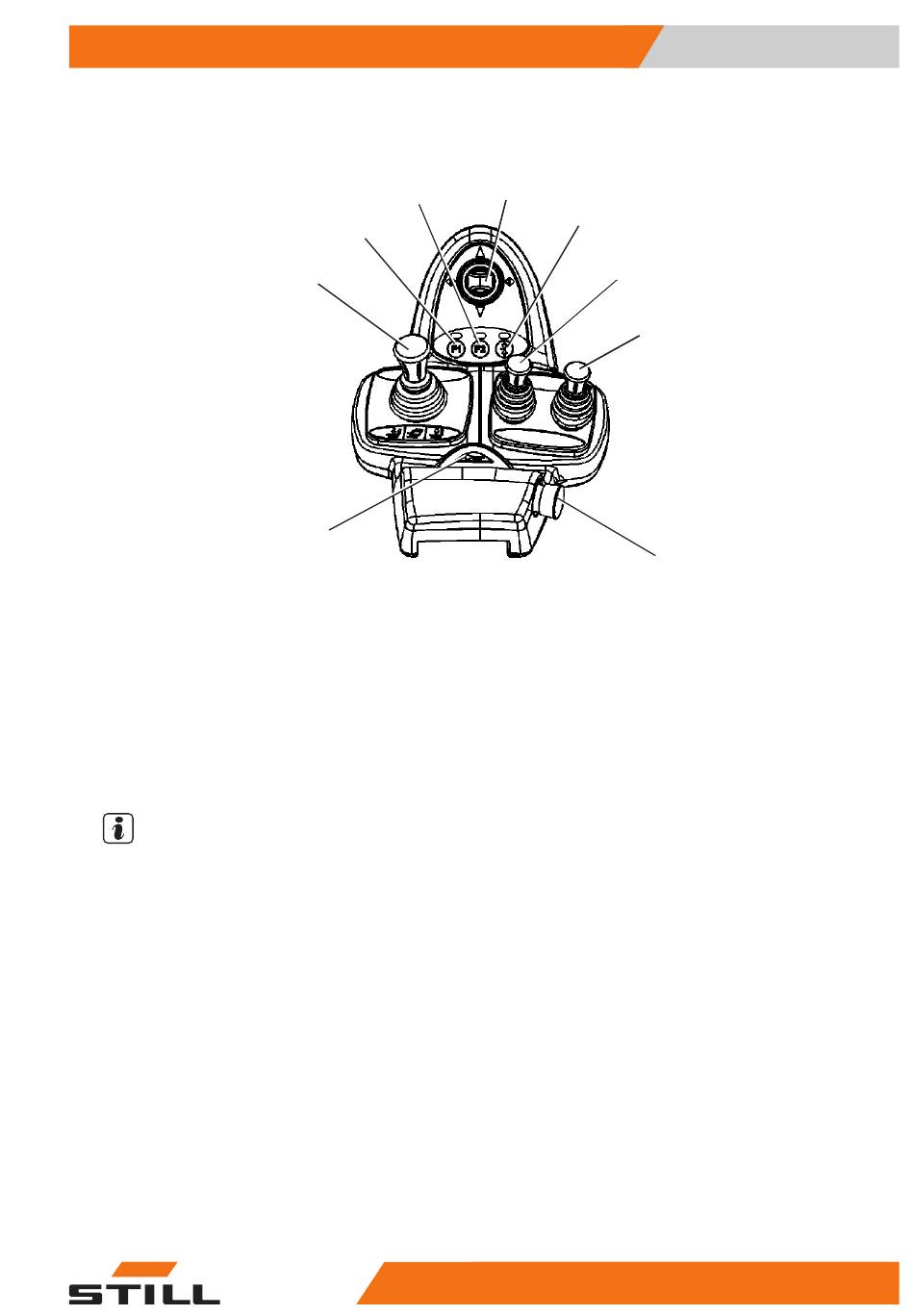

Minihebel Dreifach

1 360°-Hebel „Hubgerüst"
2 Funktionstaster F1
3 Funktionstaster F2
4 Kreuzhebel „Fahrtrichtung/Blinker"
5 Funktionstaster „5. Funktion"
HINWEIS
Mit den Funktionstastern (2) und (3) lassen
sich je nach Ausstattung verschiedene elektri-
sche Anbauteile steuern. Änderungen können
nur durch den autorisierten Service vorge-
nommen werden.
3
2
1
9
55048011500 DE - 02/2018
Bedien- und Anzeigeelemente
4
5
6
7
5060_003-089
8
6 Bedienhebel „Zusatzhydraulik 1"
7 Bedienhebel „Zusatzhydraulik 2"
8 Not-Aus-Schalter
9 Signalhorntaster
