Anbaugeräte mit Minihebel Zweifach
steuern

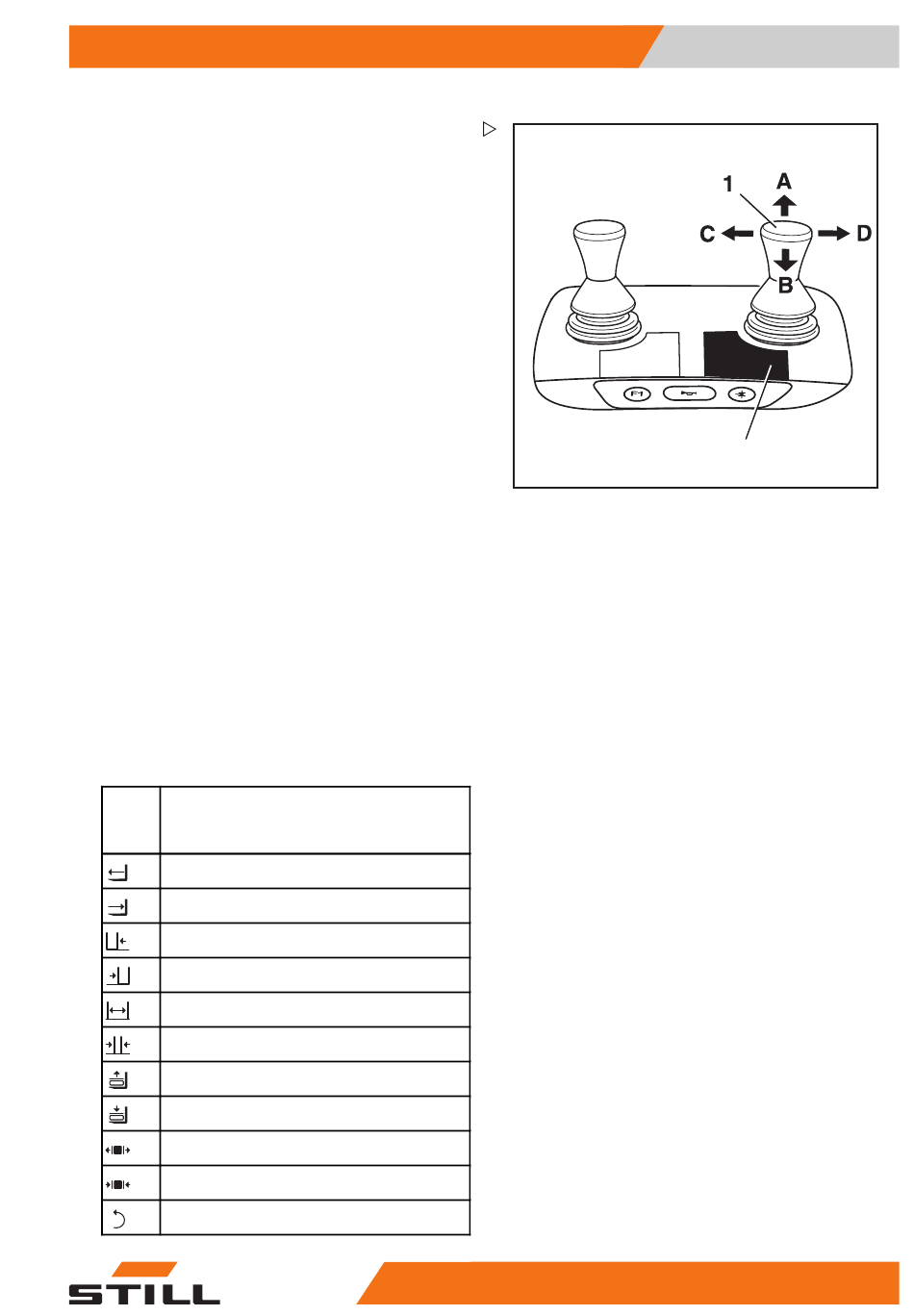

Das Steuern von Anbaugeräten (Variante)
erfolgt in dieser Ausstattung mit dem Kreuz-
hebel „Anbaugeräte" (1). Der Aufkleber mit
den Piktogrammen zu den Hydraulikfunktio-
nen (2) ist an der dafür vorgesehenen Stelle
angebracht.
– Wenn der Aufkleber unlesbar oder nicht
vorhanden ist, an den autorisierten Service
wenden.
– Die Piktogramme der Anbaugerätefunktio-
nen auf dem Aufkleber (2) beachten.
Die Piktogramme am Kreuzhebel „Anbauge-
räte" (1) zeigen jeweils die Funktionen, die mit
diesem Hebel aktiviert werden.
Die Piktogramme sind entsprechend der Be-
wegungsrichtungen des Kreuzhebels „Anbau-
geräte" (1) angeordnet.
Dabei gilt:
– Den Kreuzhebel „Anbaugeräte" (1) in
Pfeilrichtung (A), (B), (C) oder (D) bewegen.
Das Anbaugerät bewegt sich entsprechend
der auf dem Piktogramm dargestellten Rich-
tungen (A), (B), (C) oder (D).
Pik-
Anbaugerätefunktion
togr-
amm
Schubrahmen oder Gabel vor
Schubrahmen oder Gabel zurück
Seitenschieber nach links
Seitenschieber nach rechts
Zinken verstellen: öffnen
Zinken verstellen: schließen
Lasthalter lösen
Lasthalter klemmen
Klammer lösen
Klammer klammern
Drehen nach links
