microHAM © 2018 Alle Rechte vorbehalten (Deutsche Übersetzung © M.Schaefer, DG7FB)

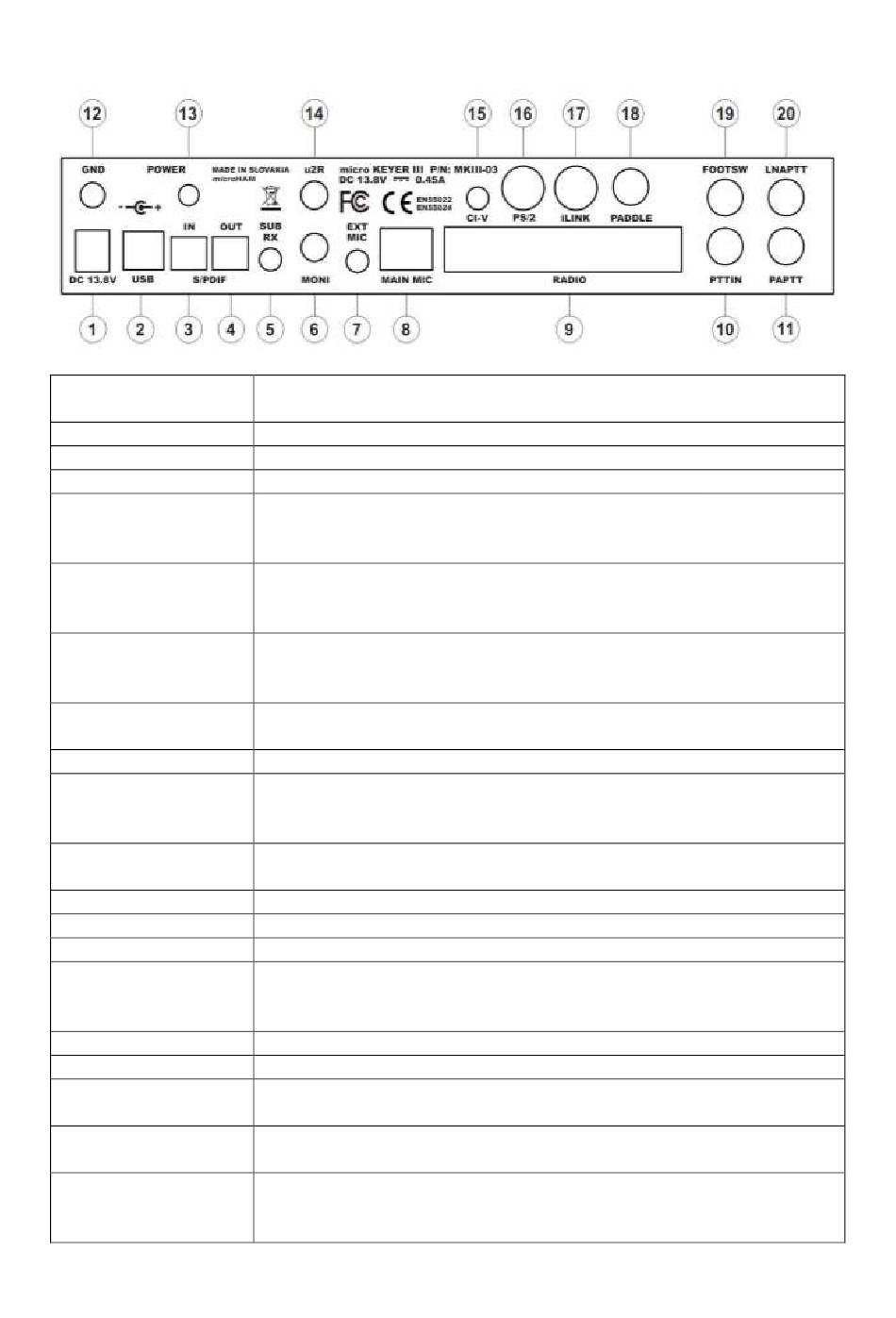

Rückseite
1.
DC 13,8V
2.
USB
3.
S/PDIF IN
4.
S/PDIF OUT
5.
SUB RX
6.
MONI
7.
EXT MIC
8.
MAIN MIC
9.
RADIO
10. PTT IN
11. PA PTT
12. GND
13. POWER
14. u2R
15. CI-V FOOTSW
16. PS/2
17. iLink
18. PADDLE
19. FOOTSW
20. LNA PTT
Stromversorgung – 2,1 x 5,5 mm Coax-Buchse. Mittelstift positiv (+)
Warnung: Auf richtige Polarität achten
USB B Anschluss für Verbindung zum Computer. Standard USB A-B-Kabel.
S/PDIF Eingang vom Transceiver. Standard Toslink-Kabel.
S/PDIF Ausgang zum Transceiver. Standard Toslink-Kabel.
Audio Eingang vom Transceiver (zweiter Empfänger – rechter Kanal).
Anschluss: 3,5-mm-Klinke. Spitze=Signal / Ring= kein Anschluss /
Schirm=Ground
Monitor-Lautsprecher des Senders.
Anschluss: 3,5-mm-Klinke. Spitze=Lautspr. + / Ring= Lautspr. -/
Schirm= kein Anschluss
Anschluss für Headset Mikrofone.
Anschluss: 3,5-mm-Klinke. Spitze=Signal (+Elektret Versorg.Spg.) /
Schirm=Ground
Beim Transceiver mitgeliefertes Original-Mikrofon.
Anschluss: RJ45 weiblich
DB37F Anschluss für Verbindungen zum Transceiver ( Details s. Anhang A)
Verbindung zum Transceiver PTT OUT (SEND). Verwendung zur Überwa-
chung wenn TRX auf Sendung geht. Anschluss: RCA (Cinch). Spitze=Signal /
Schirm=Ground
PTT Ausgang zur Ansteuerung einer Endstufe. Anschluss: RCA (Cinch).
Spitze=Signal / Schirm=Ground
Anschluss zur Stations-Erde
Stromversorgung Ein/Aus
Audio Ausgang zum "microHAM micro2R" SO2R-Controller
Zusätzlicher CI-V Ausgang zur Steuerung externer Geräte, die das Icom
Transceive Protokoll benutzen, Anschluss: 3,5-mm-Klinke. Spitze=Signal /
Ring=nicht belegt / Schirm=Ground
MiniDIN6 für PS/2 Tastatur oder PS/2-Keypad
MiniDIN6 für iLink unterstützende Geräte
CW Paddle. Anschluss: 6,3-mm-Klinke. Spitze=DIT / Ring=DAH /
Schirm=GROUND
Fußschalter. Aktiv wenn auf Ground geschaltet. Anschluss: RCA (Cinch).
Spitze=Signal / Schirm=Ground
PTT-Ausgang zur Ansteuerung eines Vorverstärkers oder zur Empfangsan-
tennen-Schaltung. Polarität wird im Router eingestellt. Anschluss: RCA
(Cinch), Spitze=Signal / Schirm=Ground
Seite 9 von 84
