microHAM © 2018 Alle Rechte vorbehalten (Deutsche Übersetzung © M.Schaefer, DG7FB)

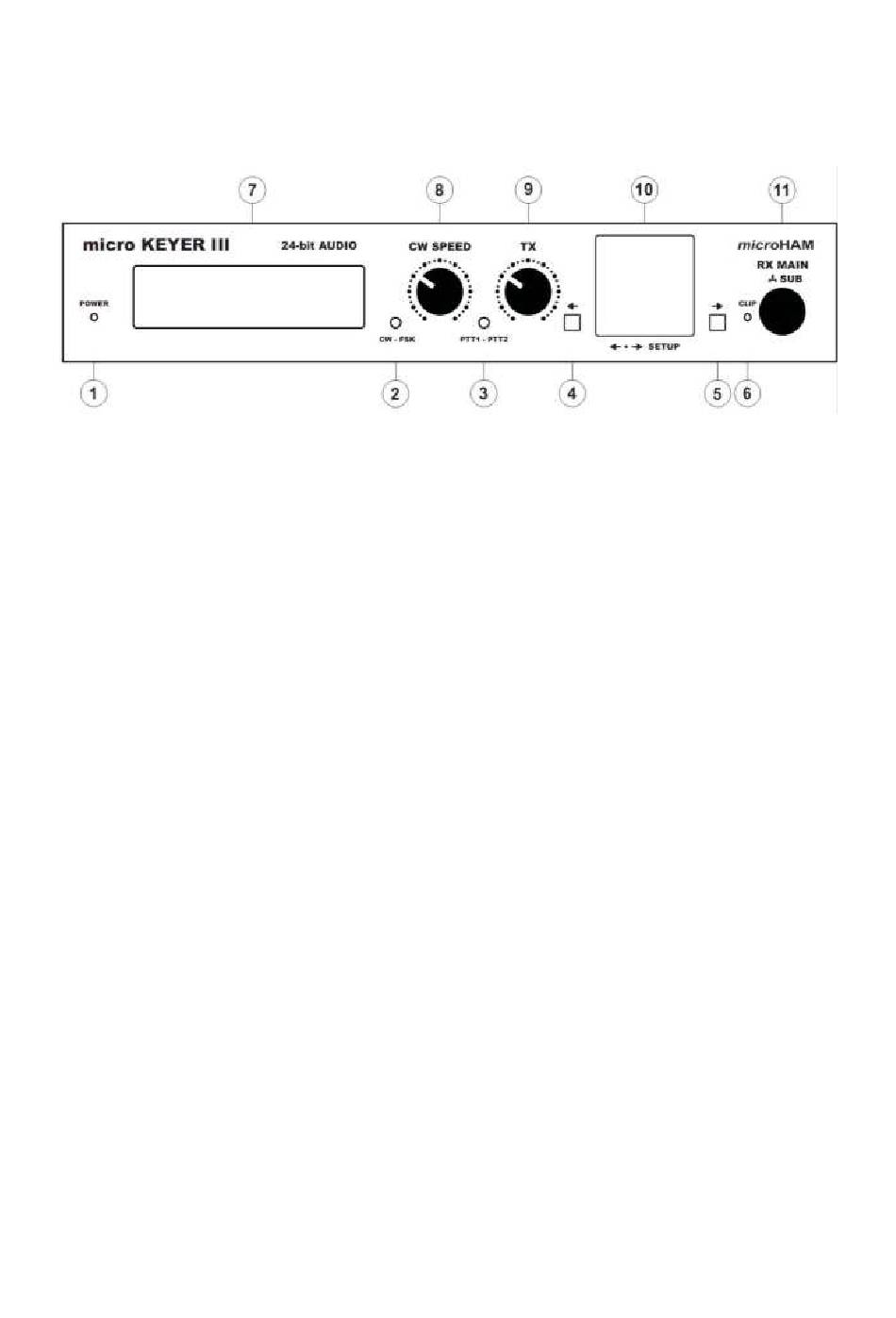

3 – ANSICHTEN
Vorderseite
1. POWER
2. CW/FSK
3. PTT1/PTT2
4.
5.
6. CLIP
7. LCD
8. CW SPEED
9. TX
10. OLED
11. RX MAIN/RX SUB
LED leuchtet wenn 13,8V angeschlossen ist (Power Schalter ON) Blinkt
bei Stand-By
LED blinkt Rot bei CW Output.
LED blinkt Grün bei FSK Output.
LED leuchtet Rot wenn PTT1 aktiv ist (Transceiver Mikrofon Anschluss)
LED leuchtet Grün wenn PTT2 aktiv ist (Transceiver Accessory/Data
Anschluss)
Drucktaster Links für Setup und OLED Navigation
Drucktaster Rechts für Setup und OLED-Navigation:
Öffnet und schließt das Setup-Menü beim gleichzeitigen Druck auf die
linke Taste.
LED flackert wenn Audio-Signal beschnitten wird (Signalpegel zu hoch)
Status LCD Display
WinKey Geschwindigkeitskontrolle. Bereich (MIN, MAX) ist Software-
definiert.
Audio Output Pegel zum Sender
Signalpegel Anzeige
Audio Eingangs-Pegel vom Haupt-Empfänger (linker Kanal) zum Codec.
Druck und Drehen verstellt den Audio-Pegel des Neben-Empfängers
(rechter Kanal) zum Codec. Der Knopf stellt Parameter und Ein/Aus-
Funktionen im Setup ein.
Seite 8 von 84
