4 -HARDWARE INSTALLATION... Teil I
Kabelverbindungen
Die Installation von MKIII besteht aus einem Hardware- und einem Softwareteil. Zunächst
muss der Hardwareteil eingerichtet werden.
1.
Schalten Sie das Radio aus und machen Sie die Rückseite des microKEYER III zugäng-
lich.
2.
Stecken Sie den DB37M-Stecker des Kabelsatzes in den RADIO-Anschluss auf der
Rückseite des MK III. Verbinden Sie ALLE Stecker aus dem Kabelsatz mit den passen-
den Buchsen Ihres Transceivers.
3.
Wenn Ihr Transceiver über zwei Empfänger verfügt (FT-1000D, 1000MPxx, 2000, 5000,
9000, Orion, IC-7800, 7851, K3, K3S, TS-950, 990 usw.), schließen Sie den Audioaus-
gang mit festem Pegel vom zweiten Empfänger an die SUB RX-Buchse mit dem mitge-
lieferten Patchkabel an. Der Ausgang des Nebenempfängers befindet sich immer an ei-
ner 1/8 Zoll-Pigtail-Buchse, die vom Hauptempfängerstecker ausgeht.
4.
Schließen Sie das Stationsmikrofon an die RJ45-
MIC-Buchse an. Wenn ihr Mikrofon mit einem Foster
(rund) Anschluss ausgestattet ist, verwenden Sie
den mitgelieferten Adapter. Vertauschen Sie nicht
das Spiralkabel von Yaesu Desktop-Mikrofonen.
Verwenden Sie es immer so, wie es für Ihren
Transceiver ausgelegt ist und verwenden Sie, falls
nötig, den mitgelieferten RJ45-Foster 8-Adapter!
5.
Verbinden Sie Ihr Paddel mit der PADDLE-Buchse.
6.
Wenn Sie einen Fußschalter verwenden, schließen
Sie den Fußschalter an die FOOTSW-Buchse an.
7.
Verbinden Sie den PTT-Ausgang Ihres Transceivers
(TX GND, SEND, LINEAR usw.) mit dem mitgelie-
ferten Cinch-Cinch-Kabel mit der PTT IN-Buchse.
8.
Schließen Sie eine 13,8 bis 16VDC-Versorgung an
die 13,8 V DC-Buchse an. Achten Sie auf die rich-
tige Polarität!
WICHTIG: Verwenden Sie NICHT das gleiche Netzteil
wie für den Transceiver.

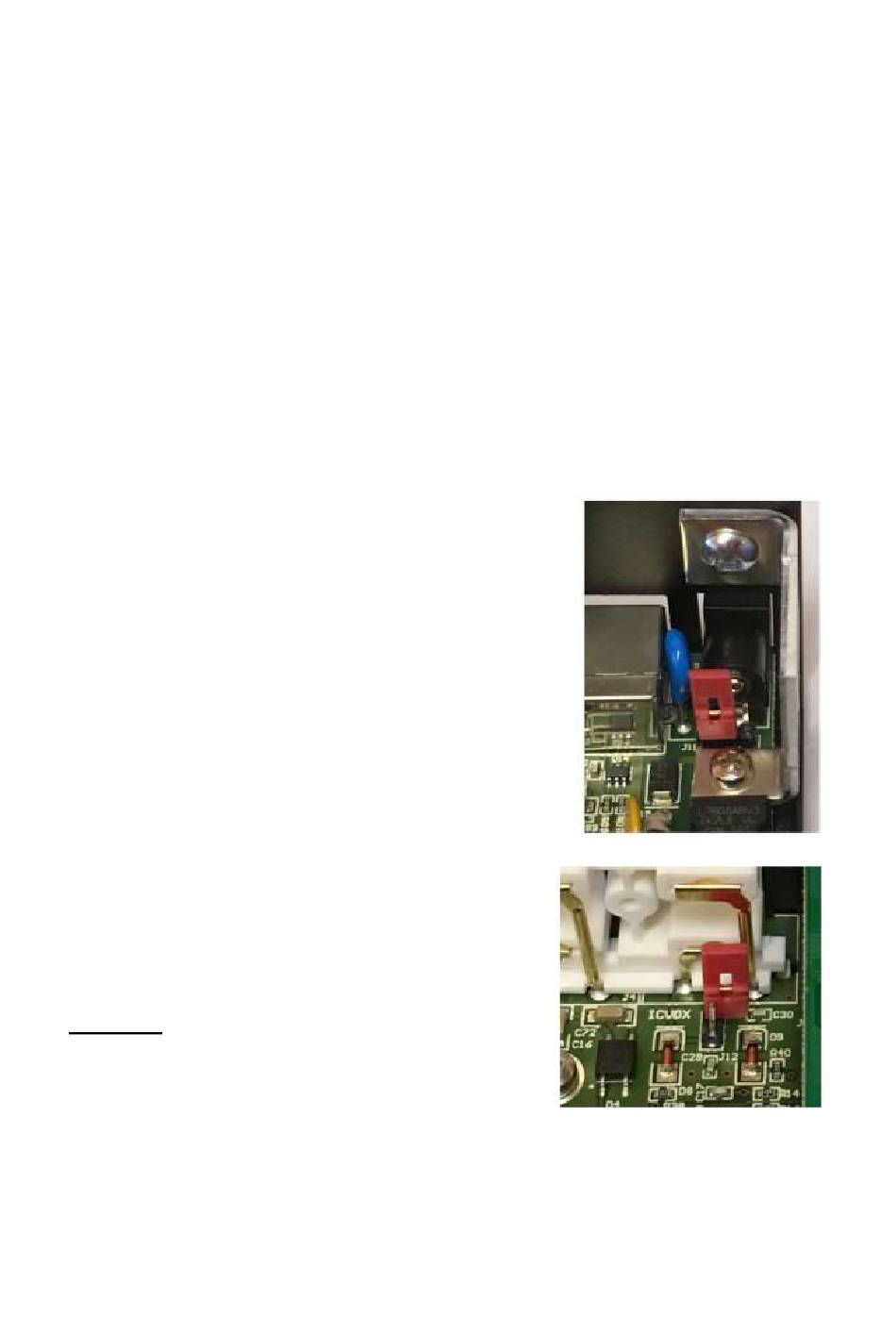

Optional: Öffnen Sie bei Icom-Transceivern den MK III und installieren Sie den ICVOX-
Jumper hinter der PTT IN-Buchse, um beide Pins zu überbrücken. Der Jumper ersetzt die
obige Verbindung. Anwendbar nur für Icom-Transceiver ! Die werkseitige Standardeinstel-
lung ist der offene Jumper (wie auf dem unteren Foto gezeigt).
