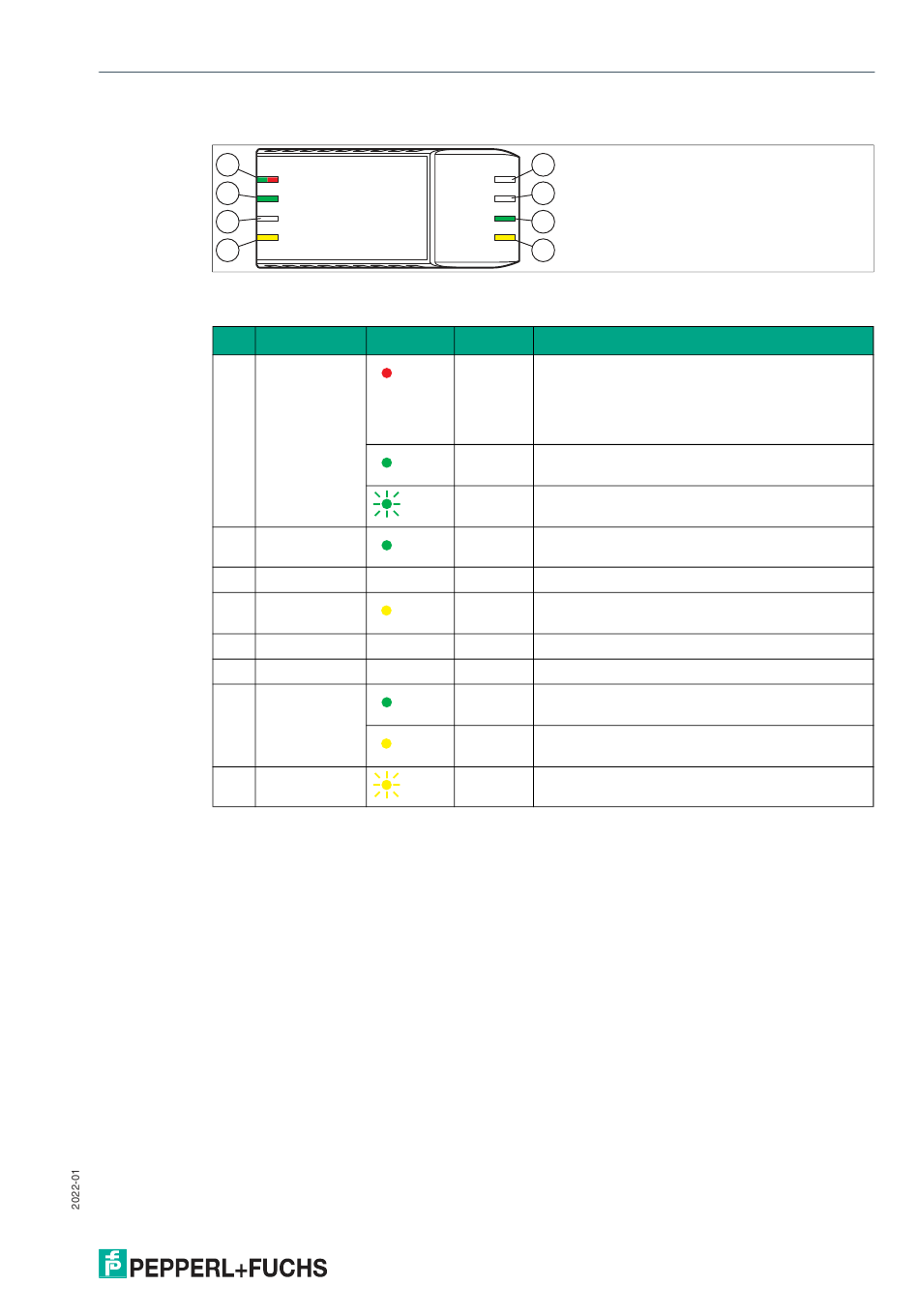

Beschreibung der LEDs
1
2
3
4
Abbildung 2.5
LED Bezeichnung Farbe
1
READY
2
POWER
3
RESULT
4
TRIGGER
5
-
6
-
7
LINK
8
RX/TX
Ready
Power
Result
TRG
Übersicht LEDs
(rot)
(grün)
(grün)
(grün)
-
(gelb)
-
-
(grün)
(gelb)
(gelb)
5
6
LINK
7
RX/TX
8
Zustand Bedeutung
Ein
Leuchtet rot, wenn eine Sensorstörung vorliegt
und nach einem Update.
Blinkt rot, während des Updatevorgangs.
HINWEIS: Unterbrechen Sie nicht die Strom-
versorgung während des Updates!
Ein
Leuchtet grün, wenn der Sensor betriebsbereit
ist.
Blinkt
Blinkt grün, wenn der Sensor im Konfigurations-
modus ist.
Ein
Leuchtet auf, sobald Spannung anliegt.
-
Reserviert
Ein
Leuchtet gelb, wenn das Hardware-Triggersi-
gnal angesteuert wird.
-
-
-
-
Ein
Leuchtet grün, der Sensor hat eine Verbindung
zum Ethernet.
Ein
Leuchtet gelb, der Sensor hat keine Verbindung
zum Ethernet.
Flackert
Flackert gelb, wenn Datenaustausch aktiv ist.
