LADDER FILTER
(Kaskadenfilter)
Das Ladder-Filter des Moog One basiert auf der klassischen Moog-Filterschaltung, einem 4-poligen Transistor-Filter-
netzwerk. Seine englischsprachige Bezeichnung verdankt dieses Filter dem Ausehen seines Schaltbildes (ähnlich
einer Leiter). Auch das Ladder-Filter kann in mehreren Modi arbeiten. Zudem verfügt es über eine wählbare Flanken-
steilheit (SLOPE).

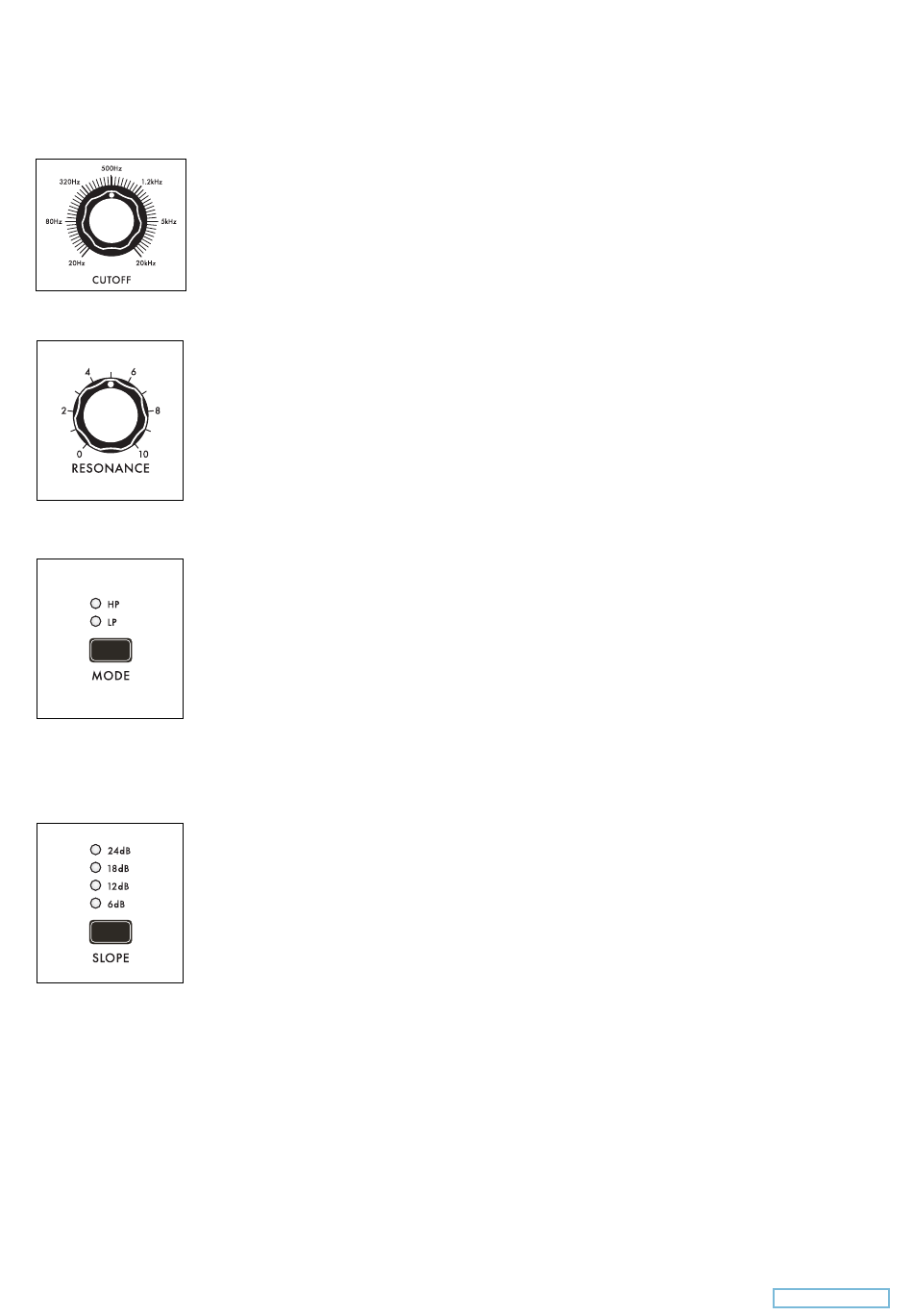

CUTOFF (20 HZ bis 20 kHz)
Mit diesem Regler wird der Arbeitspunkt des Filters bestimmt. Je nach gewähltem Filter
MODE werden Frequenzen oberhalb oder unterhalb der Cutoff beschnitten.
RESONANCE (0 bis 10)
Der RESONANCE Regler führt einen Anteil des Filter-Ausgangsignals zurück zu dessen Ein-
gang und verstärkt so die Frequenzen im Bereich der Cutoff. Meist wird der Klang dadurch
„spitzer" und „schärfer". Bei niedrigen CUTOFF-
Einstellungen beginnt das Filter ab einem bestimmtem Resonanz-Wert zu schwingen
(Selbstoszillation). Es erzeugt dann ein sinusähnliches Signal, dessen Frequenz mit dem
CUTOFF Regler bestimmt werden kann.
MODE (HP / LP)
Dieser Taster wechselt den Modus (bzw. die Charakteristik) des Ladder-Filters zwischen
Hoch- und Tiefpass. Die zugehörige LED zeigt den gewählten Filter-Modus.
HP (Hochpass)
Frequenzen oberhalb der Cutoff passieren das Filter, tiefe Frequenzen werden
zunehmend abgeschwächt.
LP (Tiefpass)
Frequenzen unterhalb der Cutoff passieren das Filter, hohe Frequenzen werden
zunehmend abgeschwächt. Das Original Moog-Filter arbeitete ausschließlich als
Tiefpass.
SLOPE (24 db / 18 dB / 12 dB / 6 dB)
Dieser Parameter bestimmt die Flankensteilheit des Filters – also die Intensität, mit der
hohe oder tiefe Frequenzen abgeschwächt werden. Die zugehörige LED zeigt die gewählte
Einstellung. Je niedriger dieser Wert, desto flacher wird die Kennlinie des Filters. Es arbeitet
zunehmend „weicher".
24 DB
Das Filter beschneidet Frequenzen unterhalb der Cutoff (Hochpass) bzw. oberhalb
(Tiefpass) mit einer Intensität von 24 dB pro Oktave. Dieser Wert entspricht dem Original
Moog-Filter.
18 DB
Das Filter beschneidet Frequenzen unterhalb der Cutoff (Hochpass) bzw. oberhalb
(Tiefpass) mit einer Intensität von 18 dB pro Oktave.
12 DB
Das Filter beschneidet Frequenzen unterhalb der Cutoff (Hochpass) bzw. oberhalb
(Tiefpass) mit einer Intensität von 12 dB pro Oktave.
6 DB
Das Filter beschneidet Frequenzen unterhalb der Cutoff (Hochpass) bzw. oberhalb
(Tiefpass) mit einer Intensität von 6 dB pro Oktave.
31
