GEMEINSAME FILTERPARAMETER
Die folgenden Parameter steuern sowohl SVF als auch Ladder Filter. Sie bestimmen, wie beide Filter zusammen
arbeiten.
CUTOFF MODULATION
Das Filter Modul besitzt drei fest verdrahtete Modulationswege mit eigenen Reglern zur Modulation der Cutoff-
Frequenz – EG AMT, LFO 2 AMT und FM AMT. Alle drei Parameter können für beide Filter individuell oder
gemeinsam verändert werden.
ZUM INHALT

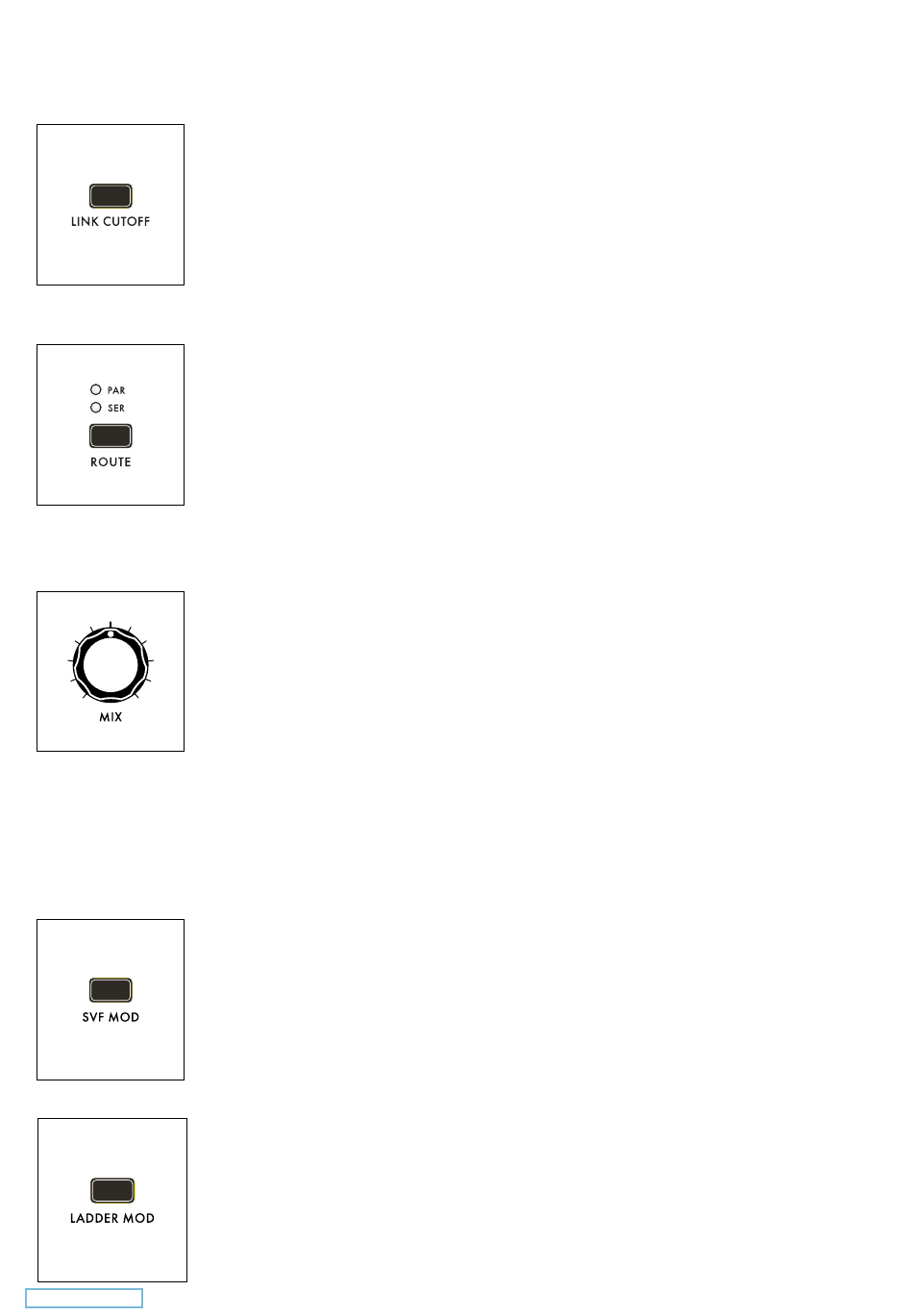

LINK CUTOFF (On / Off)
Ist dieser Parameter aktiv, wird die Cutoff beider Filter gemeinsam von einem der beiden
CUTOFF Regler gesteuert. Den „Abstand" zwischen beiden Cutoffs bestimmt die Einstel-
lung des jeweils anderen Cutoff-Reglers.
BITTE BEACHTE: Bei bestimmten Cutoff-Einstellungen kann der Regelbereich des gelinkten
Filters an seine Grenzen stoßen. In einem solchen Fall verbleibt der entsprechende
Cutoff-Wert auf seinem Maximum oder Minimum, bis die Cutoff des jeweils anderen Filter
weit genug zurück gedreht wird.
ROUTE (PAR / SER)
Dieser Taster bestimmt das Filter-Routing. Die zugehörige LED zeigt die getroffene Aus-
wahl.
PAR (parallel)
Bei parallelem Routing liegen beide Filter „nebeneinander". Jedes Filter bearbeitet
seinen Signalanteil unabhängig vom anderen.
SER (seriell)
Bei seriellem Routing sind beide Filter hintereinander geschaltet. Das Signal wird
zuerst vom SVF bearbeitet und gelangt von dort in das Ladder-Filter.
MIX
Dieser Regler überblendet die Ausgänge der beiden Filter. In Mittenposition geben die Filter
gleich hohe Signalanteile aus. Eine Drehung nach links erhöht das Ausgangssignal des SVF
gegenüber dem des Ladder-Filters und umgekehrt.
BITTE BEACHTE: So erreichst du einen „echten „ seriellen Betrieb der Filter: Schalte den
ROUTE Taster auf SER und drehe den MIX Regler ganz nach rechts (100% Ladder). Stelle
sicher, dass alle LADDER Taster im Mixer Modul abgeschaltet sind. Nun werden alle Signale
vollständig vom Mixer-Ausgang in das SVF und von dort weiter in das Ladder Filter
geroutet.
SVF MOD (On / Off)
Leuchtet dieser Taster, bestimmen die Regler EG AMT, LFO 2 AMT und FM AMT die Intensi-
täten der Cutoff-Modulation des State Variable Filters. Wird die Funktion abgeschaltet (LED
aus), haben die Regler keine Einfluss mehr auf die Cutoff-Modulation des SVF. Die zuletzt
getroffenen Einstellungen bleiben jedoch erhalten.
LADDER MOD (On / Off)
Leuchtet dieser Taster, bestimmen die Regler EG AMT, LFO 2 AMT und FM AMT die In-
tensitäten der Cutoff-Modulation des Ladder Filters. Wird die Funktion abgeschaltet (LED
aus), haben die Regler keine Einfluss mehr auf die Cutoff-Modulation des Ladder Filters. Die
zuletzt getroffenen Einstellungen bleiben jedoch auch hier erhalten.
BITTE BEACHTE: Sind die Taster SVF MOD und LADDER MOD beide aktiv, wirken die
Regler EG AMT, LFO 2 AMT und FM AMT auf die Modulationstiefen beider Filter.
32
