3.6

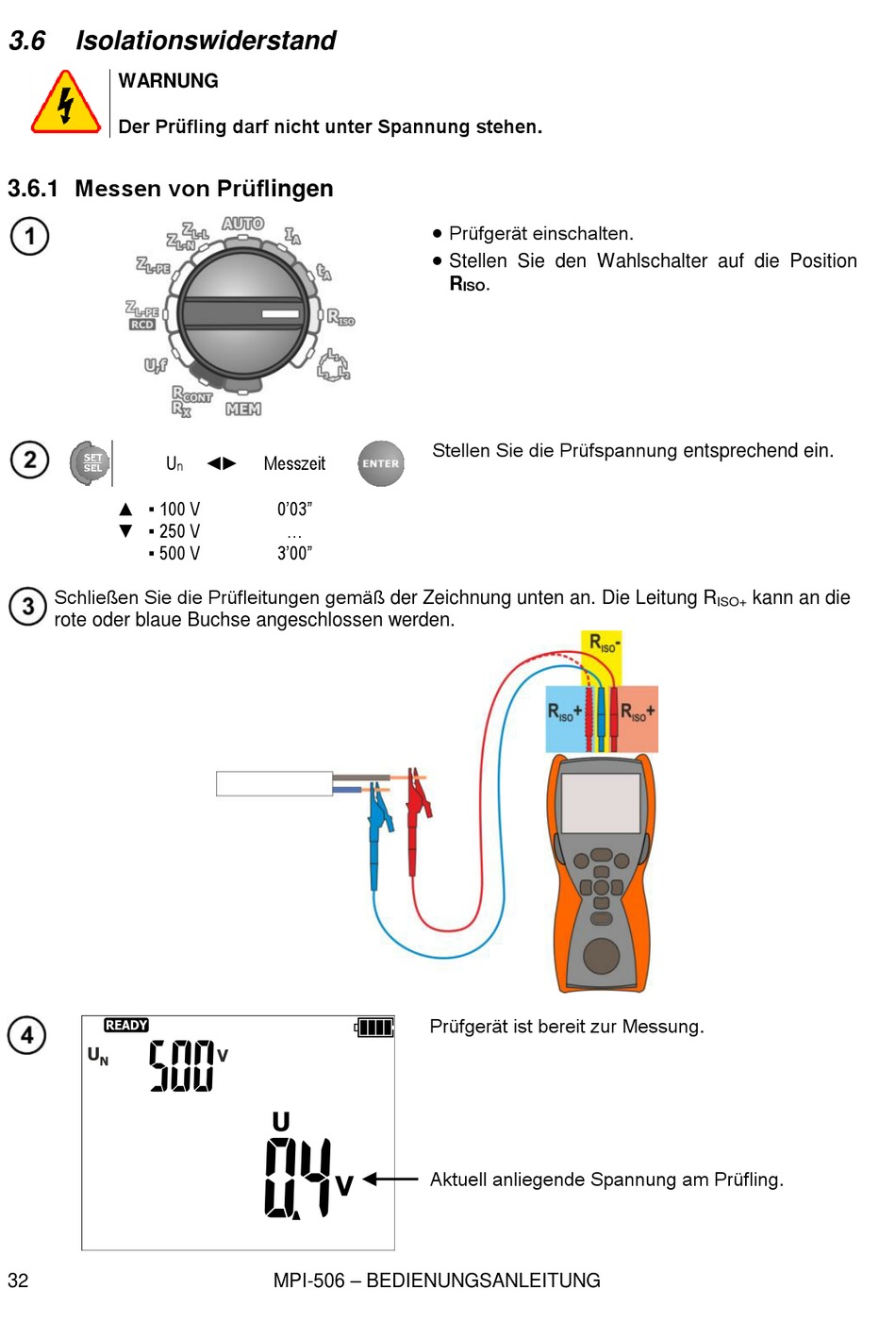

Isolationswiderstand
WARNUNG
Der Prüfling darf nicht unter Spannung stehen.
3.6.1 Messen von Prüflingen
U
▲
▪ 100 V
▼
▪ 250 V
▪ 500 V
Schließen Sie die Prüfleitungen gemäß der Zeichnung unten an. Die Leitung R
rote oder blaue Buchse angeschlossen werden.
32
◄►
Messzeit
n
0'03"
...
3'00"
MPI-506 – BEDIENUNGSANLEITUNG
Prüfgerät einschalten.
Stellen Sie den Wahlschalter auf die Position
R
.
ISO
Stellen Sie die Prüfspannung entsprechend ein.
Prüfgerät ist bereit zur Messung.
Aktuell anliegende Spannung am Prüfling.
kann an die
ISO+
