Minimálna hladina kvapaliny
Pozícia Popis
1 Minimálna hladina kvapaliny
P
1
2
3
Prevádzka S3
Pozícia Popis
1 Prevádzka
2 Zastavenie
3 Pracovný cyklus

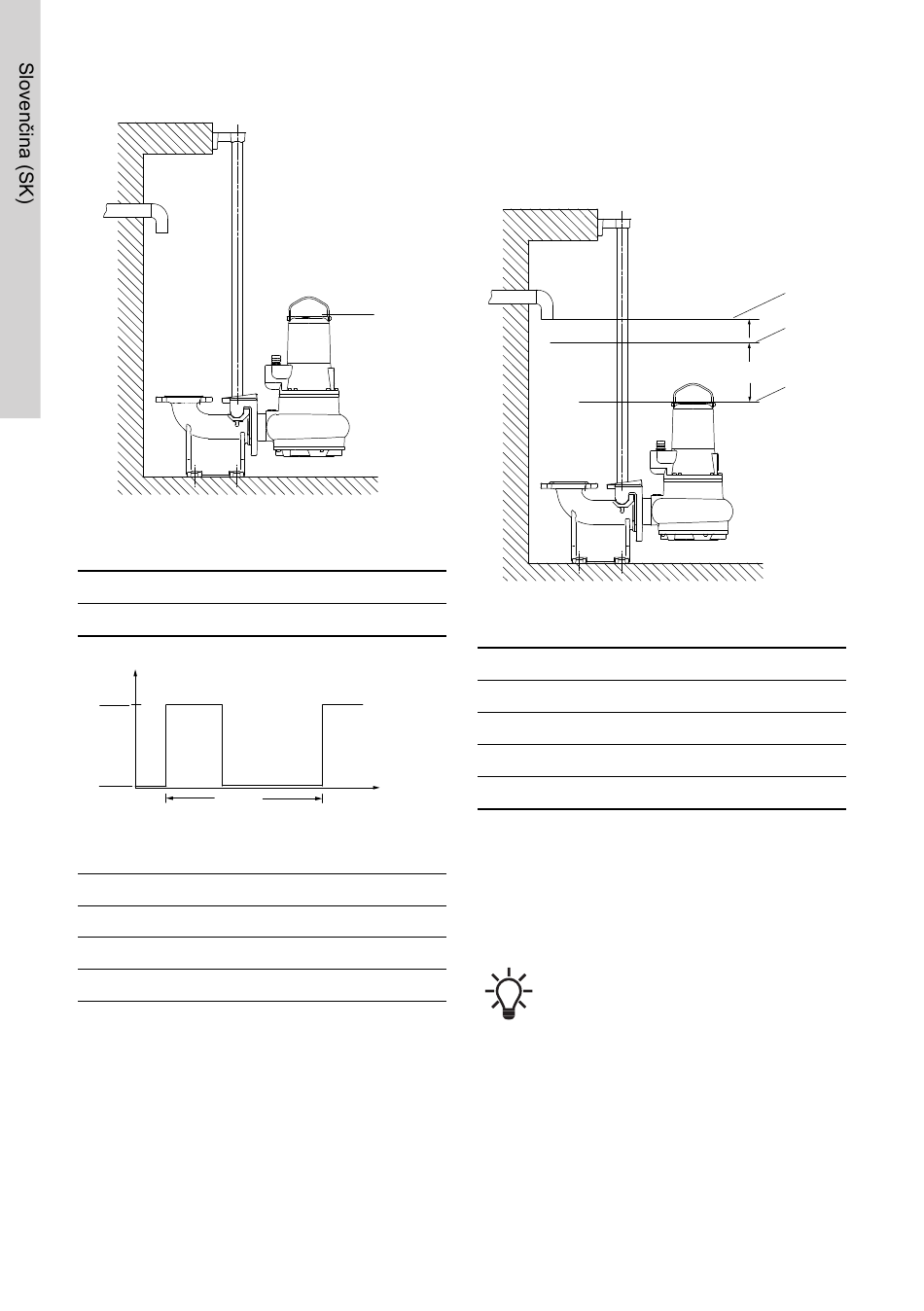

6.2 Hladiny spustenia a zastavenia

Zapínacie a vypínacie hladiny je možné nastaviť
zmenou voľnej dĺžky kábla plavákového spínača.
Dlhší kábel = väčší rozdiel úrovní hladín.
Kratší kábel = menší rozdiel úrovní hladín.
• Aby ste zabránili nasávaniu vzduchu a vibráciám,
nainštalujte hladinový spínač zastavenia tak, aby
sa čerpadlo zastavilo predtým, než hladina
kvapaliny dosiahne hornú hranu svorky.
360
• Spúšťací hladinový spínač musí byť
nainštalovaný tak, aby sa čerpadlo zapínalo pri
požadovanej hladine. Čerpadlo musí byť vždy
spustené predtým, než hladina kvapaliny
dosiahne dno sacieho potrubia.
1
Hladiny spustenia a zastavenia
Pozícia
1
2
3
4
t
6.3 Smer otáčania
Všetky jednofázové čerpadlá majú od výroby
nastavený správny smer otáčania. Pred spustením
trojfázových čerpadiel skontrolujte smer otáčania.
Správny smer otáčania ukazuje šípka na kryte
statora.
Postup 1:
1. Zapnite čerpadlo a skontrolujte množstvo vody
alebo tlak na výtlačnej strane.
2. Vypnite čerpadlo a zameňte dve fázy
napájacieho kábla.
3. Čerpadlo znovu zapnite a odmerajte jeho prietok
alebo tlak na výtlaku.
4. Vypnite čerpadlo.
Popis
Alarm
Spustenie
Zastavenie
Dodatočné zastavenie
Obežné koleso sa otáča v smere
hodinových ručičiek. Pri spustení trhne
čerpadlo proti smeru hodinových ručičiek.
1
2
3
