2.1.3 Identificación

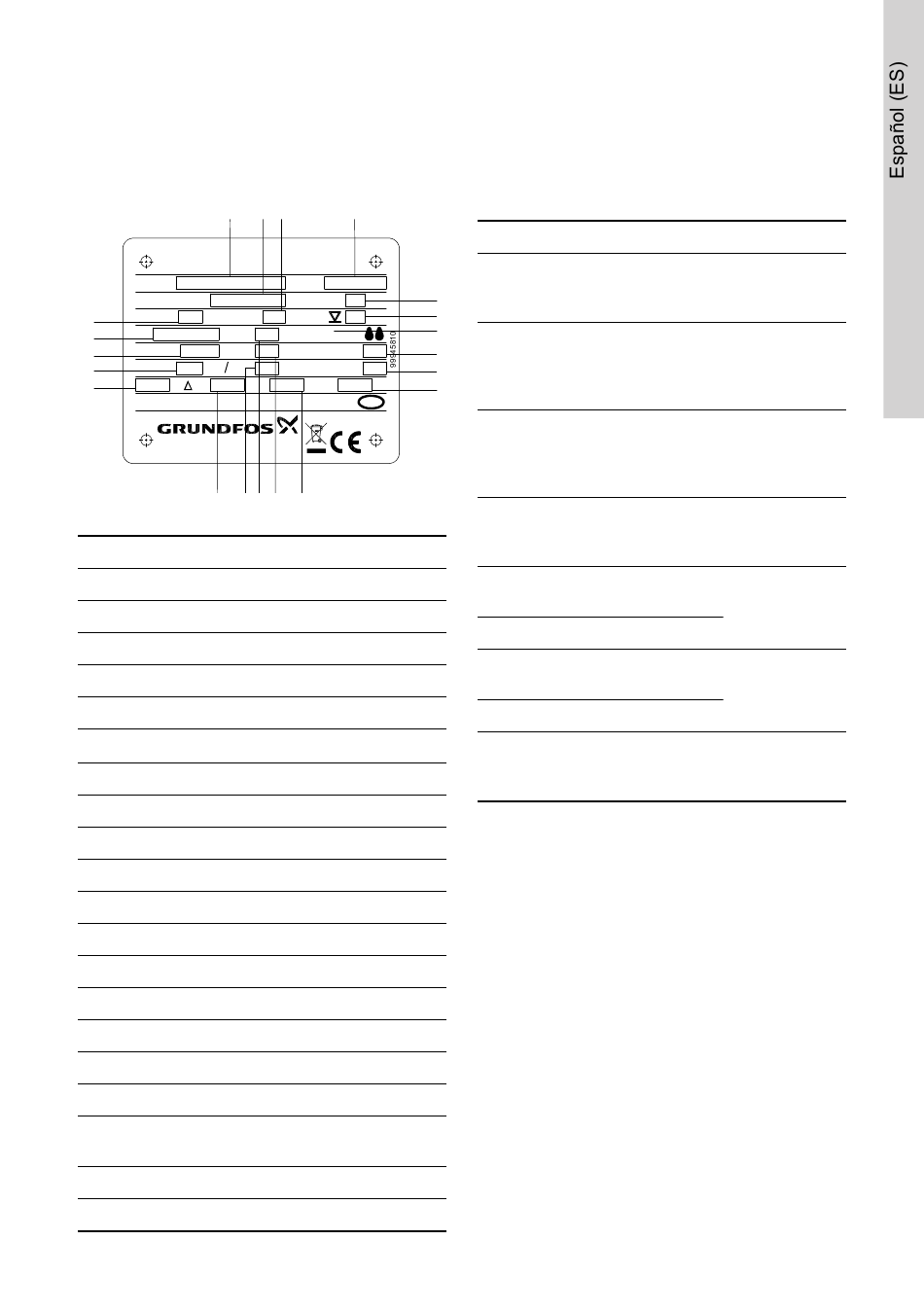

Placa de características
Fije la placa de características adicional suministrada
con la bomba en el lugar de instalación o guárdela en
la portada de este manual.
1
Type
Model No.
Hmax Qmax
2
n min
-1
8
Motor ~ Hz
11
P1/P2
14
V A
17
DK-8850 Bjerringbro,Denmark
18 15
Pos. Descripción
1 Denominación de tipo
2 Altura máxima [m]
3 Referencia
4 Temperatura máxima del líquido [°C]
5 Código de fabricación (año y semana)
6
Caudal máximo [m
7 Profundidad máxima de instalación [m]
8 Velocidad [rpm]
9 Peso neto [kg]
10 Clase de protección
11 Fase
12 Frecuencia [Hz]
13 Clase de aislamiento
14 Potencia de entrada del motor, P1 [kW]
15 Potencia de entrada del motor, P2 [kW]
16 Cos φ, carga 1/1
17 Tensión nominal [V], conexión en triángulo
Corriente nominal [V], conexión en
18
triángulo
19 Tensión nominal [V], conexión en estrella
20 Corriente nominal [V], conexión en estrella
3 6 5
Date
Temp. ºC
m³/h
kg IP68
Insul. class
kW cos Ф
V Y A
Made in
DE
Germany
9 12 19
3
/ h]
Nomenclatura
Fije la placa de características adicional suministrada
con la bomba en el lugar de instalación o guárdela en
la portada de este manual.
Ejemplo: AP80.80.13.3.V
Cód. Descripción
Bomba para
AP aguas negras/
4
residuales
7
10
Tamaño
13
máximo de
80
16
sólidos: 80 = 80
20
mm
Diámetro
nominal de
80
descarga: 80 =
80 mm
Potencia de
13 salida, P2: 07 =
0,7 kW
Motor
1
monofásico
3 Motor trifásico
Impulsor
1
monocanal
V Impulsor vórtex
Productos
Z fabricados a
medida
3. Recepción del producto

3.1 Transporte del producto

La bomba se puede transportar y almacenar en
posición vertical u horizontal. Asegúrese de que no
pueda rodar ni caerse. Asimismo, asegúrese de que
el producto entregado coincida con el pedido. Si la
bomba está dañada o faltan componentes, informe
de inmediato a la empresa transportista o al
fabricante.
3.2 Manipulación e izado del producto
Todos los equipos de izado deben tener una
capacidad nominal suficiente; debe comprobarse,
asimismo, que no presenten daños antes de realizar
cualquier intento de izado de la bomba. No debe
excederse la capacidad nominal de los equipos de
izado. El peso de la bomba figura en la placa de
características.
Explicación
Tipo de bomba
Paso libre
Descarga de la
bomba
Potencia [kW]
Número de
fases
Tipo de
impulsor
Fabricación a
medida
