Livello minimo del liquido
Pos. Descrizione
1 Livello minimo del liquido
P
1
2
3
Funzionamento S3
Pos. Descrizione
1 Funzionamento
2 Stop
3 Ciclo di lavoro

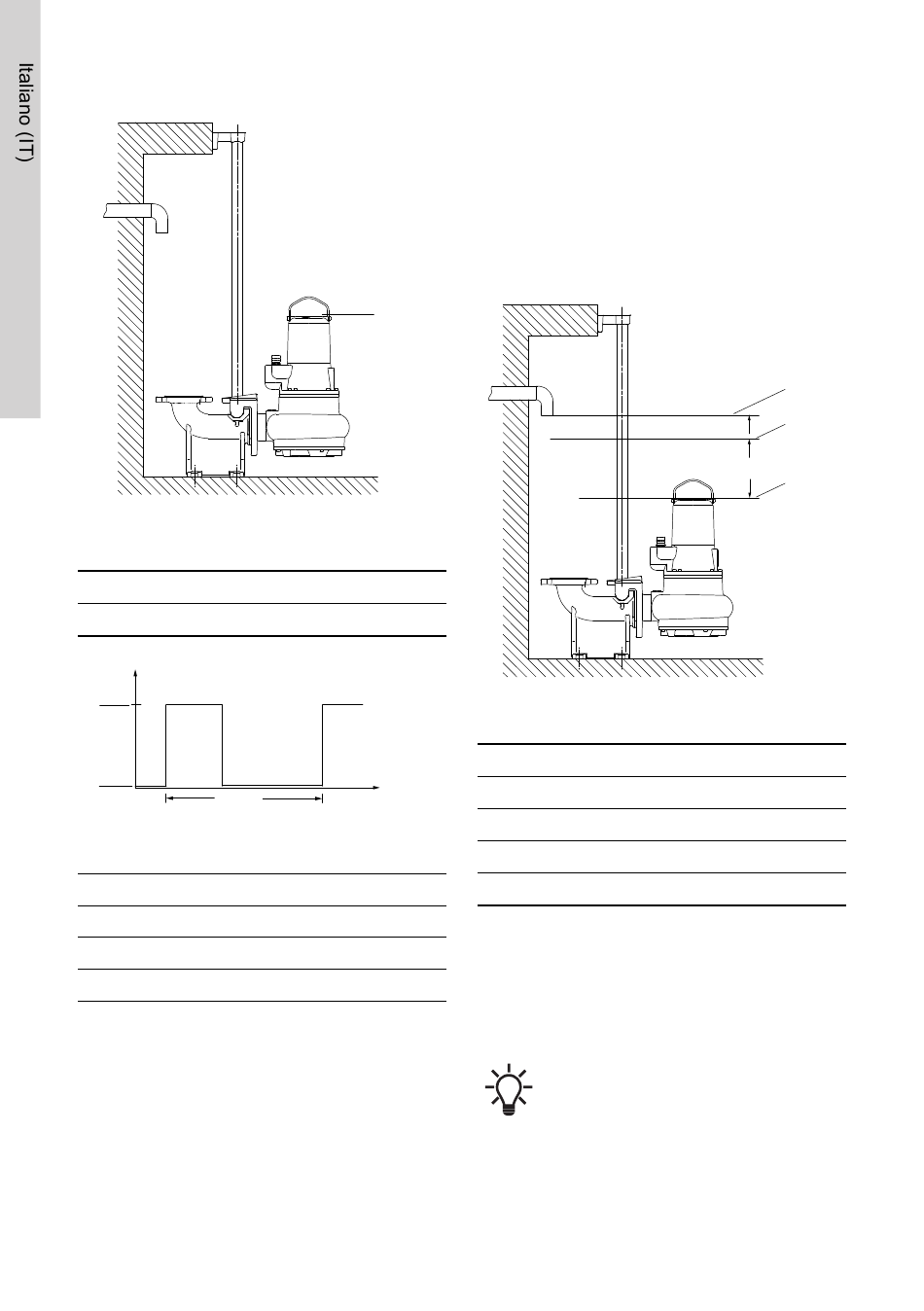

6.2 Livelli di avviamento e arresto

I livelli di avviamento e arresto possono essere
regolati modificando la lunghezza del cavo libero
dell'interruttore a galleggiante.
Cavo libero lungo = grande differenza di livello.
Cavo libero corto = piccola differenza di livello.
196
• Per prevenire l'ingresso di aria e quindi
vibrazioni, installare l'interruttore di livello di
arresto in modo tale che la pompa venga
arrestata prima che il livello del liquido raggiunga
il bordo superiore della fascetta.
• Installare l'interruttore di livello di avvio in modo
tale che la pompa venga avviata al livello
richiesto. La pompa deve essere sempre avviata
prima che il livello del liquido raggiunga la parte
inferiore del tubo di aspirazione.
1
Livelli di avviamento e arresto
Pos.
1
t
2
3
4

6.3 Senso di rotazione

Tutte le pompe monofase sono collegate in fabbrica
per il corretto senso di rotazione. Prima di avviare le
pompe trifase, controllare il senso di rotazione. Una
freccia sul corpo dello statore indica il senso di
rotazione corretto.
Procedura 1:
1. Avviare la pompa e verificare la quantità di
liquido o la pressione di mandata.
Descrizione
Allarme
Avviamento
Stop
Arresto aggiuntivo
La girante ruota in senso orario. Quando
viene avviata, la pompa ruota in senso
antiorario.
1
2
3
