1. Készítsen rögzítő furatokat a vezetőcső tartón az
akna belsejében, és rögzítse a vezetőcső tartót
két csavarral.
2. Helyezze el az automata csőkapcsoló talpas
könyököt az akna alján. Ha az akna alja nem sík,
akkor az automata csőkapcsoló talpas könyökét
meg kell támasztani. Használjon függőónt a
pozíció pontos kijelöléséhez. Rögzítse az
automata csőkapcsolót befeszülő csavarokkal.
3. Csatlakoztassa a nyomócsövet az általánosan
elfogadott eljárásoknak megfelelően. Ne tegye ki
a csövet csavaró vagy feszítő igénybevételnek.
4. Helyezze a vezetőcsöveket az automata
csőkapcsoló talpas könyökére, majd állítsa be a
vezetőcsövek hosszát az akna tetején a
vezetőcső tartóhoz.
5. Csavarozza le a vezetőcső tartót. Helyezze be a
befeszülő csapokat a furatokba. Rögzítse a
vezetőcső tartót az akna belsejében. Szorítsa
meg a befeszülő csapok csavarjait.
6. Tisztítsa meg a törmeléktől az aknát, mielőtt a
szivattyút leeresztené.
7. Rögzítse a vezetősarut a szivattyú
nyomócsonkjához. Zsírozza be a vezetősaru
tömítését, mielőtt leengedi a szivattyút az
aknába.
8. Csúsztassa a vezetősarut a vezetőcsövek közé,
és süllyessze le a szivattyút az aknába a
szivattyú emelőfülébe rögzített lánc segítségével.
Amikor a szivattyú eléri az automata csőkapcsoló
talpas könyökét, húzza az emelőláncot többször
a vezetőcső felé, hogy így rázza le az idegen
anyagokat. Ha a lánc meglazult, ez azt jelenti,
hogy a szivattyú automatikusan csatlakozott az
automata csőkapcsolóhoz.
9. Akassza fel a lánc végét az akna tetején egy
megfelelő horogra. Gondoskodjon arról, hogy a
lánc egyenes, de ne feszített legyen.
10. Állítsa be a tápkábel hosszát úgy, hogy
feltekercseli egy tehermentesítő eszközre azért,
hogy a kábel a művelet során ne sérülhessen
meg. Ügyeljen arra, hogy a feltekercselt kábel ne
eshessen az aknába. Ügyeljen arra, hogy a
kábelek ne legyenek éles szögben meghajlítva
és ne szoruljanak be sehová sem.
11. Csatlakoztassa a tápkábelt és a vezérlőkábelt,
ha van.
174

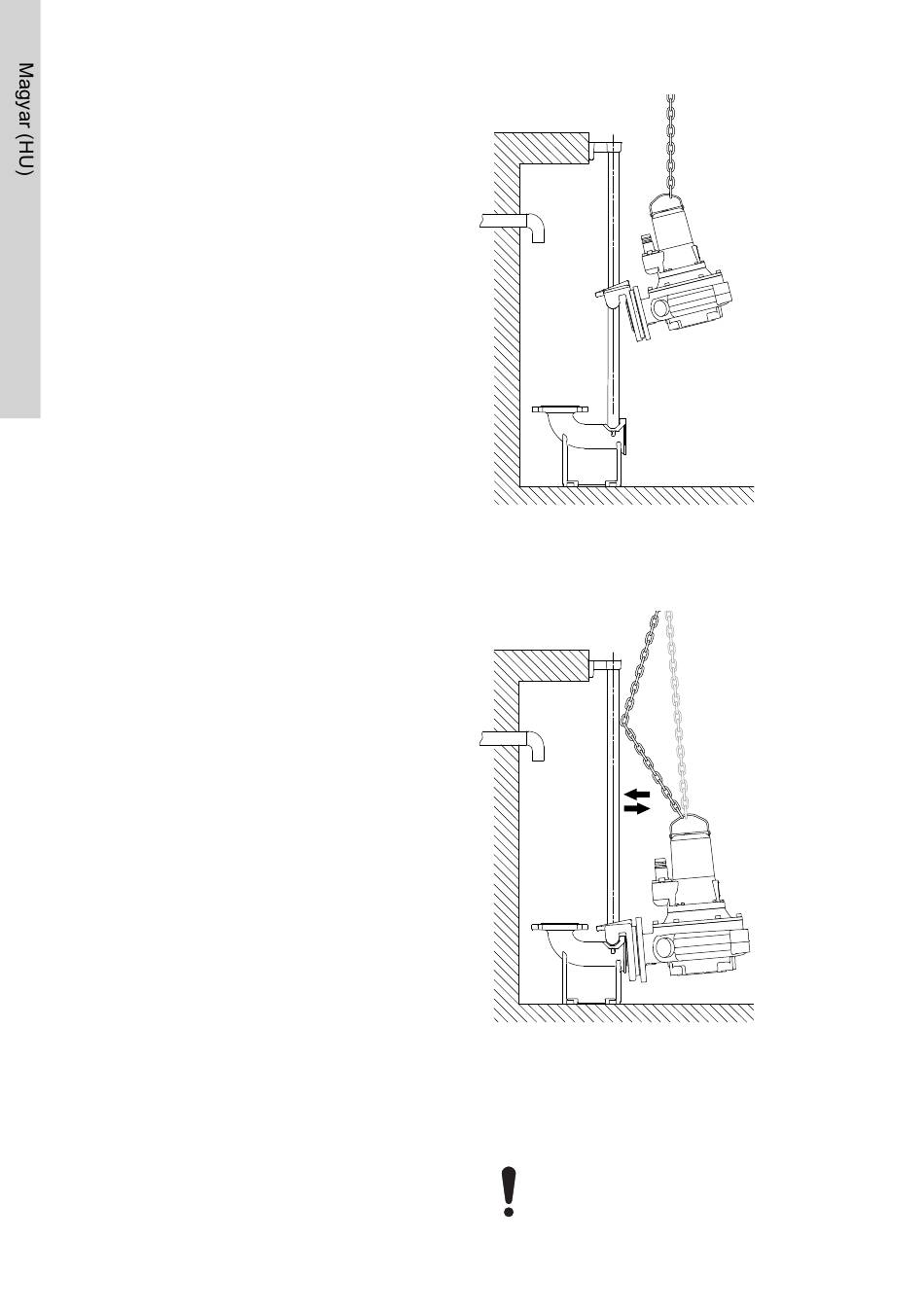

A szivattyú leengedése az automata csőkapcsoló
talpas könyökére
A szivattyú csalakoztatása az automata
csőkapcsoló talpas könyökére
4.3 Telepítés talpgyűrűre
A szabad kábelvéget tilos bemeríteni a
folyadékba, mert víz juthat a motorba.
