Jestliže je instalováno několik čerpadel ve
stejné nádrži, musí být čerpadla
instalována ve stejné úrovni, aby
umožňovala optimální střídání.
Čerpadla určená pro instalaci s ponorným kruhovým
podstavcem mohou volně stát na dně nádrže nebo na
jiném podobném stanovišti.
Jestliže je použita hadice, ujistěte se, že netvoří ohyb
a že vnitřní průměr hadice odpovídá výtlačné přírubě
čerpadla.
Je-li použita pevná trubka, namontujte součásti v
následujícím pořadí:
1. šroubení nebo spojky,
2. zpětný ventil,
3. uzavírací armatura.
Pokud se čerpadlo instaluje v bahnitých podmínkách
nebo na nerovné zemi, postavte čerpadlo na pevný
základ.
1. Na výtlačné hrdlo čerpadla připevněte 90° koleno
a připojte výtlačné potrubí nebo hadici.
2. Čerpadlo do kapaliny spouštějte na řetězu
připevněném ke zvedací konzole. Čerpadlo
umístěte na rovný pevný základ.
3. Konec zdvihacího řetězu zavěste na vhodný hák
umístěný ve zhlaví nádrže tak, aby se řetěz
nedostal do styku s tělesem čerpadla.
4. Nastavte délku napájecího kabelu jeho navinutím
na odlehčovací příslušenství a zajistěte tak, aby
se kabel během provozu nepoškodil. Držák s
navinutým kabelem potom pověste na vhodný
hák umístěný na vrchu nádrže. Dbejte na to, aby
na kabelech nebyly žádné zlomy a aby kabely
nebyly v žádném místě sevřeny.
5. Připojte napájecí kabel a případný ovládací
kabel.

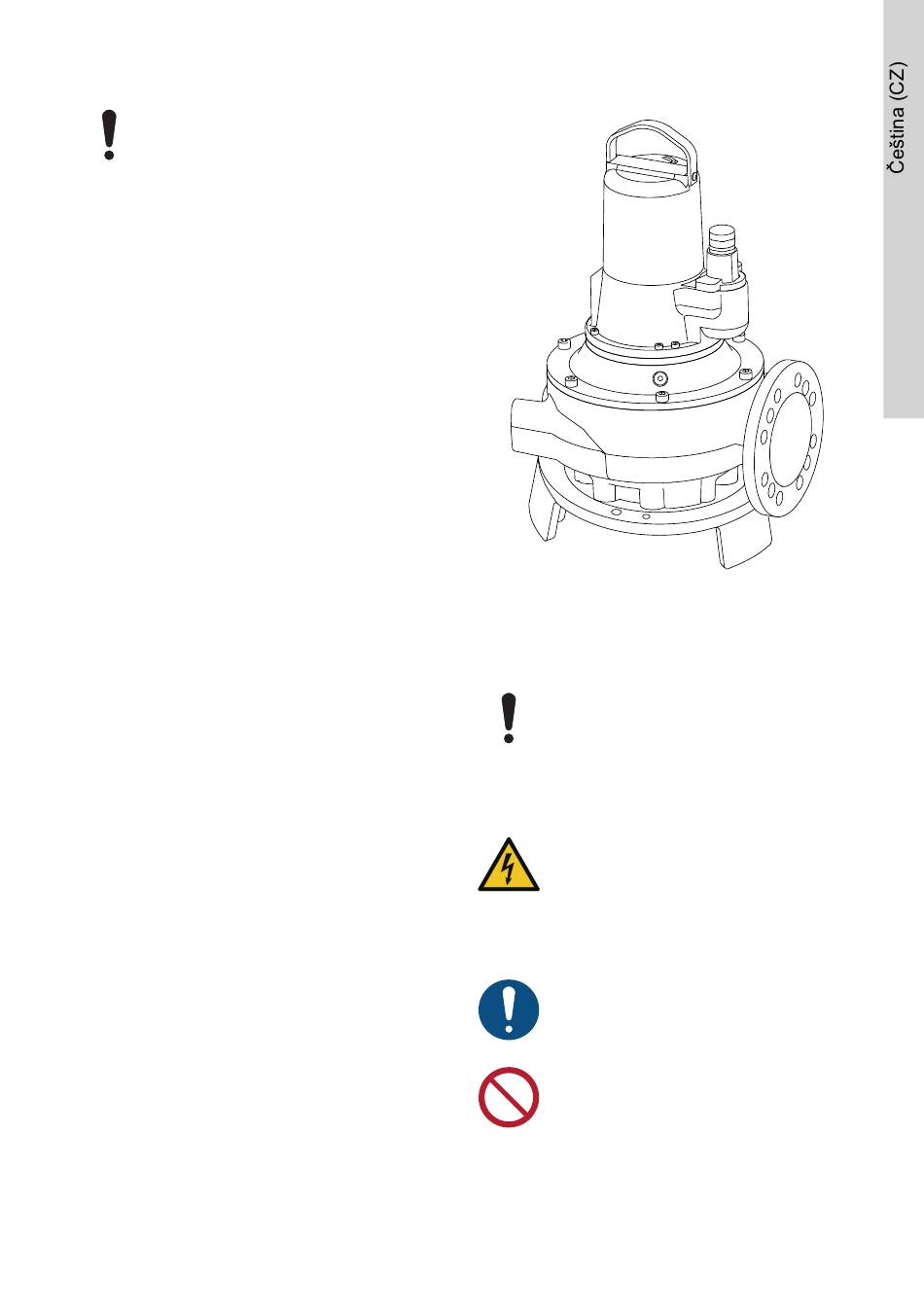

Instalace na kruhovém podstavci
5. Elektrické připojení
Čerpadla AP80 nemohou být provozována
s frekvenčním měničem.
NEBEZPEČÍ
Úraz elektrickým proudem
Smrt nebo závažná újma na zdraví osob
‐
Čerpadlo připojte na externí síťový
vypínač, který zajišťuje odpojení všech
pólů oddělením kontaktů podle normy
EN 60204-1.
‐
Síťový vypínač musí jít zablokovat v
poloze 0. Typ a požadavky podle
normy EN 60204-1.
Trvalá instalace musí být vybavena
ochranným jističem motoru.
Zajistěte, aby bylo nad maximální hladinou
kapaliny alespoň 3 m volného kabelu.
43
