2.6 Anschlüsse an der Geräte-Rückwand
!
DANGER
Electric
Shock Risk
Die Anschlüsse an der Rückwand des Geräts werden in den folgenden Kapiteln erklärt.
2.6.1

Netzspannungs-Eingang

Die Netzspannungsversorgung wird über einen Kaltgerätestecker an der entsprechenden
Netzsteckdose angeschlossen (s. Abb. 6).
Der Anschluss sollte wie folgt durchgeführt werden:
1. Vergewissern Sie sich, dass beide Netzkabelenden potenzialfrei sind, d.h.
nicht an einer Spannungsversorgung angeschlossen sind.
2. Überprüfen Sie, dass der Netzschalter (1) ausgeschaltet (
3. Stecken Sie nun zuerst den Kaltgerätestecker (3) fest in die Steckdose (2).
4. Schließen Sie dann das freie Ende des Netzkabels an eine geeignete
Netzspannungsquelle (Spannungsbereich 85 bis 264 V AC, 47/63 Hz) an und
schalten Sie diese Versorgungsquelle ein. Erst dann schalten Sie bei Bedarf
das Gerät am Netzschalter ein (
Michell Instruments
Diese Arbeiten sollten nur von geschultem Fachpersonal
An der Rückwand sind alle Anschlüsse elektrisch. Gehen Sie
mit fachlicher Sorgfalt und Umsicht vor, besonders wenn Sie
externe, nicht-potenzialfreie Alarm-Kreise anschließen, die
unter Spannung stehen könnten.

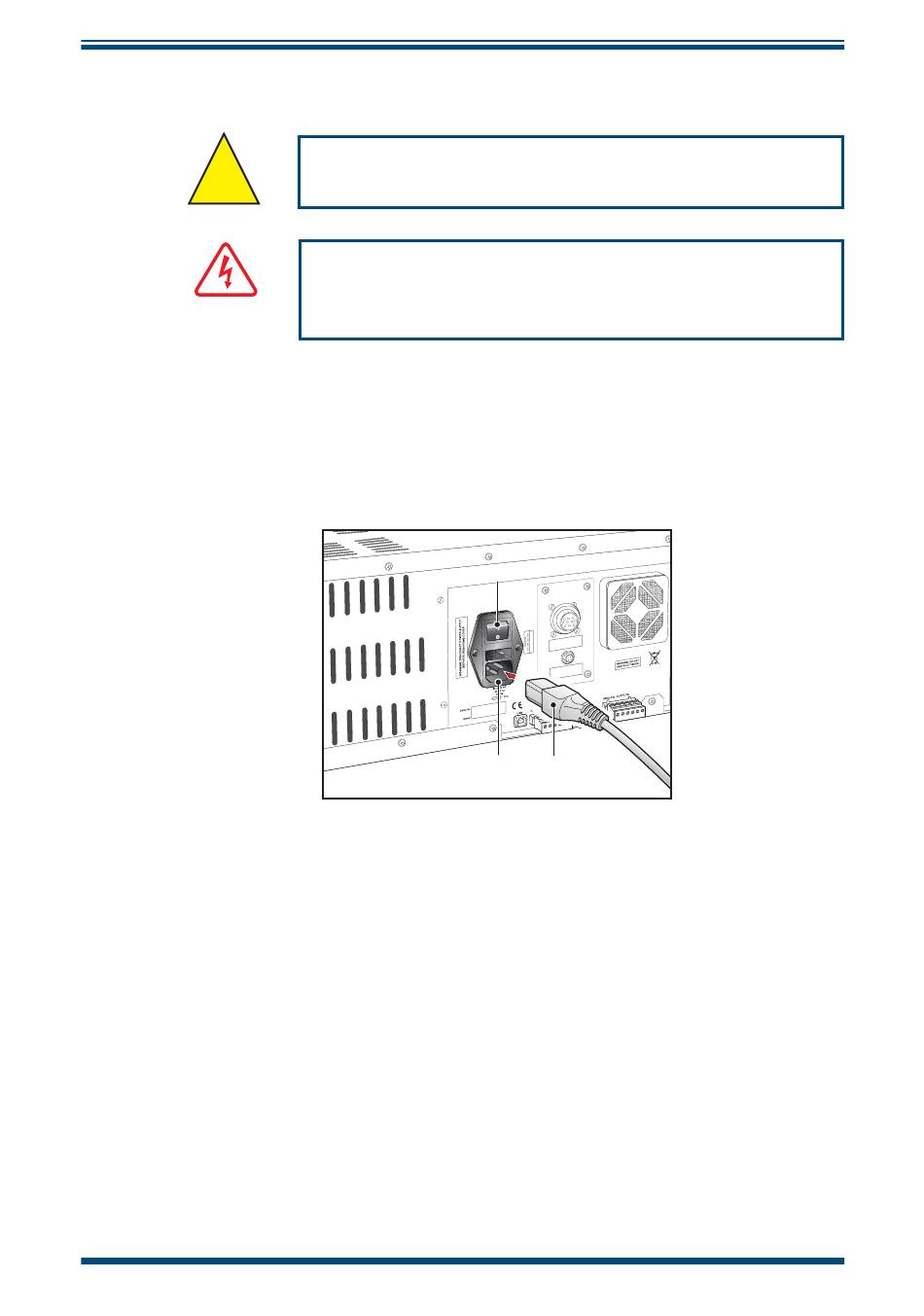

Anschluss der Netzspannung

Abb 6
ON
).
ausgeführt werden.
1
SE NS OR
RE M OT E
PR ES SU RE
UC ER
TR AN SD
2 3
OFF
INSTALLATION
) ist.
