Bedienungsanleitung Easidew Portable
3.5

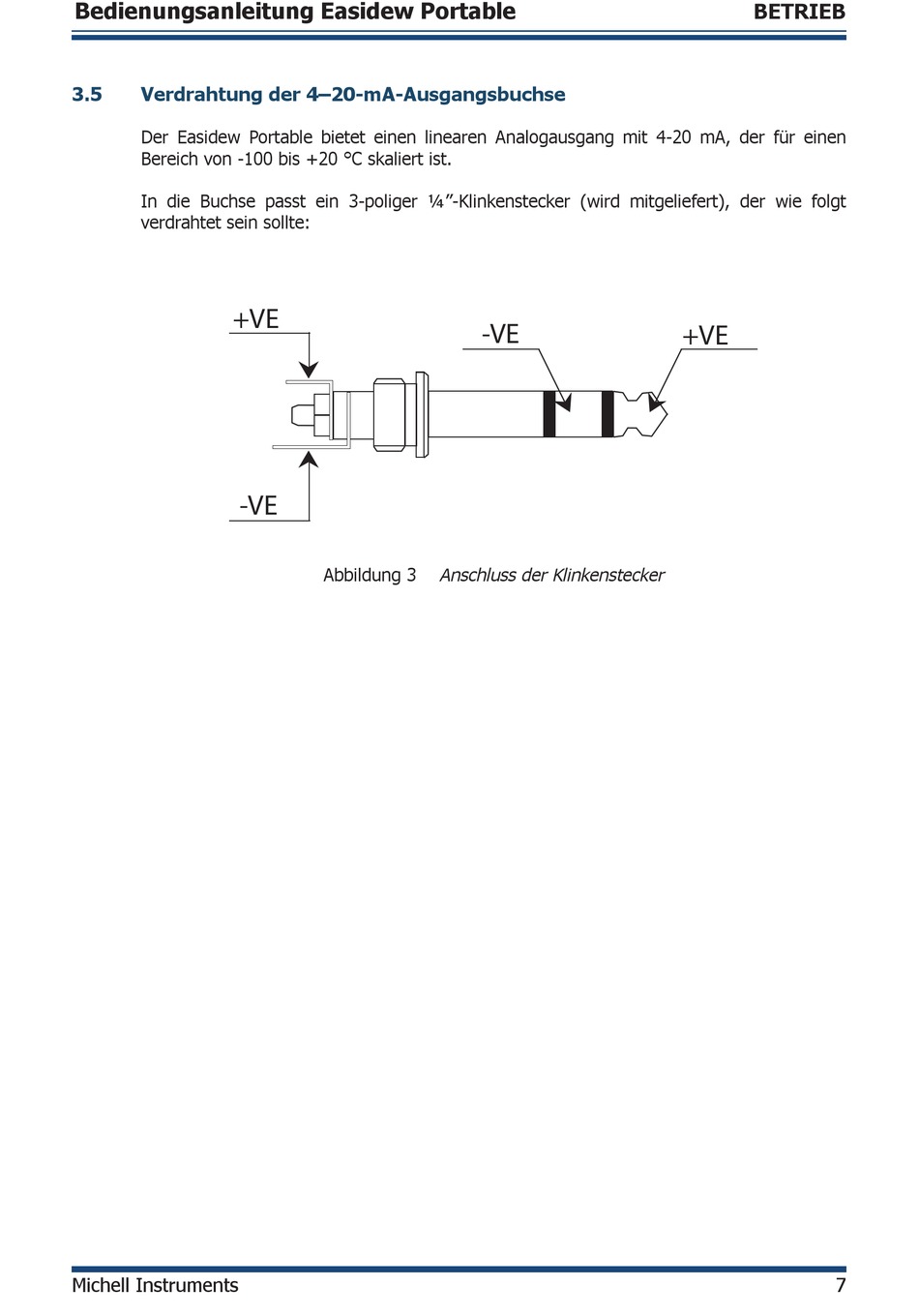

Verdrahtung der 4–20-mA-Ausgangsbuchse
Der Easidew Portable bietet einen linearen Analogausgang mit 4-20 mA, der für einen
Bereich von -100 bis +20 °C skaliert ist.
In die Buchse passt ein 3-poliger ¼"-Klinkenstecker (wird mitgeliefert), der wie folgt
verdrahtet sein sollte:
+VE
-VE
Michell Instruments
Anschluss der Klinkenstecker
Abbildung 3
-VE
BETRIEB
+VE
7
