Bedienungsanleitung S8000 RS
2.6.5
USB-/Ethernet-Anschluss
Das Gerät bietet einen USB-Anschluss und optional einen Ethernet-Anschluss für die
Kommunikation mit der Anwendungssoftware. Das passende Kabel wird mit dem Gerät
mitgeliefert.
1.
Überprüfen Sie die richtige Ausrichtung des Steckers und führen Sie
ihn behutsam in die Buchse für die Kommunikationsverbindungen
ein (siehe Abb. 10 und 11).
2.
Um den Stecker zu entfernen, halten Sie ihn am Steckerkörper und
ziehen Sie ihn aus der Buchse. Bei Verwendung eines Ethernet-
Kabels muss die kleine Verriegelungstaste gedrückt werden, um
den Stecker zu lösen. Versuchen Sie nicht, den Stecker am
Kabel aus der Buchse zu ziehen.
USB Anschluss
Die Anwendungssoftware beinhaltet einen einen virtuellen Serial Port Driver, der dem
Anwender die Möglichkeit bietet, seine eigene Software anzuwenden.
Das genutzte Kommunikationsprotokoll ist Modbus RTU. Das Modbus Register finden
Sie unter Anhang C.
Ethernet Anschluss
Das mit dem Ethernet Anschluss genutzte Kommunikationsprotokoll ist Modbus TCP.
Das Modbus Register finden Sie unter Anhang C.
Michell Instruments
ALARMS
FAULT
PROCESS
USB
1
REMOTE SENSOR MEASUREMENT

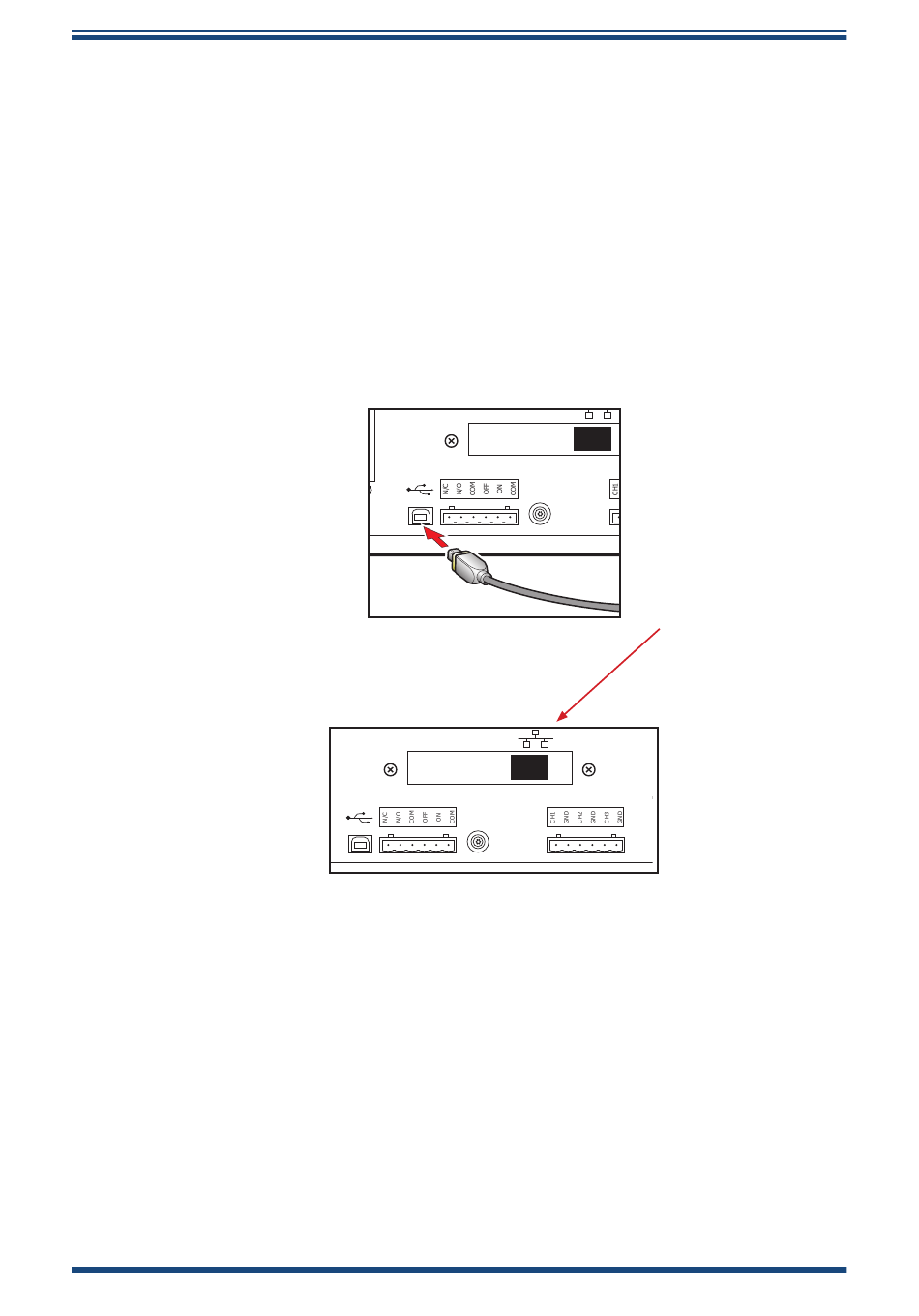

Abbildung 9 USB-Anschluss
CALIBRATION CURRENT = 1mA
1
2
3
PT100
LAN
ALARMS
FAULT
PROCESS
USB
REMOTE
TEMPERATURE
Abbildung 10
5
INSTALLATION
LAN
ANALOGUE OUTPUTS
REMOTE
TEMPERATURE
4
ANALOGUE OUTPUTS
Ethernet-Anschluss
13
