Bedienungsanleitung S8000
2.5.7

Ethernet-Anschluss (optional)

Das Gerät bietet einen optionalen RJ45-Anschluss für die Kommunikation mit der
Anwendungssoftware.
1. Überprüfen Sie die richtige Ausrichtung des Steckers und führen Sie ihn
behutsam in die Buchse mit der Aufschrift LANein.
2. Zum Entfernen des Steckers drücken Sie die kleine Verriegelungstaste
auf der Oberseite und ziehen ihn aus der Buchse, während Sie den
Steckerkörper festhalten.
Detaillierte Informationen zur Konfi guration der Applikationssoftware fi nden Sie
in Kap. 4.
2.5.8

RS232/485-Anschluss (optional)

Das Gerät bietet einen optionalen RS232/485-Anschluss für die Kommunikation mit der
Anwendungssoftware. Dafür wird ein standardmäßiger 9-poliger Sub-D-Stecker
verwendet.
1. Überprüfen Sie die richtige Ausrichtung des Steckers und führen Sie
ihn behutsam in die Buchse mit der Aufschrift RS232 oder RS485ein.
Ziehen Sie dann die Halteschrauben an.
2. Lösen Sie die Halteschrauben, halten Sie den Stecker am Steckerkörper
und ziehen Sie ihn aus der Buchse.
Michell Instruments

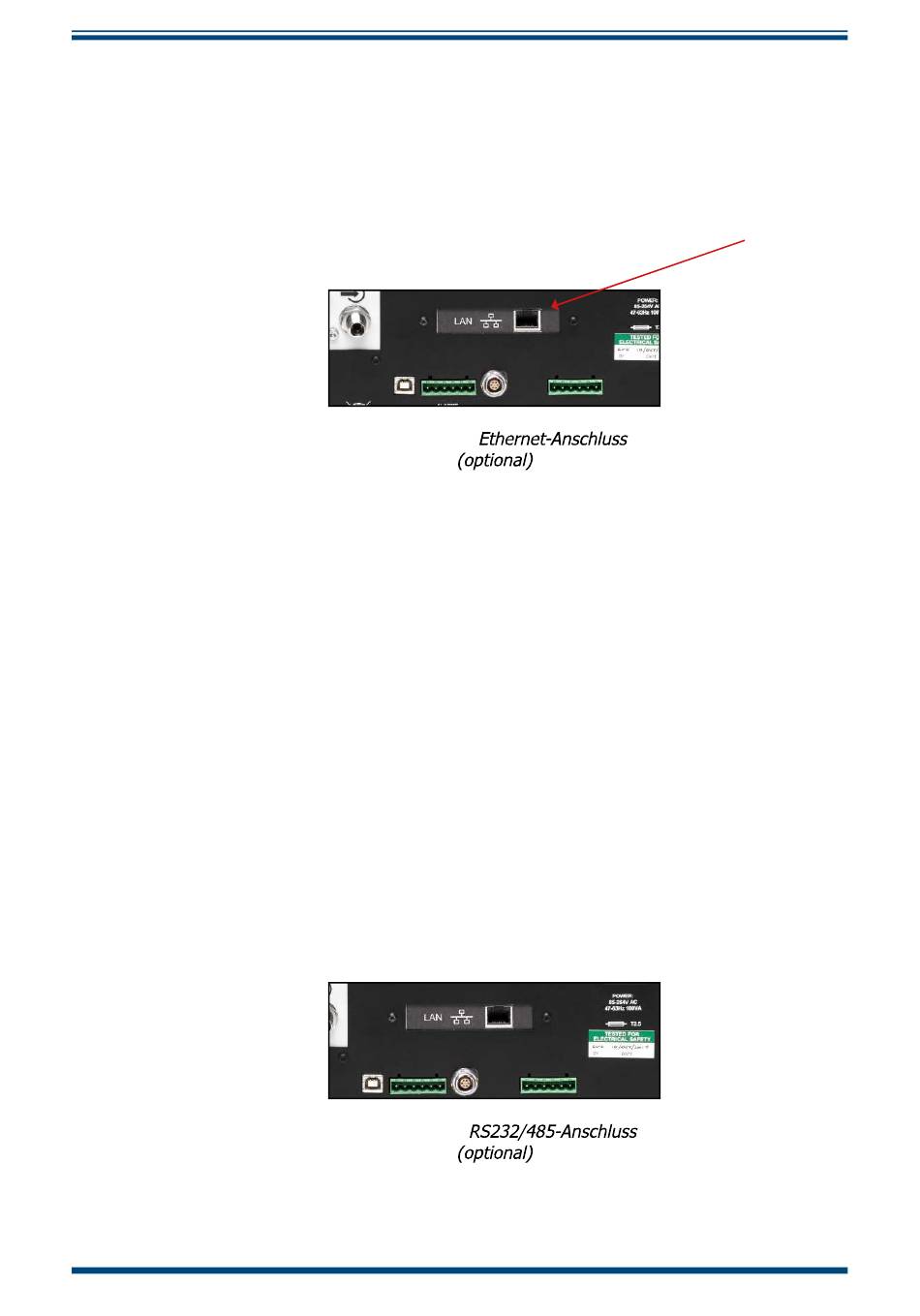

Abbildung 12
Abbildung 13
INSTALLATION
15
