INSTALLATION
2.5.5

4- Draht-Widerstandsthermometer (PRT) - Ausgang (optional)

Diese vier Anschlussklemmen (Pos. 1,
Abb. 11), dienen für Kalibrier- und externe
Überwachungszwecke.
Zwei Leitungspaare werden bereitgestellt:
zwei
Antriebsleitungen
Fühlerleitungen. Dabei gibt es jeweils eine
schwarze (low) und eine rote (high) für die
Antriebs- bzw.
Fühlerleitungen.
Der Anschluss an diese Klemmen erfolgt
entweder über 4mm Stecker, diehineingesteckt
werden, oder einen blanken Draht (5), der
wie dargestellt um die Klemmen gewickelt
und festgeschraubt wird.
Wie das System für den PRT-Ausgang
eingerichtet wird, steht in Section 3.2.10.
2.5.6

USB-Kommunikationsschnittstellen-Anschluss

Das Gerät bietet einen USB-Anschluss für die
Kommunikation mit der Applikationssoftware.
Das passende Kabel wird mit dem Gerät
mitgeliefert.
1.
Überprüfen Sie die richtige Ausrichtung
des Steckers
behutsam
Aufschrift USB ein (sieheAbb. 11).
2.
Um den Stecker zu entfernen, halten
Sie ihn am Steckerkörper und ziehen
Sie ihn aus der Buchse. Versuchen Sie
nicht, den Stecker am Kabel aus der
Buchse zu ziehen.
Detaillierte Informationen zur Konfi guration der Applikationssoftware fi nden Sie in
Kap. 4.
14
und
und führen
Sie ihn
in
die Buchse
mit
Bedienungsanleitung S8000
zwei

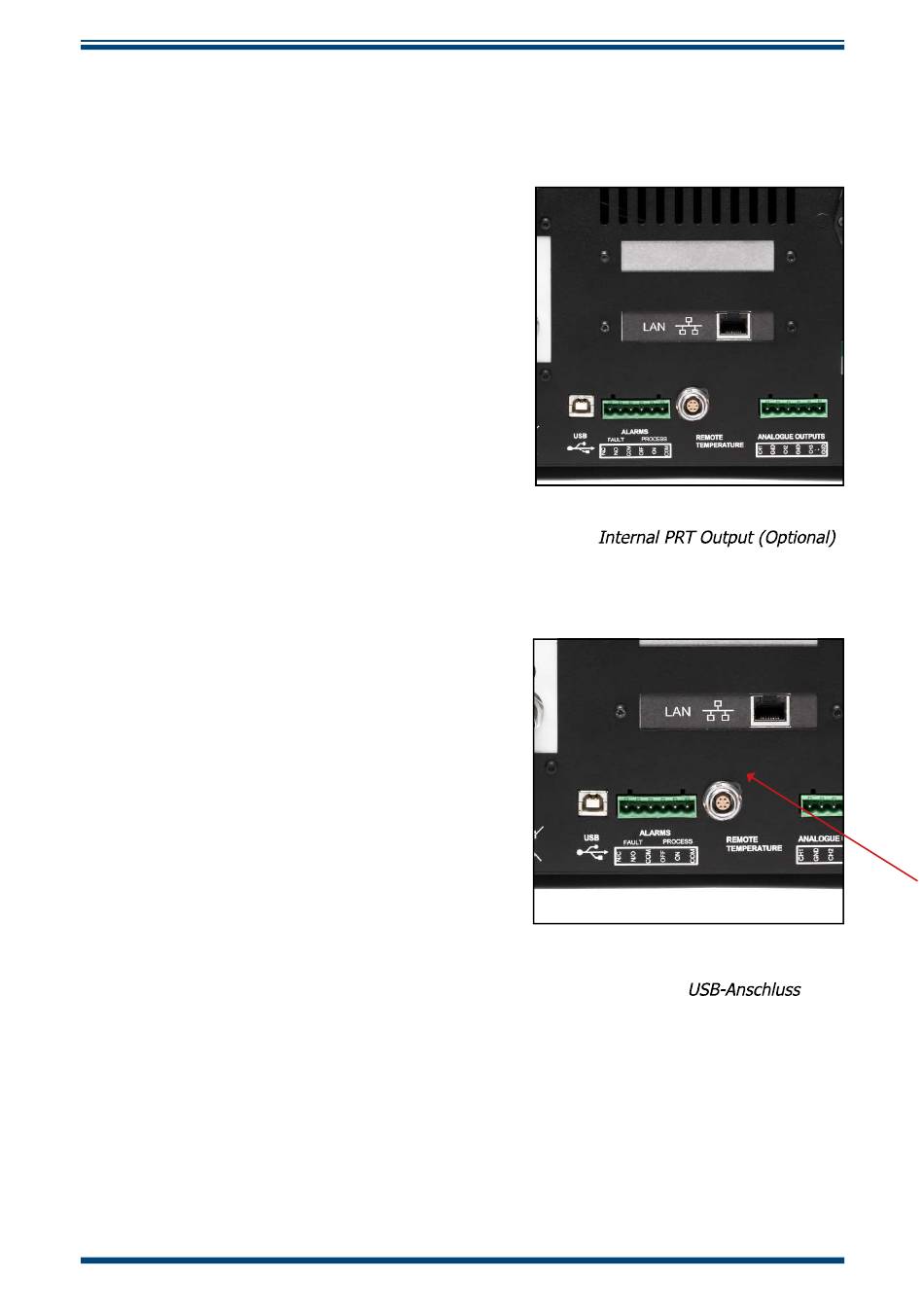

Abbildung 10
der
Abbildung 11
