7.4 Inbetriebnahmebeispiel einer Einspeisung mit Spannungs- und Frequenzregelung für ein Inselnetz
7.4 Inbetriebnahmebeispiel einer Einspeisung mit Spannungs- und
Frequenzregelung für ein Inselnetz
7.4.1

Aufbau

Generator-Anlage
Als Beispiel wird mit einem drehenden Generator erzeugte elektrische Energie in ein Inselnetz
eingespeist. Das Inselnetz kann von mehreren Energieerzeugungsanlagen gespeist werden.
Der Generator wird mit einem Motor oder einer Turbine angetrieben. Als Energiequelle wird
z. B. Biogas, Sonnenenergie (Solarthermie), Erdgas, Diesel oder Wasserkraft verwendet.
Übersichtsschaltplan

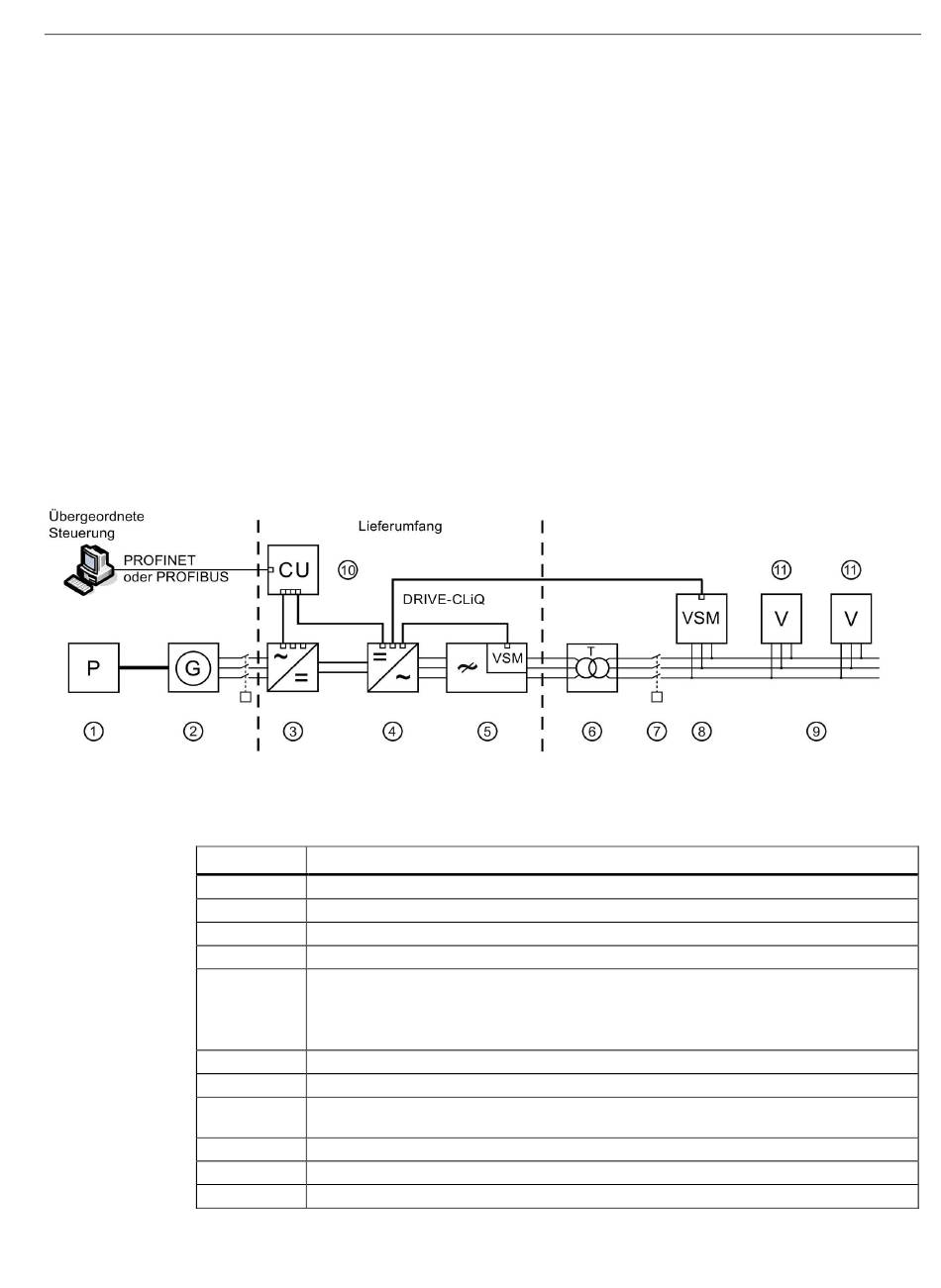

Bild 7-1 Einspeisung in ein Inselnetz über einen Generator
Tabelle 7- 6
Nummer
Netzeinspeisung
Systemhandbuch, 10/2020, A5E03347401A
Komponenten bei der Einspeisung in ein Inselnetz über einen Generator
Beschreibung
1 Antriebsmaschine (Turbine, Schaufelrad, etc.)
2 Generator
3 Motor Module
4 Active Line Module
5 Active Interface Module mit integriertem Voltage Sensing Module VSM10
• bei Geräten der Bauform Chassis ist das VSM10 integriert
• bei Geräten der Bauform Booksize muss das VSM10 separat vorzusehen
6 Netztransformator
7 Leistungsschalter
8 Voltage Sensing Module VSM10 zur Messung der Netzspannung auf der Primärseite
des Netztransformators
9 Inselnetz (Niederspannung)
10 Control Unit
11 Verbraucher
