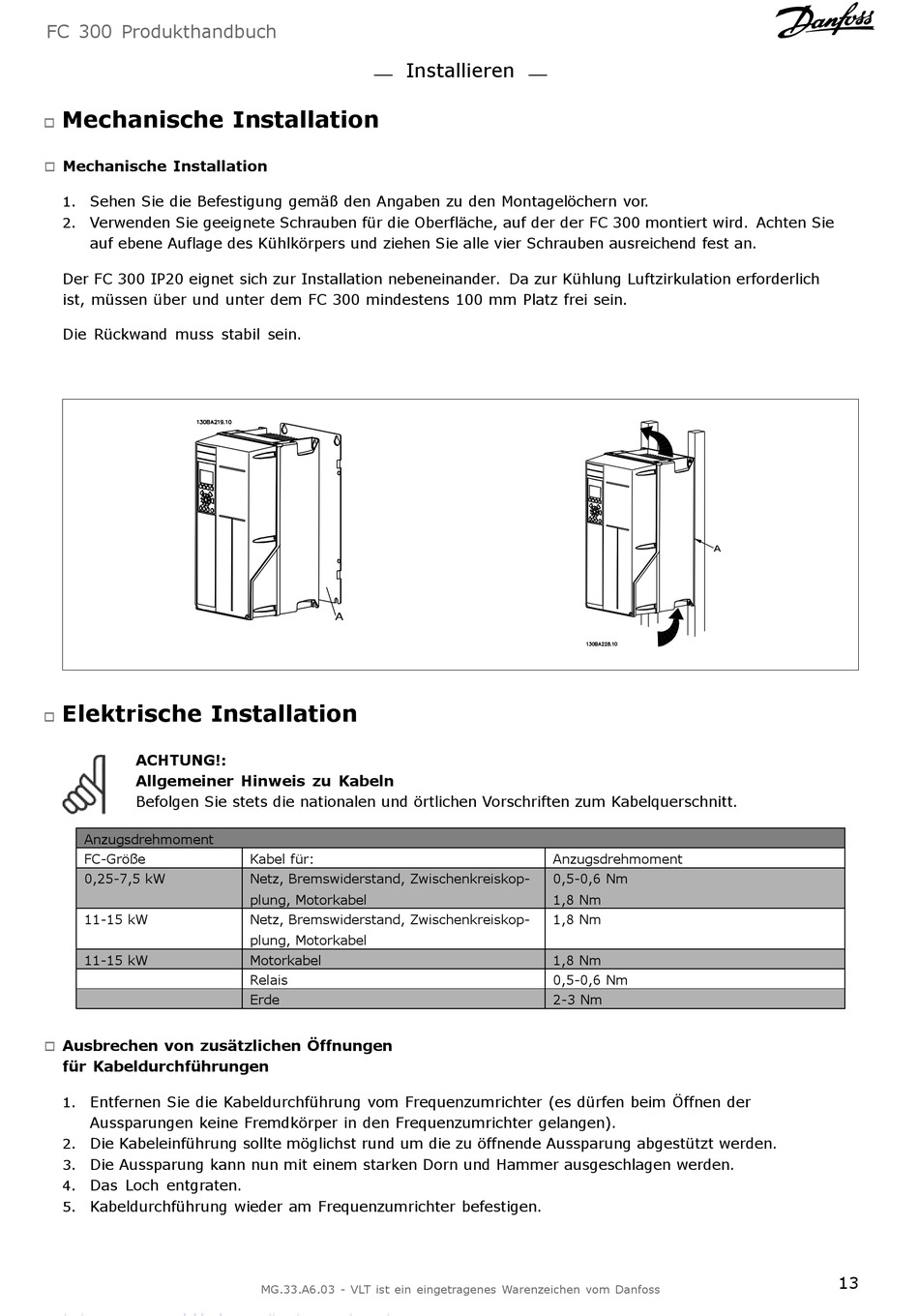

Mechanische Installation

"
Mechanische Installation
"
1. Sehen Sie die Befestigung gemäß den Angaben zu den Montagelöchern vor.
Verwenden Sie geeignete Schrauben für die Oberfläche, auf der der FC 300 montiert wird. Achten Sie
2.
auf ebene Auflage des Kühlkörpers und ziehen Sie alle vier Schrauben ausreichend fest an.
Der FC 300 IP20 eignet sich zur Installation nebeneinander. Da zur Kühlung Luftzirkulation erforderlich
ist, müssen über und unter dem FC 300 mindestens 100 mm Platz frei sein.
Die Rückwand muss stabil sein.

Elektrische Installation

"
ACHTUNG!:

Allgemeiner Hinweis zu Kabeln

Befolgen Sie stets die nationalen und örtlichen Vorschriften zum Kabelquerschnitt.
Anzugsdrehmoment
FC-Größe
0,25-7,5 kW
11-15 kW
11-15 kW
Ausbrechen von zusätzlichen Öffnungen
"
für Kabeldurchführungen
1. Entfernen Sie die Kabeldurchführung vom Frequenzumrichter (es dürfen beim Öffnen der
Aussparungen keine Fremdkörper in den Frequenzumrichter gelangen).
Die Kabeleinführung sollte möglichst rund um die zu öffnende Aussparung abgestützt werden.
2.
Die Aussparung kann nun mit einem starken Dorn und Hammer ausgeschlagen werden.
3.
Das Loch entgraten.
4.
5. Kabeldurchführung wieder am Frequenzumrichter befestigen.
Installieren
Kabel für:
Netz, Bremswiderstand, Zwischenkreiskop-
plung, Motorkabel
Netz, Bremswiderstand, Zwischenkreiskop-
plung, Motorkabel
Motorkabel
Relais
Erde
MG.33.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Anzugsdrehmoment
0,5-0,6 Nm
1,8 Nm
1,8 Nm
1,8 Nm
0,5-0,6 Nm
2-3 Nm
