Einbau der Unterpumpe
1.
Sicherstellen, dass die Überwurfmutter (104) und die
Klemmbacken (105) korrekt an der Kolbenstange (1)
positioniert sind. Siehe Abb. 6.
2.
Unterpumpe von mindestens zwei Personen halten
lassen, während eine dritte Person die Unterpumpe
mit dem Motor verbindet (siehe VORSICHT auf Seite 18).
Den Pumpenmaterialauslass (X) wie im Schritt 4 unter
Ausbau der Unterpumpe gemerkt am Luft- oder Hydrau-
likeinlass (Y) ausrichten. Unterpumpe (106) auf die
Klemmbacken (102) geben.
3.
Die Muttern (103) auf die Verbindungsstangen (102)
schrauben und mit 68–81 Nm anziehen.
4.
Die Kupplungsmutter locker auf die Motorwelle schrauben.
Schlüsselflächen der Motorwelle (Z) mit einem Schlüssel
halten, damit sie sich nicht drehen kann. Mit einem verstell-
baren Schlüssel die Kupplungsmutter auf ein Drehmoment
von 196–210 Nm anziehen.
5.
Die Packungsmutter (2) auf 128–156 Nm anziehen.
6.
Alle Schläuche wieder anschließen. Das Erdungskabel
wieder befestigen, falls es abgenommen wurde. Die
TSL-Tasse (2) zu 1/3 mit Graco TSL-Flüssigkeit oder
einem verträglichen Lösungsmittel füllen.
7.
Die Energieversorgung einschalten. Die Pumpe langsam
laufen lassen, um ihre Funktionstüchtigkeit zu überprüfen.
WARNUNG
Um die Gefahr schwerer Verletzungen zu verringern,
stets die Schritte im Abschnitt Druckentlastung auf
Seite 12 ausführen, wenn zum Druckentlasten aufgefor-
dert wird.
8.
Bevor die Pumpe wieder an ihren Einsatzort gebracht
wird, den Druck entlasten und die Packungsmutter (2)
nochmals mit 128–156 Nm festziehen.
Wartung
Y
102
1
103
1
X

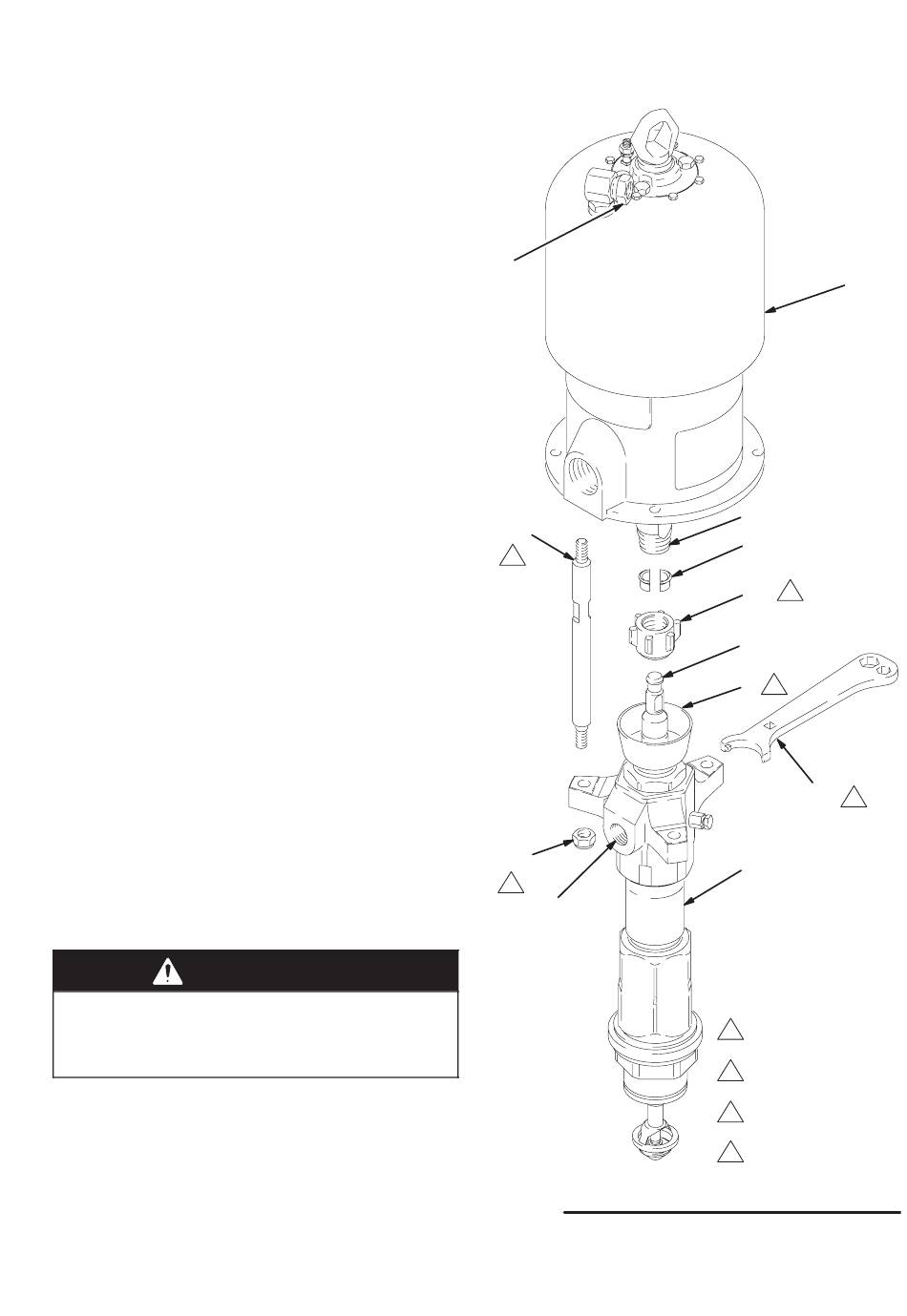

Abb. 6
101
Z
105
104
2
1
2
3
109
4
106
1
Mit 68–81 Nm anziehen.
2
Mit 196–210 Nm festziehen
3
Auf 128–156 Nm anziehen.
Quadratische Öffnung für
4
Drehmomentschlüssel.
04994
308351
19
