ANLEITUNG - TEILELISTE

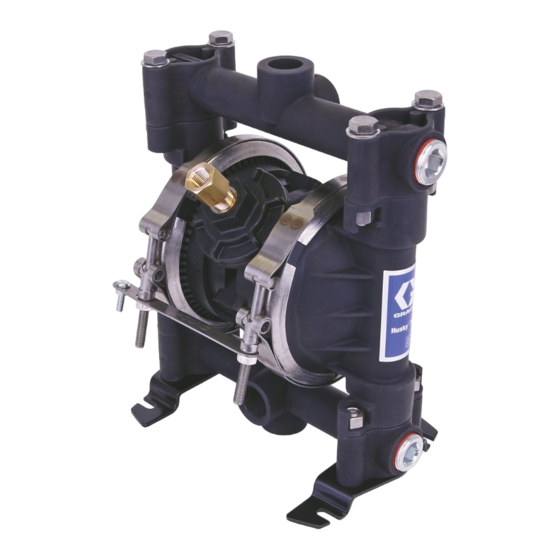

Husky 515
55-Gallonen-Dosiergerät
BETRIEBSANLEITUNG
Maximaler Lufteingangsdruck: 100 psi (6,9 bar)
Modell 231418, Serie B und Modell 26C115, Serie A
Dosiergerät mit Pistole
Modell 231419, Serie B und Modell 26C116, Serie A
Dosiergerät

Inhaltsverzeichnis

Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Teilezeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Teileliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Service und Technische Daten . . . . . . . . . . . . . 7
Maßstäbliche Zeichnung . . . . . . . . . . . . . . . . . . 7
Graco-Telefonnummer . . . . . . . . . . . . . . . . . . . . 8
Diese Betriebsanleitung enthält wichtige
Warnhinweise und Informationen.
LESEN UND ZUM NACHSCHLAGEN
AUFBEWAHREN.
Modell 231418 dargestellt
3A3635D
DE
9294A
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco Husky 515

Inhaltszusammenfassung für Graco Husky 515

  • Seite 1: Inhaltsverzeichnis

    Maßstäbliche Zeichnung ....7 Graco-Garantie und Haftungsausschlüsse ..8 Graco-Telefonnummer ....8 9294A...

  • Seite 2: Symbole

    • Vor Inbetriebnahme des Gerätes alle Handbücher, Warnschilder und Etiketten lesen. • Das Gerät nur für den vorgegebenen Zweck benutzen. Bei Fragen die Technische Abteilung von Graco kontaktieren. • Dieses Gerät nicht verändern oder modifizieren. • Das Gerät täglich kontrollieren. Verschlissene oder schadhafte Teile unverzüglich reparieren oder austauschen.

  • Seite 3: Feuer- Und Explosionsgefahr

    WARNUNG FEUER- UND EXPLOSIONSGEFAHR Falsche Erdung, schlechte Belüftung, offene Flammen oder Funken können eine Gefahr darstellen und Brand oder Explosion sowie schwere Verletzungen verursachen. • Alle im System enthaltenen Geräte erden. Siehe Erdung auf Seite 6. • Bei statischer Funkenbildung oder elektrischem Schlag während des Betriebs das Gerät sofort abschalten.

  • Seite 4: Teilezeichnung

    Teilezeichnung 55-Gallonen-Dosiergerät Husky 515 mit Pistole, Modell 231418, Serie B und Modell 26C115, Serie A Enthält die Teile 1 bis 54 55-Gallonen-Dosiergerät Husky 515, Modell 231419, Serie B und Modell 26C116, Serie A Enthält die Teile 1 bis 27 Drosselventil Rührwerk-...

  • Seite 5: Teileliste

    Teileliste 55-Gallonen-Dosiergerät Husky 515 mit Pistole, Modell 231418, Serie B und Modell 26C115, Serie A Enthält die Teile 1 bis 54 55-Gallonen-Dosiergerät Husky 515, Modell 231419, Serie B und Modell 26C116, Serie A Enthält die Teile 1 bis 27 Pos.- Artikel- Pos.-...

  • Seite 6: Installation

    Installation Befestigung der Heber-Bodenplatte 3. Die Heber-Bodenplatte bei Bedarf mit Unterlegscheiben waagerecht ausrichten und am Boden die Bodenplatte fest am Boden anschrauben. WARNUNG Erdung Vor Inbetriebnahme dieses Geräts muss die Richtige Erdung ist für den sicheren Betrieb des Systems Bodenplatte des Hebers am Boden befestigt werden. unerlässlich.

  • Seite 7: Service Und Technische Daten

    Service und Technische Daten Serviceanleitungen und technische Daten sind in den Betriebsanleitungen der einzelnen Komponenten enthalten. Maßstäbliche Zeichnung HINWEIS: Die Abmessungen für das Rührwerk, die Pumpe, das Hebergerät, den Saugrohr-Satz und den Fassdeckel sind in den jeweiligen Betriebsanleitungen für diese Komponenten enthalten. Montagebohrungen für Höhe der Einheit vom Unterteil die Heber-Bodenplatte...

  • Seite 8: Graco-Garantie Und Haftungsausschlüsse

    Graco-Garantie und Haftungsausschlüsse GARANTIE Graco garantiert, dass alle von Graco hergestellten Geräte, die diesen Namen tragen, zum Zeitpunkt des Verkaufs durch einen autorisierten Graco-Händler an einen Endverbraucher frei von Material- und Herstellungsmängeln sind. Als einziges dem Kunden zur Verfügung stehendes Rechtsmittel bei Bruch dieser Garantie verpflichtet sich Graco, für eine Dauer von zwölf Monaten ab Kaufdatum alle nachweislich defekten Teile des Gerätes zu reparieren oder auszutauschen.
