Ausbauen der Unterpumpe
WARNUNG
Um die Gefahr schwerer Verletzungen zu verringern, stets
die Schritte im Abschnitt Druckentlastung auf Seite 8
ausführen, wenn zum Druckentlasten aufgefordert wird.
1.
Pumpe nach Möglichkeit spülen. Pumpe am unteren
Umschaltpunkt anhalten. Druck entlasten.
2.
Luft- und Materialschläuche abnehmen. Pumpe von der
Halterung abnehmen. Die relative Position des Material-
auslasses (R) zum Lufteinlass (S) merken. Siehe Abb. 3.
3.
Die Sicherungsmuttern (4) der Verbindungsstange
von den Verbindungsstangen (10) abschrauben. Den
Splint (3) entfernen. Vorsichtig die Unterpumpe (13)
vom Luftmotor (12) abziehen. Die Kolbenstange (103)
vom Luftmotor (12) oder dem Adapter (5, nur President-
Pumpe) abschrauben. Den O-Ring (6) überprüfen.
4.
Wartung der Unterpumpe: siehe Seite 12. Für die
Wartung des Luftmotors siehe separate, im Lieferumfang
enthaltene Luftmotor-Betriebsanleitung.

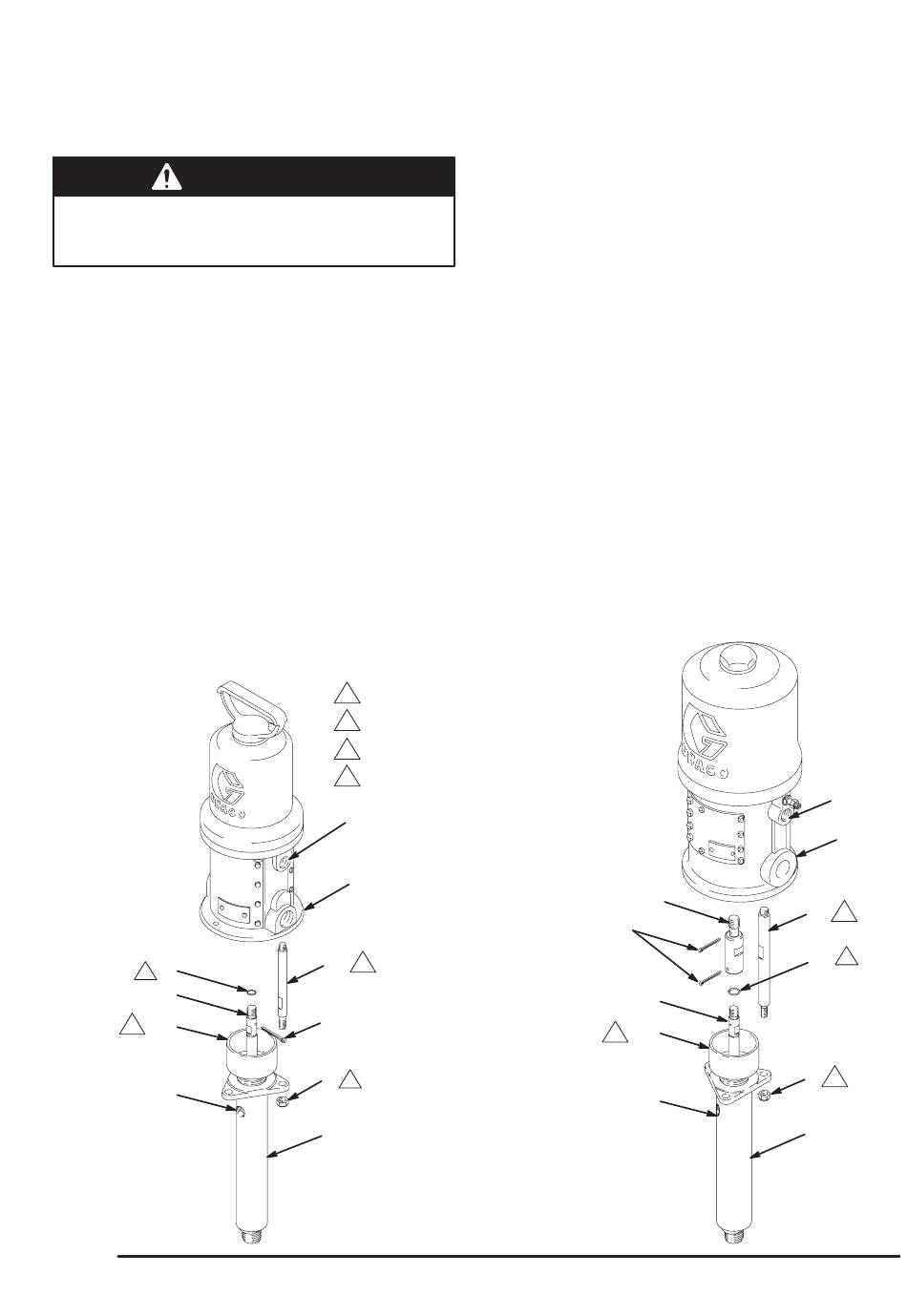

Monark-Modelle
223596 und 237958
(abgebildet)
6
1
103
104
4
R
Abb. 3
Service
Einbau der Unterpumpe
1.
2.
3.
4.
5.
1
Einfetten.
2
Mit 14–20 Nm festziehen.
3
Mit 27 bis 41 Nm festziehen.
4
Mit 24–27 Nm festziehen.
S
12
10
2
3
4
2
13
02099
Den O-Ring (6) einfetten und sicherstellen, dass er
richtig auf der Kolbenstange (103) sitzt.
Den Materialauslass (R) wie im Schritt 2 unter Ausbau
der Unterpumpe gemerkt am Lufteinlass (S) ausrichten.
Unterpumpe (13) auf die Verbindungsstangen (10)
geben. Siehe Abb. 3.
Die Kolbenstange (103) in die Welle des Luftmotors (12)
oder des Adapters (5, nur President-Pumpe) schrauben,
bis die Stiftlöcher ausgerichtet sind. Die Sicherungs-
muttern (4) locker auf die Verbindungsstangen (10)
schrauben. Den Splint (3) installieren.
Pumpe montieren und alle Schläuche wieder
anschließen. Erdungskabel wieder anbringen, falls
es während der Reparatur abmontiert wurde. Die
Packungsmutter (104) mit 24 bis 27 Nm anziehen.
Nassbehälter mit Graco-TSL-Flüssigkeit oder einem
verträglichen Lösemittel füllen.
Die Sicherungsmuttern (4) der Verbindungsstange
gleichmäßig mit dem in Abb. 3 angegebenen Dreh-
moment anziehen. Pumpe starten und mit etwa 2,8 bar
(0,28 MPa) Druckluftzufuhr laufen lassen, um zu prüfen,
ob sie richtig arbeitet.
President-Modell
239140 (abgebildet)
5
3
103
104
4
R
S
12
10
3
1
6
4
3
13
06938
307619
11
