2
3
Siehe Abb. 10
9
1
Siehe Abb. 12
8
Siehe Abb. 7
18
21
22

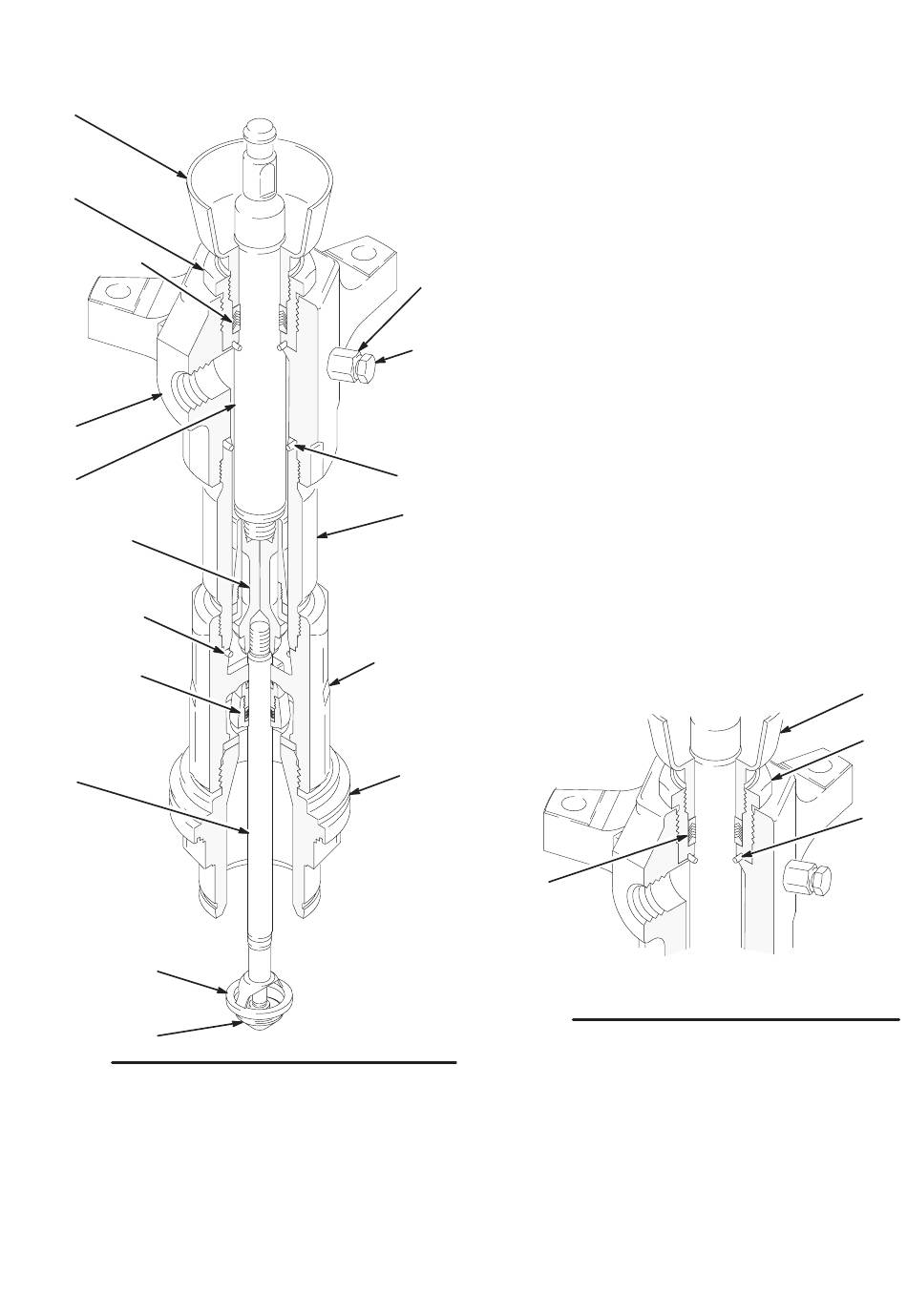

Abb. 9
Wartung der Unterpumpe
8
10
17a, b, c
19
6.
Einlass-Sitz (37) und Dichtung (38) von unten aus dem
Einlassventilgehäuse (17) ziehen. Rückschlagventilsatz
(V) nicht fallen lassen, wenn er herauskommt, und für
die spätere Verwendung zur Seite legen. Siehe Abb. 7.
ANMERKUNG: Wenn sich der Sitz (37) nur schwer lösen
29
20
7.
Mit einem Gummihammer die Kolbenstange (1) und die
Schöpfkolbenstange (18) aus dem Auslassgehäuse (9)
und dem Zylinder (10) austreiben. Die äußeren Ober-
flächen der Stangen mit dem Finger auf Beschädigungen
untersuchen.
8.
Die Packungsmutter (2) abschrauben. Das Packungs-
gehäuse (3) abschrauben und die Dichtung (42) entfernen.
Halsringe und Packungen (T) entfernen.
Siehe Abb. 10.
DETAILANSICHT HALSPACKUNGEN
T
Unterpumpe 236611 dargestellt
Abb. 10
05002
lässt, einen Hammer und eine Messing-
stange von oben in das Gehäuse (17)
geben und den Sitz damit hinaustreiben.
2
3
42*
05002
308351
21
