PROBLEM
Pumpengeschwindigkeit
unregelmäßig oder zu
hoch.
Erforderliches Werkzeug
D Drehmomentschlüssel
D Großer Schraubstock mit weichen Klemmbacken
D Gummihammer
D Hammer
D O-Ring-Haken
D Messingstange mit 13 mm (1/2") Durchmesser
D Steckschlüsselsatz
D Satz verstellbarer Schraubenschlüssel
D Rohrzange
D Packungsmutternschlüssel (109, mitgeliefert)
D Gewindefett
D Gewindedichtmittel
Ausbauen der Unterpumpe
1.
Pumpe nach Möglichkeit spülen. Pumpe am unteren
Umschaltpunkt anhalten.
WARNUNG
Um die Gefahr schwerer Verletzungen zu verringern,
stets die Schritte im Abschnitt Druckentlastung auf
Seite 12 ausführen, wenn zum Druckentlasten aufge-
fordert wird.
18 308351

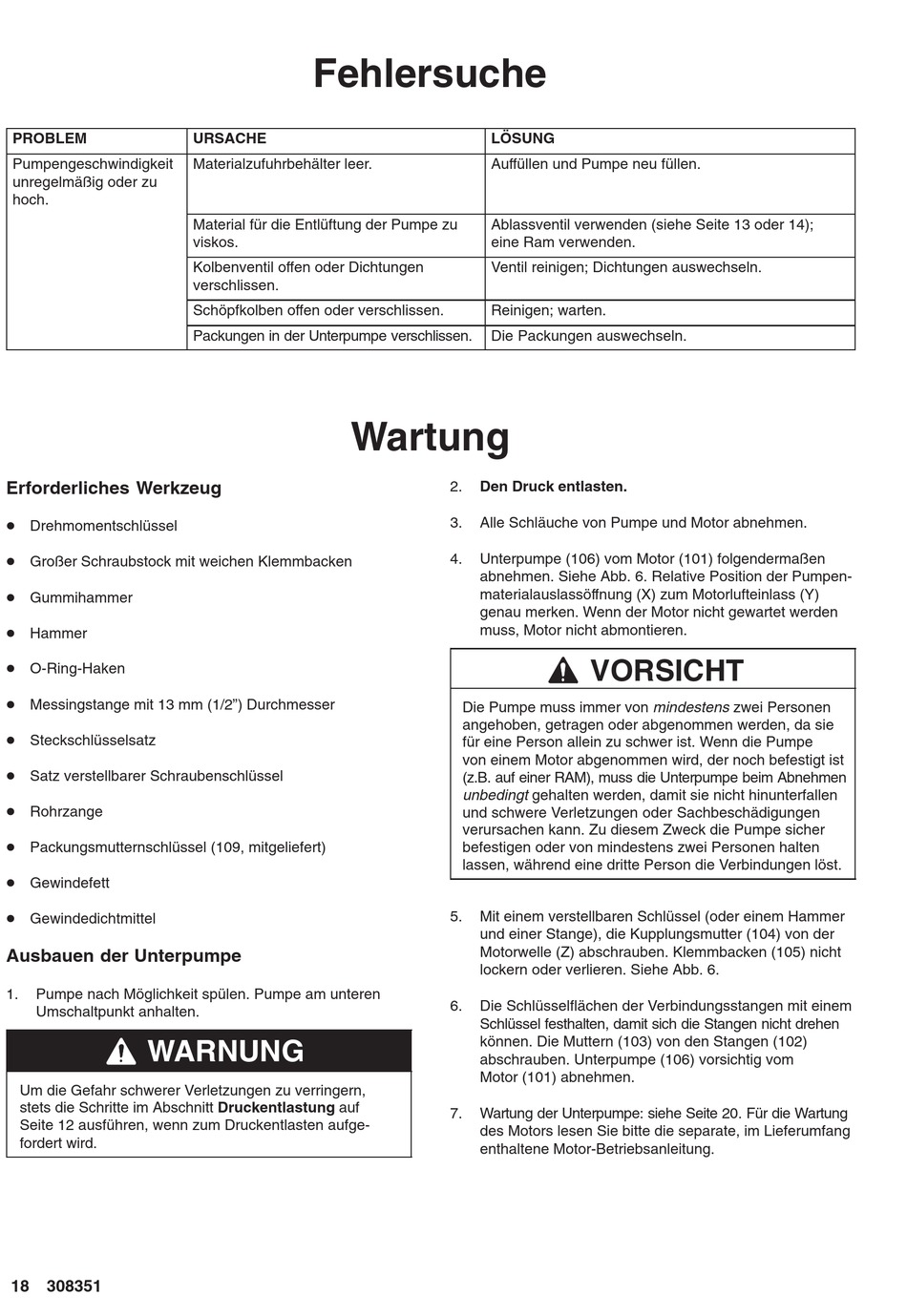

Fehlersuche
URSACHE
Materialzufuhrbehälter leer.
Material für die Entlüftung der Pumpe zu
viskos.
Kolbenventil offen oder Dichtungen
verschlissen.
Schöpfkolben offen oder verschlissen.
Packungen in der Unterpumpe verschlissen.
Wartung
LÖSUNG
Auffüllen und Pumpe neu füllen.
Ablassventil verwenden (siehe Seite 13 oder 14);
eine Ram verwenden.
Ventil reinigen; Dichtungen auswechseln.
Reinigen; warten.
Die Packungen auswechseln.
2.
Den Druck entlasten.
3.
Alle Schläuche von Pumpe und Motor abnehmen.
4.
Unterpumpe (106) vom Motor (101) folgendermaßen
abnehmen. Siehe Abb. 6. Relative Position der Pumpen-
materialauslassöffnung (X) zum Motorlufteinlass (Y)
genau merken. Wenn der Motor nicht gewartet werden
muss, Motor nicht abmontieren.
VORSICHT
Die Pumpe muss immer von mindestens zwei Personen
angehoben, getragen oder abgenommen werden, da sie
für eine Person allein zu schwer ist. Wenn die Pumpe
von einem Motor abgenommen wird, der noch befestigt ist
(z.B. auf einer RAM), muss die Unterpumpe beim Abnehmen
unbedingt gehalten werden, damit sie nicht hinunterfallen
und schwere Verletzungen oder Sachbeschädigungen
verursachen kann. Zu diesem Zweck die Pumpe sicher
befestigen oder von mindestens zwei Personen halten
lassen, während eine dritte Person die Verbindungen löst.
5.
Mit einem verstellbaren Schlüssel (oder einem Hammer
und einer Stange), die Kupplungsmutter (104) von der
Motorwelle (Z) abschrauben. Klemmbacken (105) nicht
lockern oder verlieren. Siehe Abb. 6.
6.
Die Schlüsselflächen der Verbindungsstangen mit einem
Schlüssel festhalten, damit sich die Stangen nicht drehen
können. Die Muttern (103) von den Stangen (102)
abschrauben. Unterpumpe (106) vorsichtig vom
Motor (101) abnehmen.
7.
Wartung der Unterpumpe: siehe Seite 20. Für die Wartung
des Motors lesen Sie bitte die separate, im Lieferumfang
enthaltene Motor-Betriebsanleitung.
