Betriebsanleitung
NORMALSTAHL
Check-Matet 450 Pumpen
SCHÖPFKOLBENPUMPEN, KOLBEN UND ZYLINDER
HART VERCHROMT
US-Patente Nr. 5,147,188 und 5,154,532.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in dieser An-
leitung aufmerksam durch.
Bewahren Sie diese Anleitung auf. Angaben zu Modellnum-
mern und zulässigen Betriebsüberdrücken finden Sie auf Sei-
te 2.
Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
GRACO N.V.; Industrieterrein - Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 - Fax: 32 89 770 777
ECOPYRIGHT 2002, GRACO INC.
. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . .

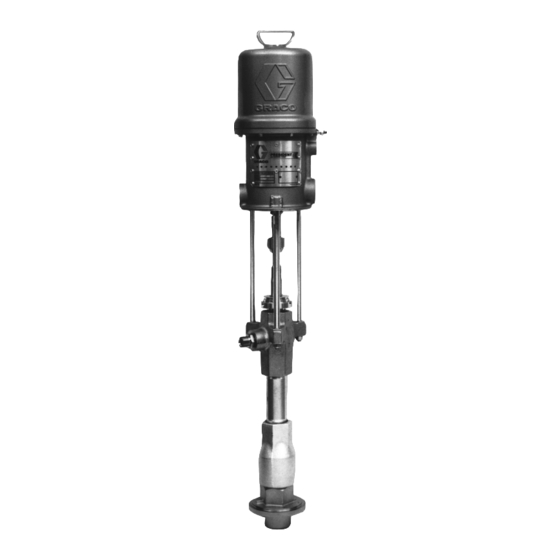

Abbildung: Modell 222768
2
3
3
6
9
12
14
14
15
16
23
33
46
47
48
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
308017G
Ausgabe V
0423A
