Graco NORMALSTAHL Check–Mate 800 Anleitung Seite 30

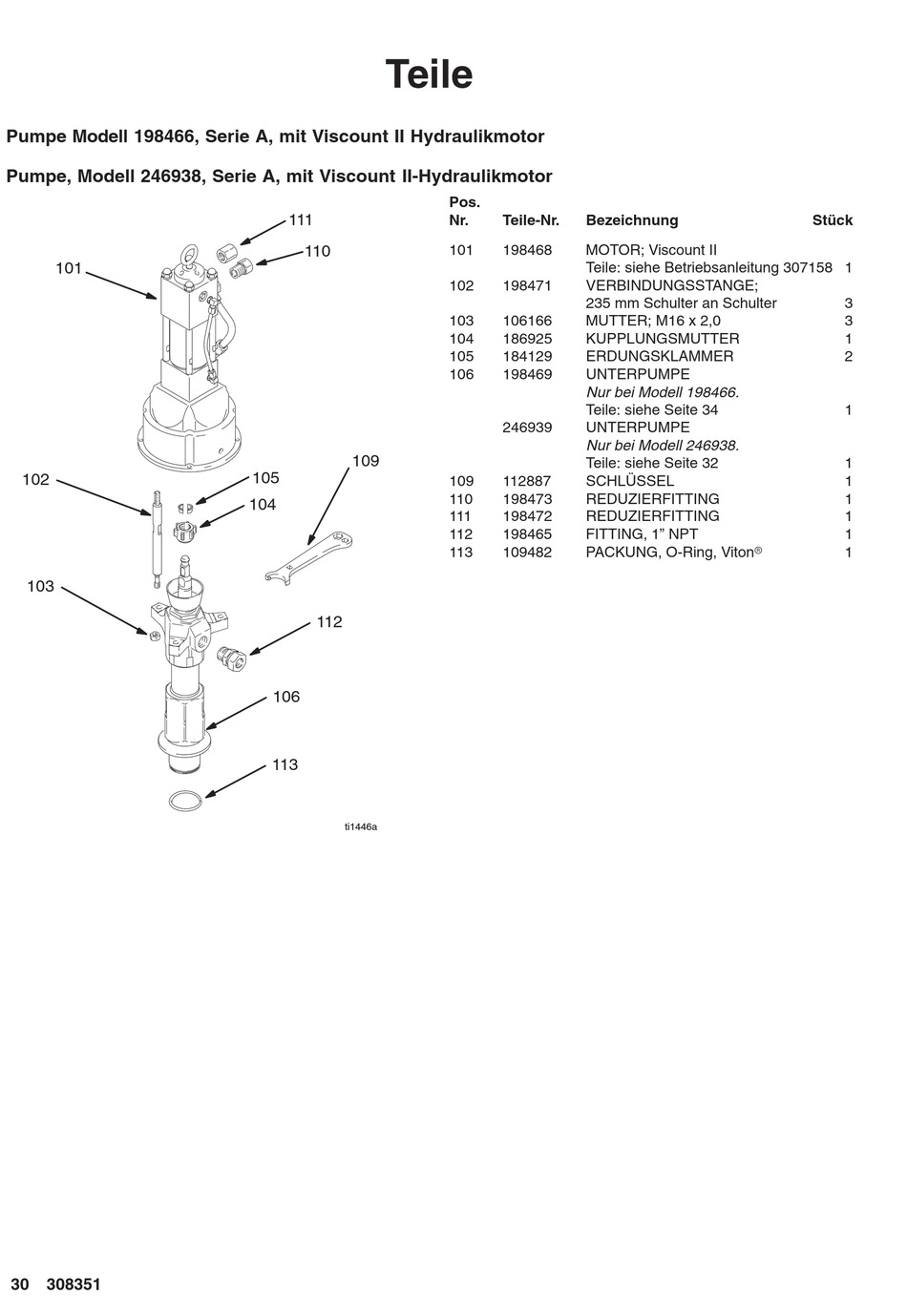

Pumpe Modell 198466, Serie A, mit Viscount II Hydraulikmotor
Pumpe, Modell 246938, Serie A, mit Viscount II-Hydraulikmotor
101
102
103
30 308351
Teile
111
110
109
105
104
112
106
113
ti1446a
Pos.
Nr. Teile-Nr. Bezeichnung
101 198468 MOTOR; Viscount II
Teile: siehe Betriebsanleitung 307158 1
102 198471 VERBINDUNGSSTANGE;
235 mm Schulter an Schulter
103 106166 MUTTER; M16 x 2,0
104 186925 KUPPLUNGSMUTTER
105 184129 ERDUNGSKLAMMER
106 198469 UNTERPUMPE
Nur bei Modell 198466.
Teile: siehe Seite 34
246939 UNTERPUMPE
Nur bei Modell 246938.
Teile: siehe Seite 32
109 112887 SCHLÜSSEL
110 198473 REDUZIERFITTING
111 198472 REDUZIERFITTING
112 198465 FITTING, 1" NPT
113 109482 PACKUNG, O-Ring, Vitonr
Stück
3
3
1
2
1
1
1
1
1
1
1
