Material-Ausgangsdruck (bar) bei einer bestimmten Fördermenge
(l/Min.) und einem bestimmten Betriebsluftdruck (bar) finden:
1. Gewünschte Fördermenge am Boden der Tabelle suchen.
2. Die Linie nach oben bis zum Schnittpunkt mit der Kurve des aus-
gewählten Material-Ausgangsdruckes (schwarz) verfolgen. Zum
linken Rand der Skala gehen, um den Material-Ausgangsdruck
abzulesen.
Material-Ausgangsdruck
MPa, bar
21, 210
A
14, 140
B
C
7, 70
l/Min.
Testflüssigkeit: Schweißbares Dichtmittel auf Kautschukbasis mit 4 Millionen CP
Material-Ausgangsdruck
MPa, bar
10
21, 210
14, 140
A
7, 70
C
l/Min.
1,9

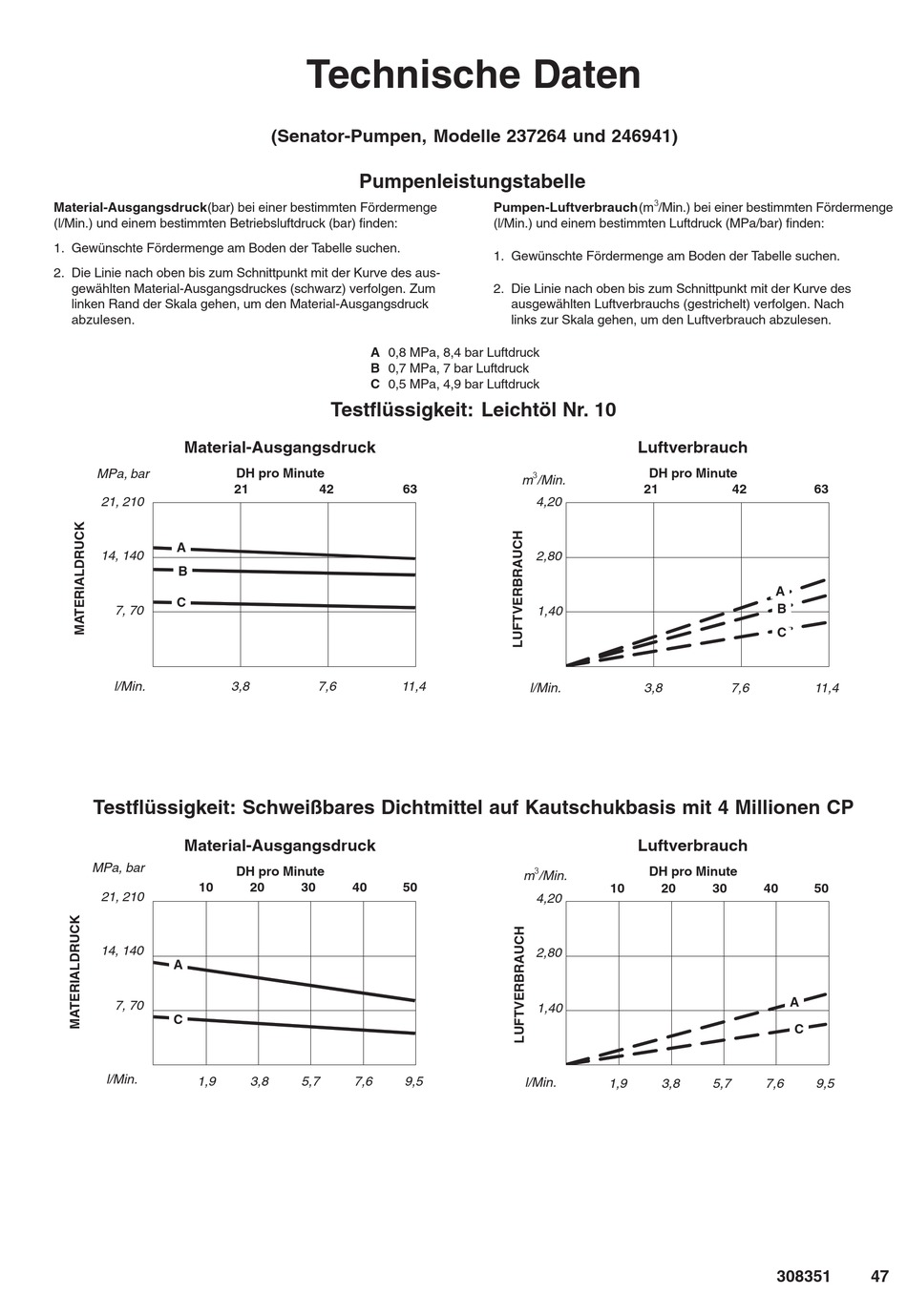

Technische Daten
(Senator-Pumpen, Modelle 237264 und 246941)
Pumpenleistungstabelle
A 0,8 MPa, 8,4 bar Luftdruck
B 0,7 MPa, 7 bar Luftdruck
C 0,5 MPa, 4,9 bar Luftdruck
Testflüssigkeit: Leichtöl Nr. 10
DH pro Minute
21
42
3,8
7,6
DH pro Minute
20
30
40
3,8
5,7
7,6
Pumpen-Luftverbrauch (m
(l/Min.) und einem bestimmten Luftdruck (MPa/bar) finden:
1. Gewünschte Fördermenge am Boden der Tabelle suchen.
2. Die Linie nach oben bis zum Schnittpunkt mit der Kurve des
ausgewählten Luftverbrauchs (gestrichelt) verfolgen. Nach
links zur Skala gehen, um den Luftverbrauch abzulesen.
#
m
/Min.
63
4,20
2,80
1,40
11,4
l/Min.
#
m
/Min.
50
4,20
2,80
1,40
9,5
l/Min.
#
/Min.) bei einer bestimmten Fördermenge
Luftverbrauch
DH pro Minute
21
42
A
B
C
3,8
7,6
Luftverbrauch
DH pro Minute
10
20
30
40
1,9
3,8
5,7
7,6
308351
63
11,4
50
A
C
9,5
47
