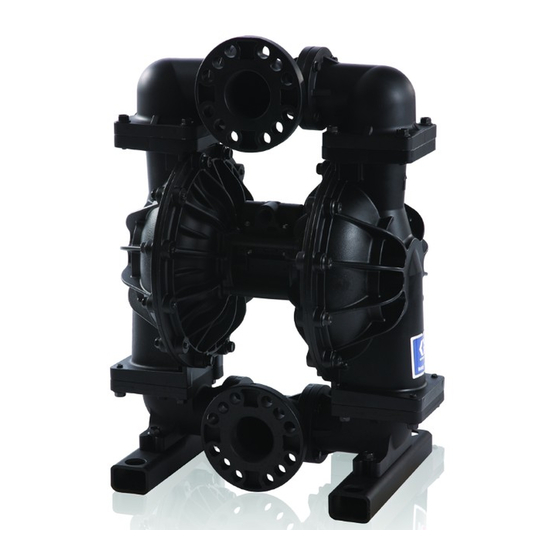

Graco Husky 3300 Reparaturanleitung

Druckluftbetriebene membranpumpe
Vorschau ausblenden Andere Handbücher für Husky 3300:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Reparatur/Teile
Druckluftbetriebene
Membranpumpe
®
Husky
3-Zoll-Hochleistungspumpe mit großen Durchläufen für Materialanwendungen,
einschließlich hochviskoser Materialien. Anwendung nur durch geschultes Personal.
Siehe Seite 4 zu Modelldaten, einschließlich Zulassungen.
0,86 MPa (8,6 bar; 125 psi) maximaler Betriebsdruck, Aluminium- oder Edelstahl-Pumpen mit Mittelteil aus Aluminium
0,7 MPa (6,9 bar; 100 psi) maximaler Betriebsdruck, Polypropylen- oder Edelstahl-Pumpen mit Mittelteil aus Polypropylen
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in dieser
Anleitung. Bewahren Sie diese Anleitungen sorgfältig auf.
Aluminium
3300
Polypropylen
ti16556a
Edelstahl
ti16561a
332174N
DE
ti17454a
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco Husky 3300

Inhaltszusammenfassung für Graco Husky 3300

  • Seite 1 Reparatur/Teile Druckluftbetriebene Membranpumpe ® 332174N Husky 3300 3-Zoll-Hochleistungspumpe mit großen Durchläufen für Materialanwendungen, einschließlich hochviskoser Materialien. Anwendung nur durch geschultes Personal. Siehe Seite 4 zu Modelldaten, einschließlich Zulassungen. 0,86 MPa (8,6 bar; 125 psi) maximaler Betriebsdruck, Aluminium- oder Edelstahl-Pumpen mit Mittelteil aus Aluminium 0,7 MPa (6,9 bar;...
