Check-Mate
Pumpensysteme
Für die ungeheizte Zufuhr von Dichtmitteln und Klebematerialien mit mittlerer bis hoher
Viskosität. Anwendung nur durch geschultes Personal.
Nicht zum Einsatz in explosionsgefährdeten Bereichen (Europa) zugelassen.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in
dieser Anleitung aufmerksam durch. Bewahren Sie
diese Anleitung zum späteren Nachschlagen auf.

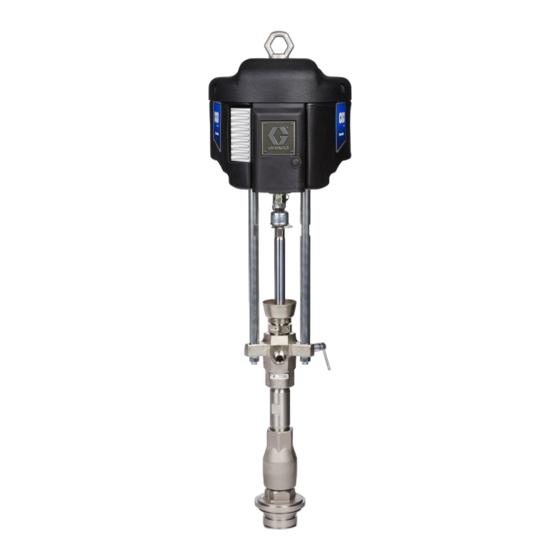

Abbildung zeigt Modell P20LCM
r_p20lcs_312376_1e
®
-
Abbildung zeigt Modell P39LCS
Informationen zu den Modellen siehe Seite 3.
Angaben zum maximalen Arbeitsdruck und zu
Genehmigungen finden Sie auf Seite 32.
Abbildung zeigt Modell P40RCM
ti10715a
312713K
DE
ti10420a
