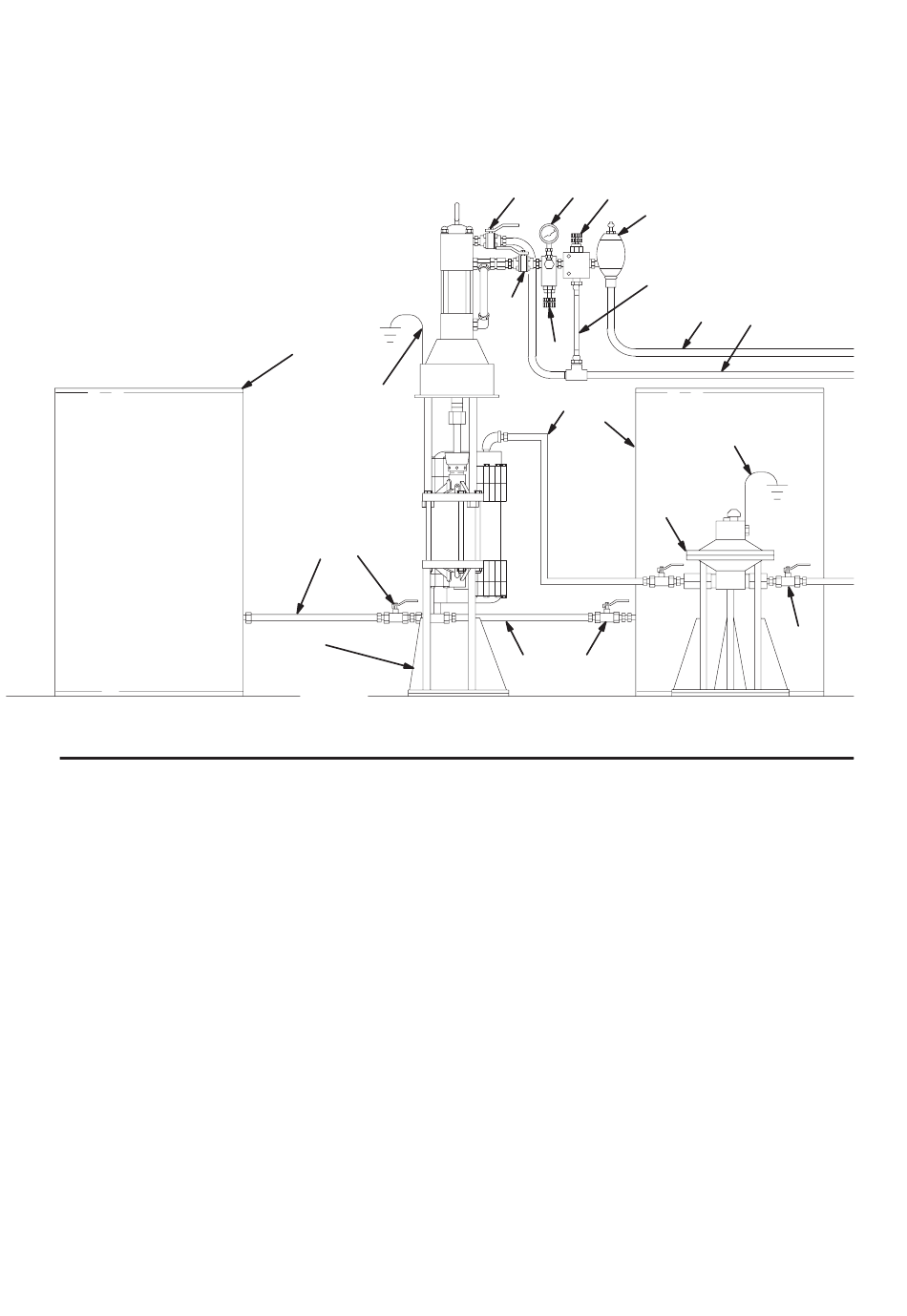

Installation (Hydraulik-Pumpen)
LEGENDE
A
Pumpenständer (Teile-Nr. 218742)
(Zubehör)
B
Druckausgleichbehälter
(Teile-Nr. 218509 oder 238983)
C
Rohr mit 50 mm (2") Durchmesser
D
Hauptstrom-Material-Startventil
E
Materialzufuhrleitung
F
Mischtank
G
Hydraulikzufuhrleitung Startventil
H
Hydraulik-Manometer
Abb. 4
10 308351
J
Mengenventil
K
Druckreduzierventil
L
Abflussleitung
M
Hydraulikrückleitung Startventil
N
Druckspeicher
P
Hydraulikzufuhrleitung
Q
Hydraulikrückleitung
Y
Erdungsdraht (erforderlich;
siehe Seite 6)
F
Y
E D
A
M
H
K
N
L
G
J
C
F
B
E
D
P
Q
Y
D
01408
