(Modelle 240945 und 198475, King-Pumpe mit Schalldämpfung, und Modell 237265, King-Pumpe
Material-Ausgangsdruck (bar) bei einer bestimmten Fördermenge
(l/Min.) und einem bestimmten Betriebsluftdruck (bar) finden:
1. Gewünschte Fördermenge am Boden der Tabelle suchen.
2. Die Linie nach oben bis zum Schnittpunkt mit der Kurve des aus-
gewählten Material-Ausgangsdruckes (schwarz) verfolgen. Zum
linken Rand der Skala gehen, um den Material-Ausgangsdruck
abzulesen.
Material-Ausgangsdruck
MPa, bar
42, 420
A
28, 280
B
C
14, 140
l/Min.
Testflüssigkeit: Schweißbares Dichtmittel auf Kautschukbasis mit 4 Millionen CP
Material-Ausgangsdruck
MPa, bar
42, 420
A
28, 280
B
14, 140
C
l/Min.

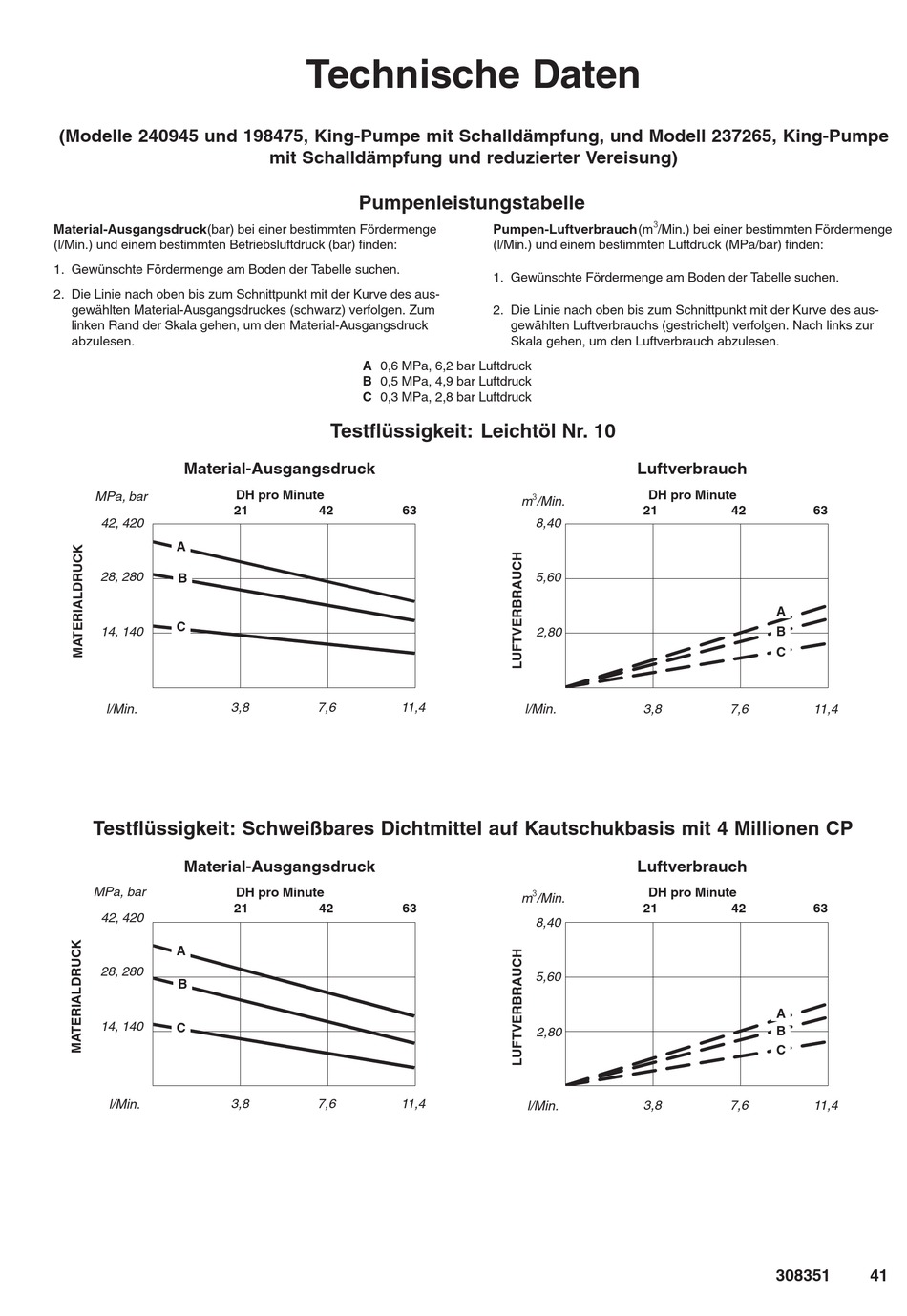

Technische Daten
mit Schalldämpfung und reduzierter Vereisung)
Pumpenleistungstabelle
A 0,6 MPa, 6,2 bar Luftdruck
B 0,5 MPa, 4,9 bar Luftdruck
C 0,3 MPa, 2,8 bar Luftdruck
Testflüssigkeit: Leichtöl Nr. 10
DH pro Minute
21
42
3,8
7,6
DH pro Minute
21
42
3,8
7,6
Pumpen-Luftverbrauch (m
(l/Min.) und einem bestimmten Luftdruck (MPa/bar) finden:
1. Gewünschte Fördermenge am Boden der Tabelle suchen.
2. Die Linie nach oben bis zum Schnittpunkt mit der Kurve des aus-
gewählten Luftverbrauchs (gestrichelt) verfolgen. Nach links zur
Skala gehen, um den Luftverbrauch abzulesen.
#
m
/Min.
63
8,40
5,60
2,80
11,4
l/Min.
#
m
/Min.
63
8,40
5,60
2,80
11,4
l/Min.
#
/Min.) bei einer bestimmten Fördermenge
Luftverbrauch
DH pro Minute
21
42
A
B
C
3,8
7,6
Luftverbrauch
DH pro Minute
21
42
A
B
C
3,8
7,6
308351
63
11,4
63
11,4
41
