Anleitung - Teile
Check-Mate
Unterpumpen
Mit Schöpfkolben und Kolbenstange und Zylinder vom Typ Severe Duty
Anwendung nur durch geschultes Personal.
Wichtige Sicherheitshinweise
Alle Warnhinweise und Anleitungen in diesem
Handbuch aufmerksam durchlesen. Bewahren Sie
diese Anweisungen sorgfältig auf.
Informationen zu den Modellen siehe Seite 3. Angaben zum maximalen Arbeitsdruck und zu Genehmigungen finden
Sie auf Seite 42.

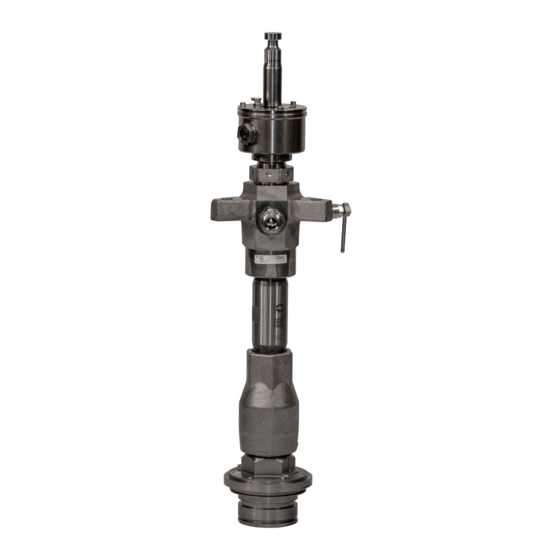

Modell L100CM
®
Modell L200CS
ti10392a
Modell L500CM
ti10720a
312706P
DE
®
®
oder MaxLife
.
ti10396a
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco Check-Mate L100CM
Inhaltszusammenfassung für Graco Check-Mate L100CM
- Seite 1 Anleitung - Teile ® Check-Mate 312706P Unterpumpen ® ® Mit Schöpfkolben und Kolbenstange und Zylinder vom Typ Severe Duty oder MaxLife Anwendung nur durch geschultes Personal. Wichtige Sicherheitshinweise Alle Warnhinweise und Anleitungen in diesem Handbuch aufmerksam durchlesen. Bewahren Sie diese Anweisungen sorgfältig auf. Informationen zu den Modellen siehe Seite 3.
-
Seite 2: Inhaltsverzeichnis
Technische Spezifikationen ....42 Graco-Standardgarantie ....44... -
Seite 3: Modelle
Modelle Modelle Auf dem Kennzeichnungsschild (ID) der Unterpumpe finden Sie die sechsstellige Teilenummer Ihrer Unterpumpe. Anhand der folgenden Matrix können Sie auf der Basis der sechsstelligen Nummer die Konstruktion Ihres Systems ermitteln. Beispielsweise steht die Unterpumpen-Teilenummer L250CM für eine Verdrängerpumpe (L), ein Fördervolumen in cm³ pro Zyklus (250), eine ®... -
Seite 4: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Konsultieren Sie diese Warnhinweise regelmäßig. Weitere produktspezifische Hinweise befinden sich an den entsprechenden Stellen überall in dieser Anleitung. - Seite 5 Warnhinweise WARNUNG GEFAHR DURCH MISSBRÄUCHLICHE VERWENDUNG DES GERÄTS Missbräuchliche Verwendung des Geräts kann zu schweren oder sogar tödlichen Verletzungen führen. • Das Gerät nicht bei Ermüdung oder unter dem Einfluss von Medikamenten oder Alkohol bedienen. • Den zulässigen Arbeitsdruck oder die zulässige Temperatur der Systemkomponente mit dem niedrigsten Nennwert nicht überschreiten.
-
Seite 6: Komponentenidentifizierung
Komponentenidentifizierung Komponentenidentifizierung Modelle L200CS und L250CS Modell L500CM Modelle L060CM und L100CM ti10392a ti10720a ti10396a Zeichenerklärung: Kolbenstange Ölertasse Halspackungsbüchse Auslassgehäuse Materialauslass Pumpenentlüftungsventil Pumpenzylinder Ansaugventilgehäuse Einlasszylinder Ansaugkolbenbaugruppe Sechskant-Verbindungsschraube (nur bei 500-cm³-Unterpumpen) Sichtglas für die Ölertasse (nur Modelle mit MaxLife) Füllkappe für die Ölertasse (nur Modelle mit MaxLife) 312706P... -
Seite 7: Reparatur
Reparatur Reparatur Fehlerbehebung 7. Lockern Sie die Packungsmutter/eingeschlossene Ölertasse (9) mit einem Packungsmutterschlüssel (im Lieferumfang enthalten), und nehmen Sie sie ab. Siehe Anleitung „Check-Mate-Pumpensysteme", 312713 (engl. 312376). Erforderliche Werkzeuge • Drehmomentschlüssel • Schraubstock mit Schutzbacken • Gummihammer • Hammer • 400-mm-Rollgabelschlüssel •... -
Seite 8: Demontage
Reparatur 12. Ziehen Sie die Büchse (3) mit dem in der folgenden 4. Lockern Sie die Packungsmutter/eingeschlossene Tabelle angegebenen Anzugsmoment fest. Ölertasse (9) mit einem Packungsmutterschlüssel (im Lieferumfang enthalten), und nehmen Sie sie Mit folgendem Unterpumpe Drehmoment anziehen 60 cm³ und 100 cm³ 122-173 N•m (90-130 ft lbs) 200 cm³... - Seite 9 Reparatur 7. Halten Sie die abgeflachten Stellen der 9. Verwenden Sie einen Rollgabelschlüssel, um das Ansaugkolbenstange (24) mit einem Gehäuse des Ansaugventils (19) vom Zylinder (17) Rollgabelschlüssel fest, und schrauben Sie mit und vom Auslassgehäuse (2) abzuschrauben. Ziehen einem zweiten Schlüssel den Sitz des Sie das Ansaugventilgehäuse aus dem Zylinder Ansaugkolbens (27) von der Stange ab.
- Seite 10 Reparatur 11. Verwenden Sie einen O-Ring-Haken, um die 14. Nur 500 cm³ Unterpumpen: Verwenden Sie einen Dichtung (21) aus dem Gehäuse des Ansaugventils Steckschlüssel, um die sechs Kopfschrauben (45) (19) zu entfernen. Werfen Sie diese Dichtung weg. zu entfernen. Verwenden Sie beim Wiederzusammenbauen eine neue Dichtung.
- Seite 11 Reparatur 19. Ziehen Sie die Dichtung (18) und den Sitz des 23. Spannen Sie die Kolbenstange (1) an den abgeflachten Stellen in einen Schraubstock ein. Ansaugventils (20) oben aus dem Ansauggehäuse Schrauben Sie den Kolben (23) von der Kolbenstange (22) heraus. Wenn sich der Sitz nur schwer ab.
-
Seite 12: Wiedereinbau
Reparatur Wiedereinbau 27. Wenn Sie die Ansaugventilbaugruppe auseinanderbauen möchten, spannen Sie das Ansaugventilgehäuse (32) in einen Schraubstock 1. Schmieren Sie die Ansaugventilpackungen (S), und ein, und schrauben Sie die Packungsmutter (33) ab. setzen Sie sie in das Ventil (32) ein. Siehe A . - Seite 13 Reparatur 5. Wenn es erforderlich sein sollte, die HINWEIS: Die Schritte 7 - 13 gelten nur für Ansaugkolbenstange (24) vom Kolben (23) zu Unterpumpen mit einem Fördervolumen von 60 cm³, trennen, tragen Sie Gewindedichtmittel auf das 100 cm³, 200 cm³ oder 250 cm³. Gewinde der Stange auf.
- Seite 14 Reparatur 9. Schmieren Sie die Dichtung (18), und setzen Sie sie 12. Der Sitz des Ansaugventils (20) kann bei den unten auf den Zylinder (17) auf. Schieben Sie das Unterpumpen mit einem Fördervolumen von Ansaugventilgehäuse (19) auf die Ansaugkolbenstange 200 cm³ oder 250 cm³ auch umgekehrt eingebaut (24).
- Seite 15 Reparatur 17. Den Zylinder (17) seitlich in einen Schraubstock mit 21. Schmieren Sie die Dichtung (18), und setzen Sie sie gepolsterten Backen einspannen. oben auf den Zylinder (17) auf. Setzen Sie das Auslassgehäuse (2) auf den Zylinder auf. Führen 18. Schmieren Sie die Dichtung (18), und setzen Sie sie unten auf den Zylinder (17) auf.
- Seite 16 Reparatur 23. Schrauben Sie die Ölertasse (9) leicht in die Büchse (3) ein, um die Komplettgeräte während der Installation in ihrer Position zu halten. Setzen Sie einen neuen O-Ring (4) an der Büchse (3) ein. Tragen Sie Gewindeschmiermittel auf die Büchse (3) auf, und schieben Sie sie vorsichtig über die Kolbenstange und in das Auslassgehäuse (2).
- Seite 17 Reparatur 28. Überprüfen Sie, ob die abgeflachten Stellen des 29. Schieben Sie den Ansaugkolben (26) und die Ansaugkolbens (24) unter dem Ansaugzylinder (22) Ansaugkolbenführung (25) (nur bei den Modellen gut zu erreichen sind. Wenn das nicht der Fall ist, L100 und L500) auf die Kolbenstange (24), bis sie schlagen Sie mit einem Gummihammer auf die anschlagen.
-
Seite 18: Teile
Teile Teile Unterpumpen mit 60 cm³ LEGENDE: Mit einem Anzugsmoment von 85-95 ft-lb (115-128 N•m) festziehen Mit einem Anzugsmoment von 28-44 ft-lb (38-59 N•m) festziehen Mit einem Anzugsmoment von 213-287 ft-lb (288-387 N•m) festziehen Mit einem Anzugsmoment von 43-47 ft-lb (58-63 N•m) festziehen Mit einem Anzugsmoment von 34-38 ft-lb (45-51 N•m) festziehen Mit einem Anzugsmoment von 26-30 ft-lb (35-41 N•m) festziehen Mit einem Anzugsmoment von 90-130 ft-lb (122-173 N•m) festziehen... -
Seite 19: Unterpumpen 100 Cm³
Teile Unterpumpen 100 cm³ LEGENDE: Mit einem Anzugsmoment von 85-95 ft-lb (115-128 N•m) festziehen Mit einem Anzugsmoment von 28-44 ft-lb (38-59 N•m) festziehen Mit einem Anzugsmoment von 213-287 ft-lb (288-387 N•m) festziehen Mit einem Anzugsmoment von 43-47 ft-lb (58-63 N•m) festziehen Mit einem Anzugsmoment von 34-38 ft-lb (45-51 N•m) festziehen Mit einem Anzugsmoment von 26-30 ft-lb... - Seite 20 Teile Unterpumpen mit 60 cm³ und 100 cm³ Pos. Teil Beschreibung Menge 14‡ 117026 INBUSSCHRAUBE; M5 x 12 Pos. Teil Beschreibung Menge 15‡ 121129 ABSTREIFER, Abdeckung des Schmiermittelbehälters 1 257530 SATZ, Kolbenstange; Chrome 16‡ 121125 DICHTUNG, Abdeckung des (enthält 18, 21); nur L060 Schmiermittelbehälters 184041 Nur KOLBENSTANGE;...
- Seite 21 Teile Pos. Teil Beschreibung Menge 42‡ 121134 KLAMMER, Auslass, Entlüftung 43 184037 AUSLASSFITTING; Normalstahl 15U592AUSLASSFITTING; Edelstahl 44‡ 110135 O-RING 47 184090 LABEL, Warnung 48 184151 LABEL, Warnung 100508 SCHRAUBE 50 172479 ANLEITUNGSSCHILD, Sicherheit 51‡ 110208 STOPFEN, Rohr-; Edelstahl 52‡ 197561 IDENTIFIKATIONSPLATTE 61‡...
- Seite 22 Teile 60-cm³- und 100-cm³-Sätze Die folgende Tabelle gibt (anhand der Positionsnummer) an, welche Teile in den einzelnen Sätzen enthalten sind. Referenznummern Satz 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 20 21 23 24 29 30 31 32 33 34 35 36 37 38 39 40 41 42 44 51 61 255507 ...
- Seite 23 Teile Beschreibungen der Sätze Satz Beschreibung 255696 Satz für geschlossenen Satz Beschreibung Schmiermittelbehälter; MaxLife, CS 255507 Kompletter Dichtungssatz; Severe Duty, 257559 Satz für geschlossenen Schmiermittelbehälter; MaxLife, SS 256866 Kompletter Dichtungssatz; Severe Duty, 16F205 Kompletter Dichtungssatz; PTFE-Alternative; enthält alle Sätze der 255508 Kompletter Dichtungssatz;...
- Seite 24 Teile Packungssätze 60 cm³ und 100 cm³ Halspackungen Ansaugventilkomplettgeräte Severe Duty Severe Duty und MaxLife Pos. Teil Beschreibung Menge Pos. Teil Beschreibung Menge 5 184172 STÜTZRING, Packung, 34 26A465 STÜTZRING, Außengewinde, Innengewinde; Edelstahl Ansaugkolben; Stahl 184172 STÜTZRING, Packung, 26A474 STÜTZRING, Außengewinde, ...
-
Seite 25: Unterpumpen 200 Cm³ Und 250 Cm³
Teile Unterpumpen 200 cm³ und 250 cm³ LEGENDE: Mit einem Anzugsmoment von 239-271 ft-lb (323-366 N•m) festziehen Mit einem Anzugsmoment von 95-115 ft-lb (128-155 N•m) festziehen Mit einem Anzugsmoment von 345-435 ft-lb (466-587 N•m) festziehen Mit einem Anzugsmoment von 71-79 ft-lb (96-107 N•m) festziehen Im Bild: Unterpumpe, 200 cm³... - Seite 26 Teile Unterpumpen 200 cm³ Pos. Teil Beschreibung Menge 276378 KOLBEN Pos. Teil Beschreibung Menge 190241 SITZ, Kolben 28‡ 15M520 KOLBENFÜHRUNG 1 255571 SATZ, Kolbenstange; Chrom 15M654 KOLBENFÜHRUNG; Edelstahl (enthält 18, 21) 29‡ - - - - LAGER, Führung 255572 SATZ, Kolbenstange; MaxLife ...
-
Seite 27: L200Cc-Sätze
Teile L200cc-Sätze Die folgende Tabelle gibt (anhand der Positionsnummer) an, welche Teile in den einzelnen Sätzen enthalten sind. Referenznummern Satz 9 10 11 12 13 14 15 16 17 18 20 21 23 24 29 30 31 32 33 34 35 36 37 38 39 40 41 42 51 60 255509 ... - Seite 28 Teile Beschreibungen der L200cc-Sätze Satz Beschreibung 255616 Entlüftungsventilsatz, alle Modelle aus Satz Beschreibung Edelstahl 255509 Kompletter Dichtungssatz, L200CS 255619 Dichtungssatz für geschlossenen 255510 Kompletter Dichtungssatz, L200CM Schmiermittelbehälter; MaxLife, L200CM 255511 Kompletter Dichtungssatz, L200SS und L200SM 255512 Kompletter Dichtungssatz, L200SM 255693 Kompletter Dichtungssatz;...
- Seite 29 Teile L200cc-Packungssätze Ansaugventilkomplettgeräte Severe Duty und MaxLife Halspackungen Pos. Beschreibung Menge Severe Duty 34 STOPFBÜCHSE, Außengewinde, Ansaugkolben Pos. Beschreibung Menge STÜTZRING, Außengewinde, 5 GEGENRING, Packung Ansaugkolben; Edelstahl STÜTZRING, Edelstahl Packung; UHMWPE V-PACKUNG; UHMWPE 36 PACKUNG; PTFE (Severe Duty) V-PACKUNG;...
- Seite 30 Teile Unterpumpen 250 cm³ Pos. Teil Beschreibung Menge 276378 KOLBEN Pos. Teil Beschreibung Menge 190241 SITZ, Kolben 1 255573 SATZ, Kolbenstange; Chrom 28‡ 15M655 KOLBENFÜHRUNG (enthält 18, 21) 15M523 KOLBENFÜHRUNG; 255574 SATZ, Stange, Verschiebung; Edelstahl MaxLife (enthält 18, 21) 29‡...
-
Seite 31: L250Cc-Sätze
Teile L250cc-Sätze Die folgende Tabelle gibt (anhand der Positionsnummer) an, welche Teile in den einzelnen Sätzen enthalten sind. Referenznummern Satz 9 10 11 12 13 14 15 16 17 18 20 21 23 24 29 30 31 32 33 34 35 36 37 38 39 40 41 42 51 60 255513 ... - Seite 32 Teile Beschreibungen der L250cc-Sätze Satz Beschreibung 255616 Entlüftungsventilsatz, alle Modelle aus Satz Beschreibung Edelstahl 255513 Kompletter Dichtungssatz, L250CS 255620 Dichtungssatz für geschlossenen 255514 Kompletter Dichtungssatz, L250CM Schmiermittelbehälter; MaxLife, L250CM 255515 Kompletter Dichtungssatz, L250SS und L250SM 255516 Kompletter Dichtungssatz, L250SM 255694 Kompletter Dichtungssatz; PTFE-Alternative; enthält alle Sätze der PTFE-Alternative, die 255528 Packungsdichtungssatz, L250CS unter L250cc-Packungssätze, Seite...
- Seite 33 Teile L250cc-Packungssätze Ansaugventilkomplettgeräte Severe Duty und MaxLife Halspackungen Pos. Beschreibung Menge Severe Duty STÜTZRING, Außengewinde, Ansaugkolben; Edelstahl Packung; UHMWPE Beschreibung Menge 36 PACKUNG; PTFE (Severe Duty) 5 GEGENRING, Packung, Innengewinde PACKUNG; Leder (MaxLife) STÜTZRING, Packung, Innengewinde; STOPFBÜCHSE, Innengewinde, Edelstahl Ansaugkolben V-PACKUNG;...
-
Seite 34: Unterpumpen 500 Cm³
Teile Unterpumpen 500 cm³ LEGENDE: Mit einem Anzugsmoment von 327-363 ft-lb (441-490 N•m) festziehen Mit einem Anzugsmoment von 95-115 ft-lb (128-155 N•m) festziehen Mit einem Anzugsmoment von 90-100 ft-lb (122-135 N•m) festziehen Mit einem Anzugsmoment von 71-78 ft-lb (96-106 N•m) festziehen Mit einem Anzugsmoment von 149-261 ft-lb (203-355 N•m) festziehen Mit einem Anzugsmoment von 160-220 ft-lb (217-299 N•m) festziehen Mit einem Anzugsmoment von 104-136 ft-lb (141-185 N•m) festziehen... - Seite 35 Teile L500cc-Modelle Pos. Teil Beschreibung Menge 28‡ 15M525 KOLBENFÜHRUNG Pos. Teil Beschreibung Menge 29‡ - - - - LAGER, Führung 1 255575 SATZ, Kolbenstange; Chrom 30‡ - - - - SITZ, Kolben (enthält 18) 31‡ - - - - KOLBENDICHTUNG; siehe 255576 SATZ, Kolbenstange;...
-
Seite 36: L500Cc-Sätze
Teile L500cc-Sätze Die folgende Tabelle gibt (anhand der Positionsnummer) an, welche Teile in den einzelnen Sätzen enthalten sind. Referenznummern Satz 9 10 11 12 13 14 15 16 17 18 20 23 24 29 30 31 32 33 34 35 36 37 38 39 40 41 42 44 51 60 255517 ... - Seite 37 Teile Beschreibungen der L500cc-Sätze Satz Beschreibung 255616 Entlüftungsventilsatz, alle Modelle aus Satz Beschreibung Edelstahl 255517 Kompletter Dichtungssatz, L500CS 255621 Dichtungssatz für geschlossenen 255518 Kompletter Dichtungssatz, L500CM Schmiermittelbehälter; MaxLife, L500CM 255519 Kompletter Dichtungssatz, L500SS und L500SM 255520 Kompletter Dichtungssatz, L500SM 255695 Kompletter Dichtungssatz;...
- Seite 38 Teile L500cc-Packungssätze Ansaugventilkomplettgeräte Severe Duty und MaxLife Halspackungen Pos. Beschreibung Menge Severe Duty STOPFBÜCHSE, Außengewinde, Ansaugkolben Pos. Beschreibung Menge Packung; UHMWPE GEGENRING, Packung 36 PACKUNG; PTFE (Severe Duty) V-PACKUNG; UHMWPE PACKUNG; Leder (MaxLife) V-PACKUNG; PTFE STOPFBÜCHSE, Innengewinde, STÜTZRING, Packung, Ansaugkolben männlich ...
-
Seite 39: Abmessungen
Abmessungen Abmessungen Modelle L200SM und L250SM Modell L500CM Modelle L060CM und L100CM ti10392a ti10396a ti10720a Unterpumpenabmessungen (Größe der (Höhe) Auslassöffnung) Gewicht Unterpumpe mm (Zoll) Zoll NPT Pfund (kg) 60 cm³ 691,0 (27,2) 3/4 npt(A) 15,5 (34) 100cc 727,0 (28,62) 3/4 npt(A) 16 (35) 200cc 755,7 (29,75) -
Seite 40: Montagebohrungen Für Auslassgehäuse
Montagebohrungen für Auslassgehäuse Montagebohrungen für Auslassgehäuse L060cc- und L100cc-Unterpumpen 5.91 Zoll (150 mm) ti10598a L200cc- und L250cc-Unterpumpen 8.0 Zoll (203 mm) ti10599a L500cc-Unterpumpen 8.0 Zoll (203 mm) ti10600a 312706P... - Seite 41 Montagebohrungen für Auslassgehäuse 312706P...
-
Seite 42: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen Alle Unterpumpenmodelle haben die gleiche maximale Betriebstemperatur. Check-Mate Unterpumpen Metrisch Maximale Betriebstemperatur 180° F 80° C Maximaler Material-Betriebsüberdruck 60 cm³ 6100 psi 42 MPa, 421 bar 100cc 6300 psi 44,1 MPa, 441 bar 200cc 6200 psi 43,4 MPa, 434 bar 250cc 6200 psi... - Seite 43 Technische Spezifikationen Check-Mate Unterpumpen Metrisch L200/250CM Edelstahl AISI-Grad 303, 304, 316,17-4PH und 440C; Kohlenstoffstahl, sphärolitisches Gusseisen; galvanische Nickelbeschichtung; Zink-, Chrom- und galvanische Nickelplattierung; Leder; UHMWPE; Nitrilkautschuk; PTFE; Polyurethan; kohlenstoffgefülltes PTFE; MaxLife Beschichtung; Acetal L200/250SS Edelstahl AISI-Grad 303, 304, 316,17-4PH, 440C und CF16F;...
-
Seite 44: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
