QUANTM
Industriemodelle

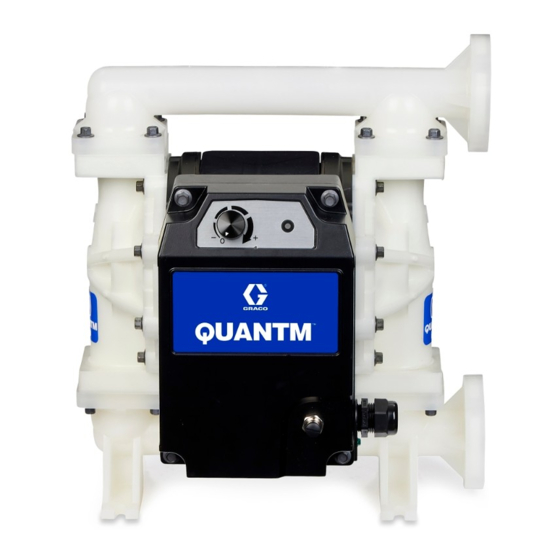

Elektrisch betriebene Doppelmembranpumpen mit integriertem Elektroantrieb für
Flüssigkeitsförderanwendungen. Nicht für hygienische Anwendungen geeignet.
Nicht für die Verwendung mit Benzin geeignet. Nur für den professionellen Gebrauch.
Wichtige Sicherheitshinweise
Alle Warnhinweise und Anweisungen in
diesem Handbuch und damit zusammen-
hängenden Handbüchern vor Verwendung
des Geräts gründlich lesen. Bewahren Sie
diese Anleitungen sorgfältig auf.
i30 (QTC) Modell
Pumpen,
™
i80 (QTD) Modell
3A7149B
i120 (QTE) Modell
DE
