Kapitel 6
1 Porteinstellungen
RS232
1.1
Der RS232 Port ist wie folgt einzurichten:
•
Baudrate – 9600
•
Datenbits – 8
•
Parität – Keine
•
Stopbits – 1
•
Handshake – Keiner
Ethernet
1.2
Der Ethernet-Port kann auch zur Verwendung des RS232-Protokolls eingestellt werden. Die
notwendige IP-Adresse wird im Abschnitt der Externen Kommunikation angezeigt und das
angeschlossene Gerät sollte so eingestellt sein, dass es über Port 23 kommunizieren kann.
Falls der Anschluss zu einem Hydro-Control außerhalb des lokalen Netzwerkes erfolgen soll,
melden Sie sich bitte bei Ihrem Netzwerkadministrator, um die Port-Weiterleitung einzustellen.
2 RS232-Protokollkonfiguration
Über den Parameter RS232-Protokoll wird festgelegt, ob das vom Hydro-Control verwendete
serielle Kommunikationsprotokoll auf den Modus „Hydro-Control VI" oder einen der älteren Modi
(„Hydro-Control V" oder „Hydro-Control IV") eingestellt werden soll. Wenn der Hydro-Control VI
einen Hydro-Control V oder Hydro-Control IV ersetzt und die externe Kommunikation in
Verwendung ist, sollte diese Einstellung auf „HC05" bzw. „HC04" gesetzt werden. „HC06 v1"
kann für Systeme ausgewählt werden, die unter Verwendung des Mischprotokollformats HC06
v1 entwickelt wurden. „HC06 v2" kann für Systeme verwendet werden, die mit dem
Mischprotokollformat HC06 v2 entwickelt wurden.

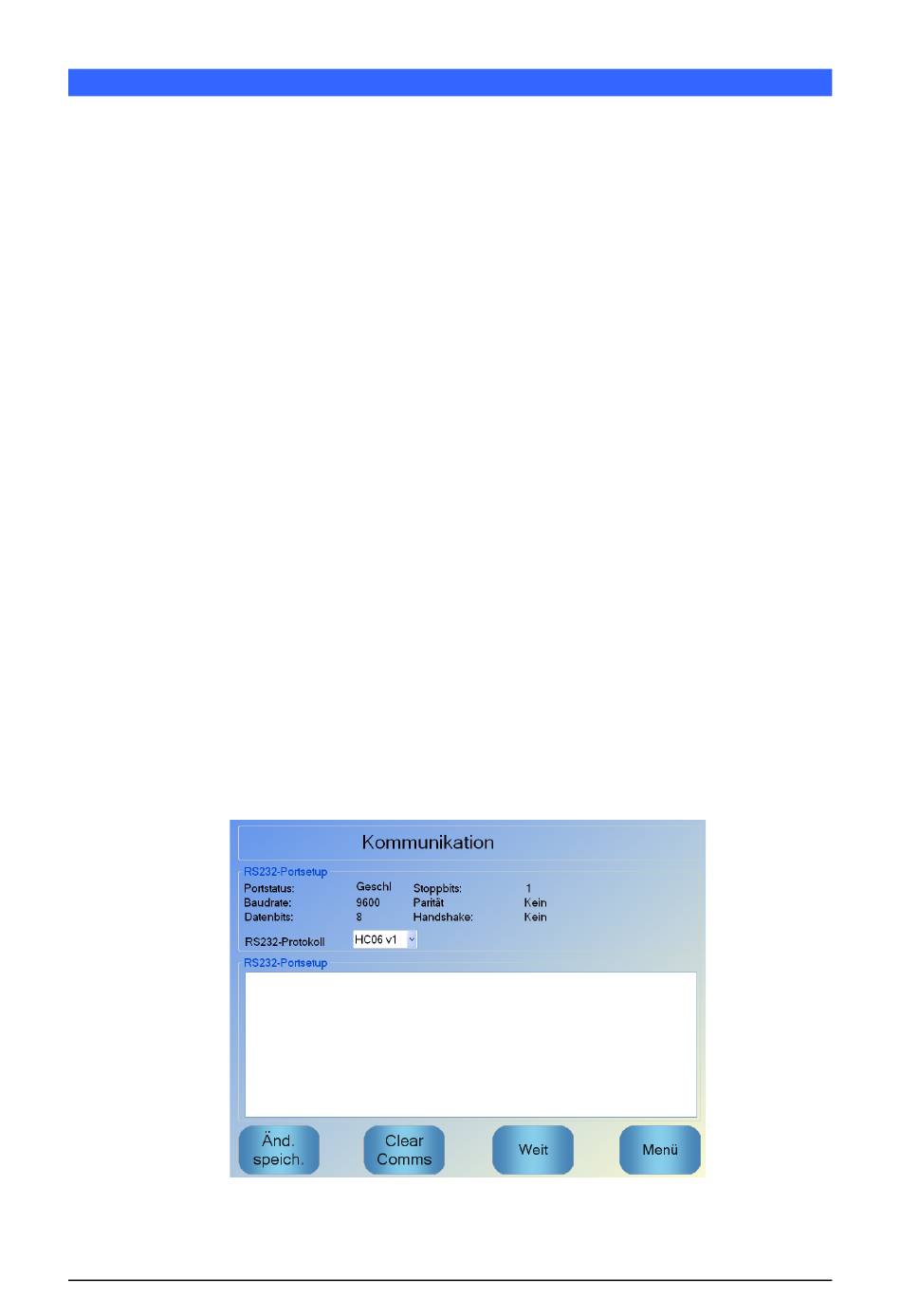

Abbildung 48: Bildschirm für die externe RS232-Kommunikation
In diesem Bildschirm können die von der Einheit empfangenen RS232-Befehle angezeigt sowie
Antworten der Einheit gesendet werden. Wenn eine große Datenmenge (beispielsweise das
RS232-Schnittstelle
Hydro-Control VI Installationsleitfaden HD0455de Vers 1.9.0 71
