Inbetriebnahme
Measurement Mode
Hier können verschiedene Messmodi ausgewählt werden.
Bei einer Änderung irgendwelcher Einstellungen sollten diese über die Schaltfläche „Write To
Sensor" zum Sensor heruntergeladen werden.
Der Bildschirm „Sensorkonfiguration – Seite 4"
6.4
Über die Schaltfläche „Next" gelangen Sie zum Bildschirm in Abbildung 31.

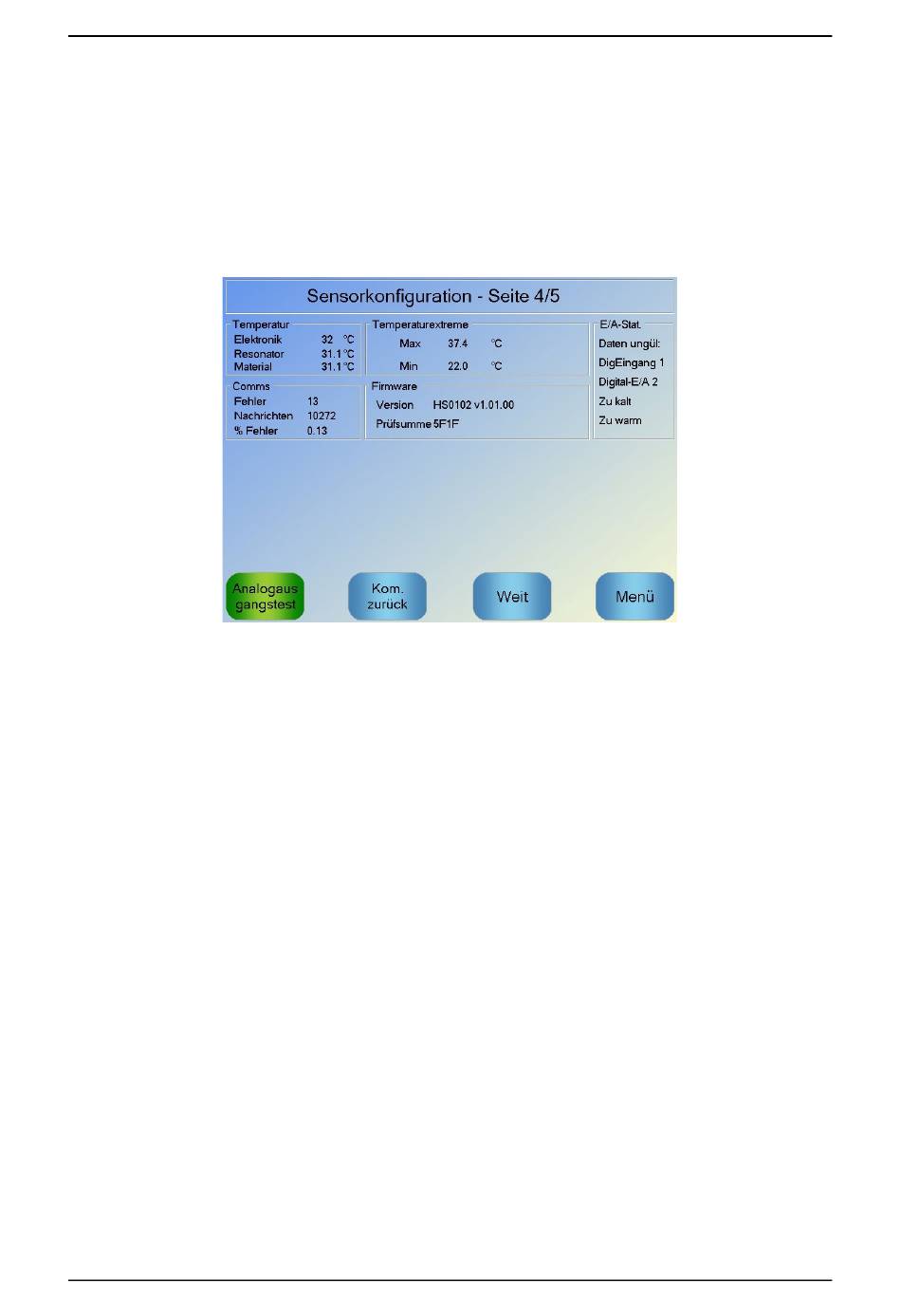

Abbildung 31: Der Bildschirm „Sensorkonfiguration – Seite 4"
Temperature
In diesem Abschnitt werden die aktuellen Temperaturwerte angezeigt.
Temperature Extremes
In diesem Abschnitt werden die Mindest- und Höchsttemperaturen angezeigt, die der Sensor
beim Hochfahren durchlaufen hat.
Firmware
In diesem Abschnitt werden die Nummer der aktuellen Firmware-Version sowie eine
Prüfsumme zu Diagnosezwecken angezeigt.
IO Status
In diesem Abschnitt werden die aktuellen Zustände der Digitaleingänge und -ausgänge sowie
weiterer interner Signale angezeigt.
Kommunikationsmeldungen
Dieser Abschnitt zeigt alle Kommunikationsmeldungen zwischen Hydro-Control und dem
Sensor zusammen mit der Fehleranzahl an. Der Fehleranzahl kann zur Identifizierung von
Kommunikationsproblemen verwendet werden.
Analogue Output Test
Bei einer Betätigung der Schaltfläche „Analogue Output Test" wird das Fenster in
Abbildung 32 angezeigt. Hier können für die beiden analogen Ausgänge jeweils bekannte
Werte erzwungen werden. Dies ist nützlich beim Prüfen der Verbindungen zu externen
Systemen.
44
Hydro-Control VI Installationsleitfaden HD0455de Vers 1.9.0
