Kapitel 2
1 Gewicht und Abmessungen
Bedienfeld:
Blendenausschnitt:
Max. Blendendicke:
Tiefe:
Tiefe hinter Bedienfeld:
Gewicht:
HINWEIS:
Der Anschluss der E/A-Verbindungen erfolgt an der Unterseite, daher muss der Zugang für
die Kabel und Anschlüsse möglich sein.
Es sollte ausreichend Platz gelassen werden, sodass Speicherkarten (Nicht anwendbar auf
HC06 v2) über die Zugangsplatte auf der Oberseite des Geräts installiert werden können.
USB-Verbindungen werden auf der rechten Seite des Geräts (von hinten aus betrachtet)
vorgenommen. Zudem sollte ggf. ausreichend Platz zum Einstecken und Entfernen eines
USB-Memorysticks gelassen werden.
Um das Gerät herum sollte ein Abstand von mindestens 100 mm gelassen werden, damit Luft
zur Kühlung zirkulieren kann.
Unten rechts am Gerät (von hinten betrachtet) befindet sich ein Erdungsanschluss.

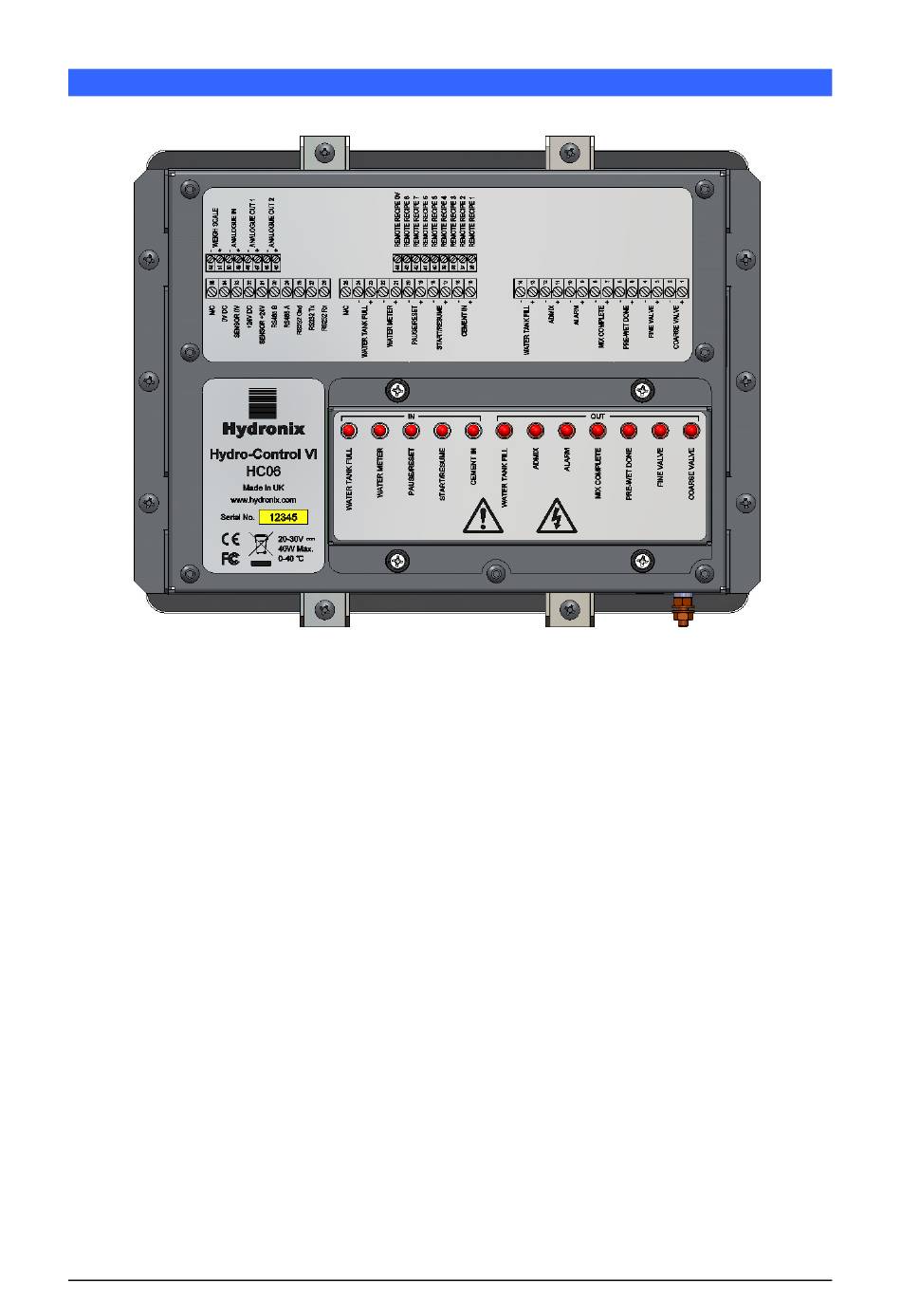

Abbildung 4: Die Rückansicht des Hydro-Control VI
246 mm (B) X 190 mm (H)
232 mm (B) X 178 mm (H)
8 mm
84 mm
78 mm
3,5 kg
Mechanische Installation
Hydro-Control VI Installationsleitfaden HD0455de Vers 1.9.0 17
