Kapitel 4
Inbetriebnahme
Status der
digitalen
Eingänge
Wassertank voll –
Konfiguration
Status und
Steuerung der
digitalen Ausgänge

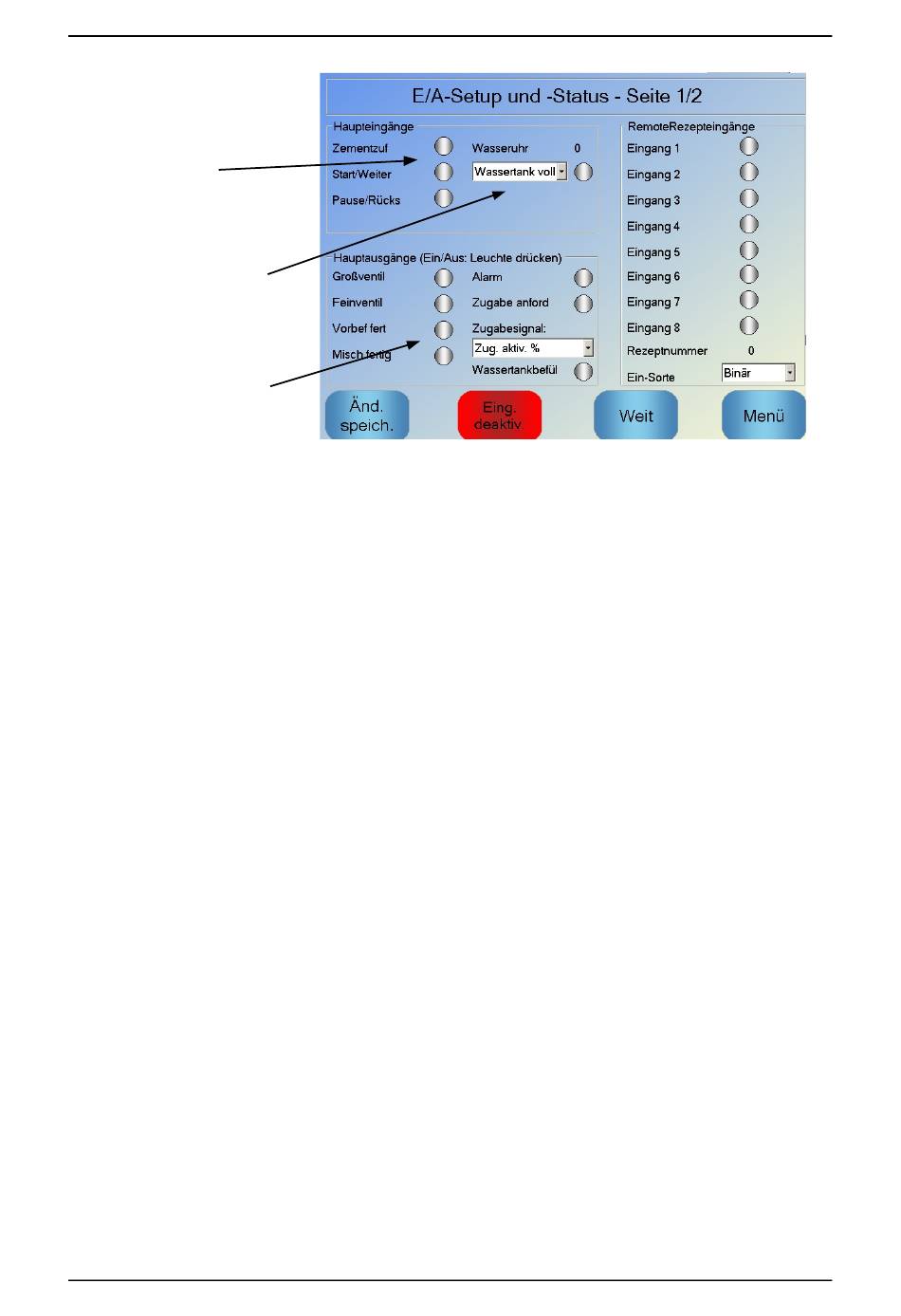

Abbildung 19: E/A-Einrichtung und –Status – Seite 1
Der Status des Eingangssignals wird oben und auf der rechten Seite des Bildschirms
angezeigt. Deaktivierte Eingänge werden als grauer Kreis und aktivierte Eingänge als roter
Kreis dargestellt. Die Ausgänge des externen Steuerungssystems können aktiviert und der
Eingang zum Hydro-Control überprüft werden.
Damit
der
Hydro-Control
nicht
länger
auf
empfangene
Eingangssignale
reagiert
(beispielsweise das Starten einer Mischung bei Aktivierung des Start-Signals), kann die
Schaltfläche „Eingänge deaktivieren" betätigt werden. Bei deaktivierten Eingängen wechselt
der Text der Schaltfläche zu „Eingänge aktivieren". Bei einem Verlassen dieses Bildschirms
über die Schaltflächen „Weiter" oder „Menu" werden die Eingänge ebenfalls reaktiviert.
Einzelne Ausgänge lassen sich per Druck auf den grauen Kreis neben dem entsprechenden
Text aktivieren und deaktivieren. Auf diese Weise kann die Verbindung zum Eingangssignal
des externen Steuerungssystems geprüft werden. Aktivierte Ausgänge werden mit einem
roten Kreis angezeigt (wie anhand des aktivierten Ausgangs „Alarm" erkennbar).
Das Admix-Signal wird verwendet, um zu steuern, an welchem Punkt im Mischzyklus der
Admix-Ausgang aktiviert wird. Wenn der Parameter auf „Alles" eingestellt ist, wird der Admix-
Ausgang aktiviert, während der Hydro-Control eine Mischung durchführt. Dies entspricht dem
Parameter „Alles" im Modus „Beschäftigt" des Hydro-Control V. Weitere Optionen werden im
Abschnitt in Kapitel 5 erläutert.
Das „Wassertank voll"-Signal wird verwendet, um zu signalisieren, dass die Wasserwiege-
Skala voll ist. Falls eingestellt, kann auch das „Wassertank voll"-Signal zur Einleitung einer
Systemabschaltung verwendet werden. Dies kann in Verbindung mit einer USV verwendet
werden. Um das Abschaltsignal zu konfigurieren, wählen Sie „Abschalten" an der Auswahltafel
(Abbildung 19).
Hydro-Control VI Installationsleitfaden HD0455de Vers 1.9.0 31
