Inbetriebnahme
In Abbildung 20 wird die zweite Seite des Bildschirms „E/A-Einrichtung und -Status"
angezeigt. Hier können die analogen Eingänge und Ausgänge konfiguriert und angezeigt
werden.
Der erste Analogeingang ist für die Wiegeskala reserviert und kann für ein Signal von
entweder 0–20 mA oder 4–20 mA konfiguriert werden.
Sobald die Art des Eingangssignals ausgewählt wurde, sollte der Eingang auf einen
bekannten Wert eingestellt und das Eingangssignal der Wiegeskala überprüft werden. Bei
0 oder 4 mA sollte der Wert von „Input Weigh Scale" 0 anzeigen (je nach Einstellung der
Eingangsart). Bei 20 mA sollte ein Wert von 4095 angezeigt werden.
Der zweite Analogeingang und die Analogausgänge sind für eine zukünftige Verwendung
reserviert.
Testen von Ventilen und des Durchflussmessgeräts
3.3
Befolgen Sie die folgende Verfahrensweise für eine ordnungsgemäße Prüfung der
Ventilfunktion:
1.
Öffnen Sie die erste Seite von „E/A-Einrichtung und -Status" gemäß der im vorigen
Abschnitt beschriebenen Vorgehensweise. Beim Öffnen der Seite wird der Wert des
Wasserzählers auf null zurückgesetzt.
2.
Wiegen Sie einen Behälter, und stellen Sie ihn unter den Wassereinlass, um das
während des Tests dosierte Wasser aufzufangen.
3.
Öffnen Sie das Grobventil, indem Sie in der Anzeige
drücken.
4.
Überprüfen Sie, ob das Ventil geöffnet wird, Wasser fließt und der Wasserzähler
korrekt aufwärts zählt
5.
Schließen Sie das Grobventil, indem Sie erneut auf das Symbol drücken.
6.
Öffnen Sie das Feinventil, indem Sie auf das entsprechende Symbol auf „Feinventil"
drücken.
7.
Überprüfen Sie, ob das Ventil geöffnet wird, Wasser fließt und der Wasserzähler
korrekt aufwärts zählt.
8.
Schließen Sie das Feinventil, indem Sie erneut auf das Symbol drücken.
9.
Wiegen Sie den Behälter und seinen Inhalt, um zu bestimmen, wie viel Wasser
aufgefangen wurde. Notieren Sie das Ergebnis und den auf dem Bildschirm gezeigten
Wert des Wasserzählers.
32
Hydro-Control VI Installationsleitfaden HD0455de Vers 1.9.0

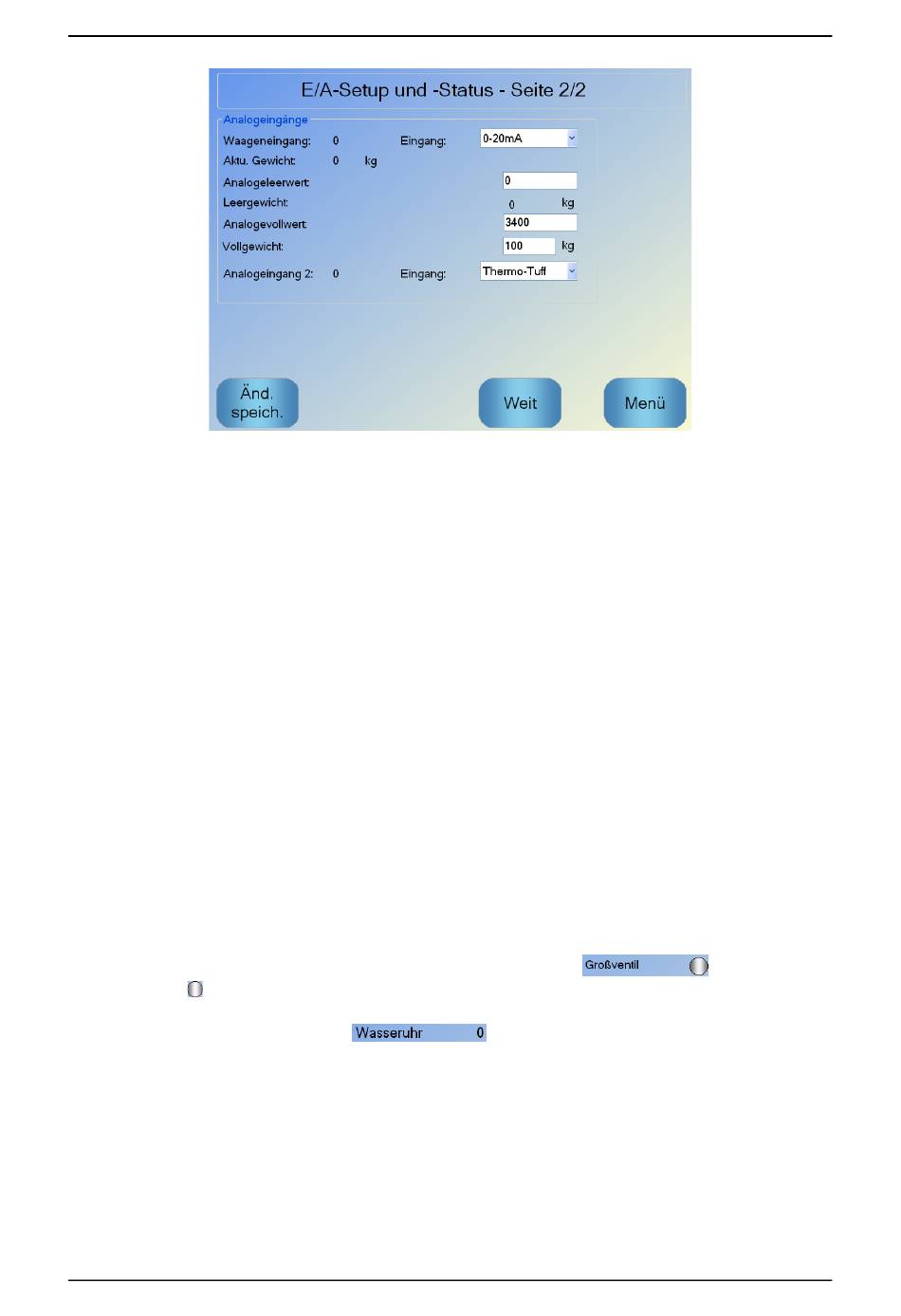

Abbildung 20: E/A-Einrichtung und -Status – Seite 2
.
Kapitel 4
auf das Symbol
