Kapitel 3 Elektrische Installation
In diesem Kapitel wird die Konfiguration der Anschlüsse am Hydro-Control erklärt und die Gestaltung
und Installation der Verkabelung beschrieben. Diese Verbindungen variieren entsprechend den
Anforderungen, die die Systemarchitektur an Konfiguration und Integration stellt.
Etikett mit
Anschlussbelegung
Abdeckplatte für
OPTO-Modul

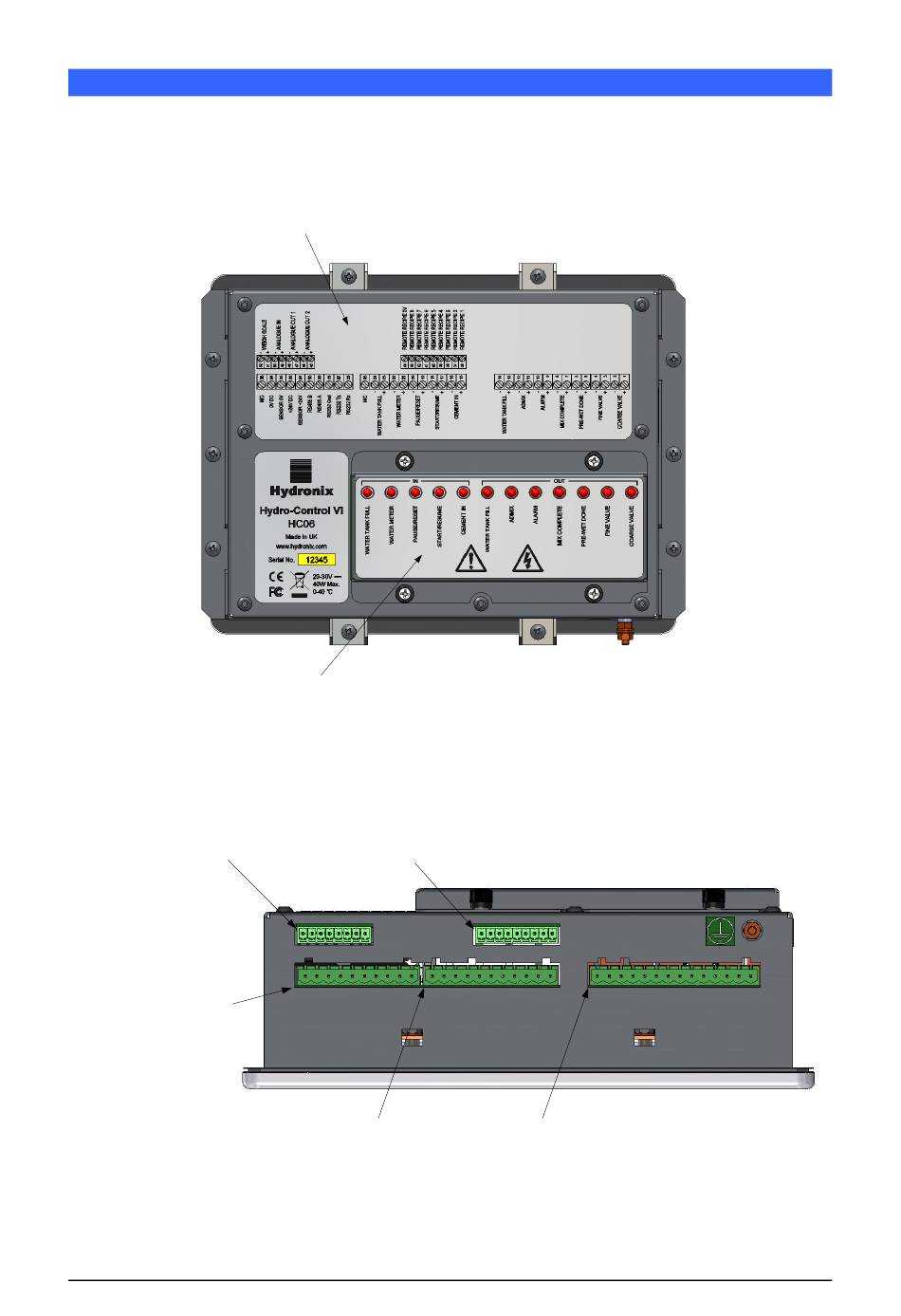

Abbildung 8: Die Rückseite des Hydro-Control mit den Plaketten zur E/A-Belegung
Das in Abbildung 8 gezeigte Diagramm des Hydro-Control zeigt die Rückseite des Geräts mit den
Plaketten, auf denen die Belegung der Anschlüsse und der OPTO-Module ausgewiesen ist.
Analoge Eingänge/
Eingänge für externe
Ausgänge
Rezeptwahl
Stromversorgung
Sensorverbindung
Serielle Verbindung
Digitale Digitale
Eingänge Ausgänge
Abbildung 9: Die Unterseite des Hydro-Control mit den Anschlüssen
Abbildung 9 zeigt die Anschlüsse wie von der Unterseite aus gesehen.
