Elektrische Installation
Verdrahten von Rezeptwahleingängen
6.5
Externe
Stromversorgung
0v

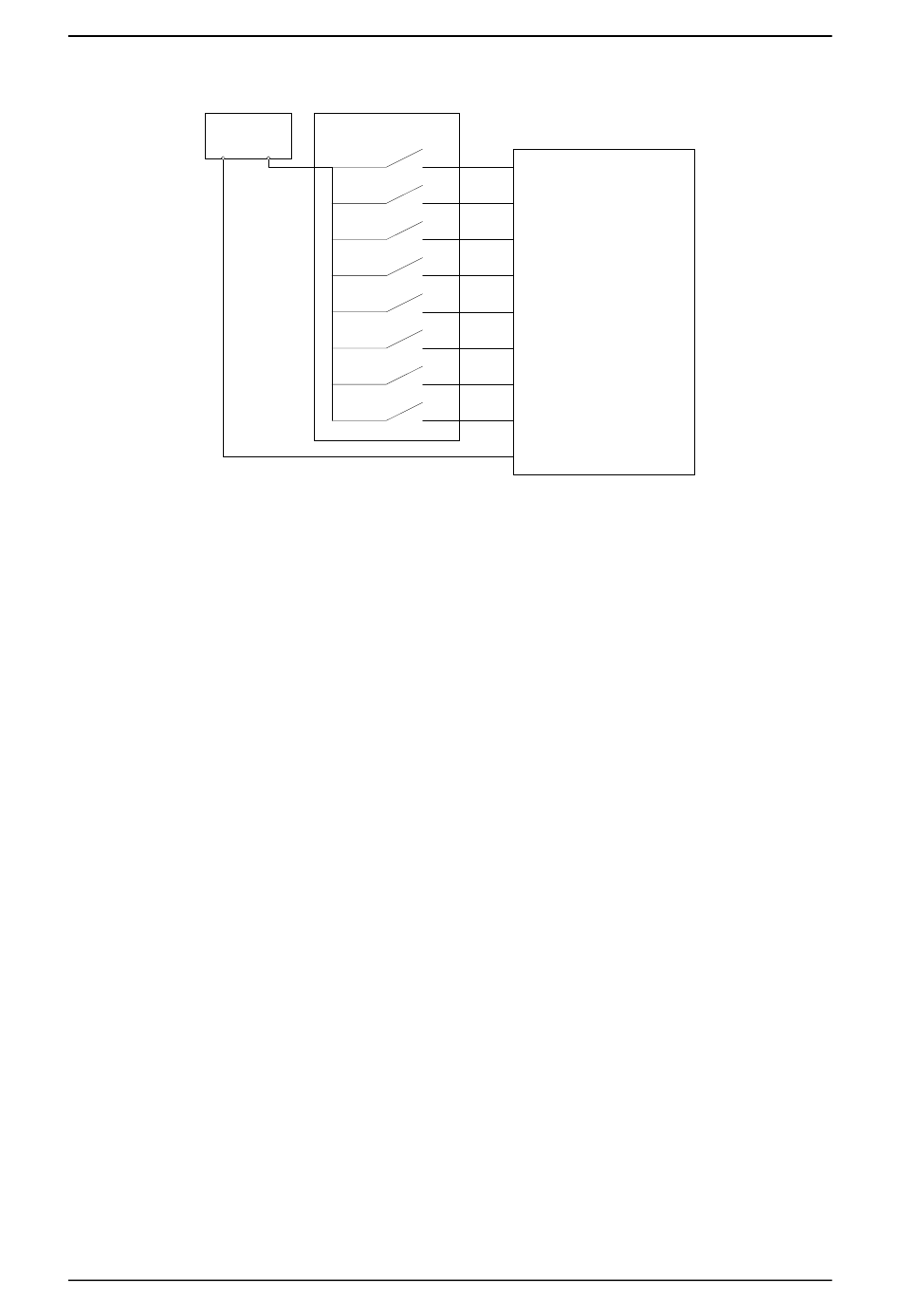

Abbildung 17: Die Verdrahtung von Rezeptwahleingängen
Bei den Rezepteingängen handelt es sich um Stromsenken mit 2 mA. Sie aktivieren ein
DC-Eingangssignal mit einer Nennspannung von 24 V (die Bandbreite der DC-Spannung
beträgt tatsächlich 9–36 V). Wie Abbildung 17 zeigt, haben alle acht Eingangssignale eine
gemeinsame Erdung.
7 Kabel
Sensorkabel
7.1
Der Sensor muss über ein Verlängerungskabel angeschlossen werden. Dieses Kabel muss
aus jeweils zwei paarig verdrillten (insgesamt 4) und geschirmten Adern ausreichender Länge
und einem Querschnitt von 0,35 mm
zu minimieren, wird die Verwendung eines hochwertigen Kabels mit Schirmgeflecht und
zusätzlicher Schirmfolie empfohlen. Empfohlene Kabeltypen sind Belden 8302 oder Alpha 6373.
Um eine optimale Leistung zu erreichen (und maßgebliche Sicherheitsbestimmungen
einzuhalten), müssen sämtliche Kabel, einschließlich Strom- und Kommunikationskabel,
geschirmt sein und die Schirmung muss mit dem Hydro-Control verbunden sein.
Das Kabel vom Sensor zur Steuereinheit muss in einiger Entfernung von schwerem Gerät
und den zugehörigen Stromkabeln verlaufen. Dies gilt vor allem für das Stromkabel des
Mischers. Ein Nichteinhalten der Kabeltrennung kann zu Signalinterferenzen führen.
Analogkabel
7.2
Die Analogkabel sollten von guter Qualität und geschirmt sein. Um Signalinterferenzen zu
vermeiden, sollten sie in einigem Abstand zu schwerem Gerät und Stromkabeln verlaufen.
8 USB-Ports
Der Hydro-Control besitzt drei USB-Anschlüsse. Sie sind in das Gerät integriert und ermöglichen
eine Sicherung, Wiederherstellung und Aktualisierung des Systems. Jeder dieser Anschlüsse ist
für einen standardmäßigen USB-Memorystick geeignet.
Über die Hydronix-Artikelnummer 0175 kann eine externe USB-Buchse mit Verlängerungskabel
zur Montage in einer Instrumententafel bezogen werden. Ein Kabel von 1,5 m Länge ist im
Lieferumfang enthalten. Für die Montage ist ein Loch von 28 mm Durchmesser mit einer
Schlüsselaussparung von 3 mm erforderlich. Die externe USB-Buchse eignet sich für
Instrumententafeln mit einer Dicke von maximal 5,2 mm. Hinter der Tafel wird ein Abstand von
22 mm benötigt. Detaillierte Montageanweisungen sind bei Hydronix erhältlich.
