Kapitel 5

1 Wasserventile

Einführung
1.1
Der Hydro-Control funktioniert zwar auch mit einem einzelnen Wassersteuerungsventil.
Optimale Leistung wird jedoch nur durch Folgendes erreicht:
Ein Grobventil, um den Feuchtegrad schnell in die Nähe des Zielwerts zu bringen
Ein Feinventil, um den Feuchtegrad an das Ziel anzupassen, ohne es zu
überschreiten
Es ist wichtig, dass die Ventile die richtige Größe besitzen und die Flussraten
hinsichtlich der Mischerkapazität und -effizienz korrekt angepasst sind.
Auslass zum Mischer
Einlasswasserleitung angebracht
werden, damit er immer mit Wasser
Richtlinien zu Ventilgrößen und Flussraten
1.2
Ventile sollten sich schnell ein- und ausschalten lassen. Die kombinierte Ein/Aus-Zykluszeit
für ein Ventil von 50 mm (2 Zoll) sollte nicht länger als 2 Sekunden sein. Die kombinierte
Ein/Aus-Zykluszeit für ein Ventil von 19 mm (3/4 Zoll) sollte nicht mehr als 1 Sekunde
betragen. Die ermöglicht eine genaue Wasserzugabe
Die Feinventilflussrate multipliziert mit der Ein/Aus-Zykluszeit sollte im Bereich von
0,04 % bis 0,1 % Feuchtezuwachs liegen (z. B. für einen Mischer von 1 m
der Flussrate x sollte die Ein/Aus-Zeit im Bereich von 1 bis 2,4 L {0,26 bis 0,63 Gal}
liegen).
Die Grobventilflussrate multipliziert mit der Ein/Aus-Zykluszeit sollte im Bereich von
0,25 % bis 0,5 % Feuchtezuwachs liegen (z. B. für einen Mischer von 1 m
der Flussrate x sollte die Ein/Aus-Zeit im Bereich von 6 bis 12 L {1,6 bis 3,2 Gal}
liegen).
Setzen Sie die Ventil-Ein/Aus-Zeit im Zweifelsfall auf eine Sekunde und wählen die
Ventilgröße für die passende Flussrate anhand der unten stehenden Tabelle aus.
Üblicherweise
erforderlicher Abstand
Details beim Hersteller
erfragen.
DN 5
DN 20
Wasserzähler
Wasserzähler sollte unter der
gefüllt ist
Dies ist eine Beispielkonfiguration, spezifische Details sind den Herstelleranleitungen zu entnehmen.

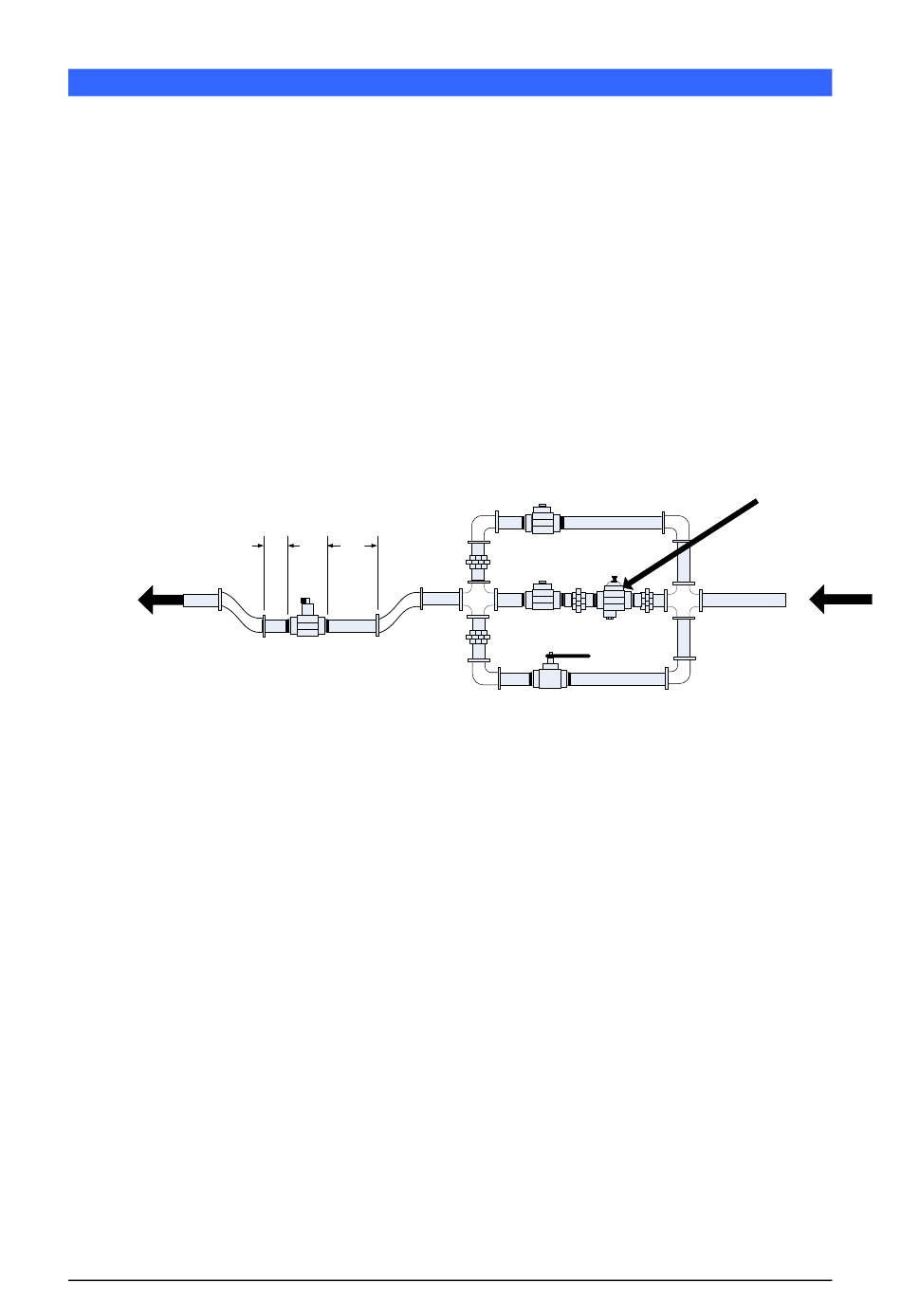

Abbildung 38: Typische Wasserventilkonfiguration

Grobventil
Druckminderer
Feinventil
Umleitventil
Hydro-Control VI Installationsleitfaden HD0455de Vers 1.9.0 55
Systemarchitektur
Wasserdruck für Feinventil
Wassereinlass
3
{35 ft
3
{35 ft
3
3
anpassen
Mit einem
Wasserfilter kann
die Gefahr von
Ventilschäden
reduziert werden
} mit
} mit
