Kapitel 2
3 Betriebstemperatur
Das Gerät ist auf einen Betrieb in umgebenden Lufttemperaturen innerhalb des Schaltschranks
von 0–40° C ausgelegt.
Wo die Umgebungstemperaturen hiervon abweichen, muss möglicherweise ein Temperiersystem
installiert werden.
4 OPTO-Module
Über eine abnehmbare Blende auf der Rückseite des Geräts wird auf die OPTO-22-E/A-Module
zugegriffen. Die Blende wird von vier unverlierbaren Schrauben an Ort und Stelle gehalten. Nach
dem Lösen der Schrauben und dem Entfernen der Blende können die OPTO-Module unter
Verwendung ihrer eigenen Halteschrauben einzeln entfernt und ausgetauscht werden. Solange
die Abdeckung entfernt ist, sollte sowohl das Gerät als auch die Feldverdrahtung vollständig von
jeglicher Stromversorgung getrennt sein.
5 Speicherkarten
Hinweis: HC06 v2 verwendet eine interne SSD-Festplatte und enthält keine
austauschbaren
austauschbar; daher ist keine Wartung durch den Benutzer möglich. Kontaktieren Sie
support@hydronix.com für Hilfe im Falle einer Störung.
Es sind zwei Speicherkartensteckplätze vorhanden. Um auf sie zugreifen zu können, muss der
Befestigungsbügel an der oberen linken Ecke des Hydro-Control (von hinten betrachtet) entfernt
werden. Durch das Entfernen der zwei kleinen Schrauben lässt sich die Zugangsplatte über den
Kartensteckplätzen öffnen (siehe Abbildung 7).
Speicherkarten

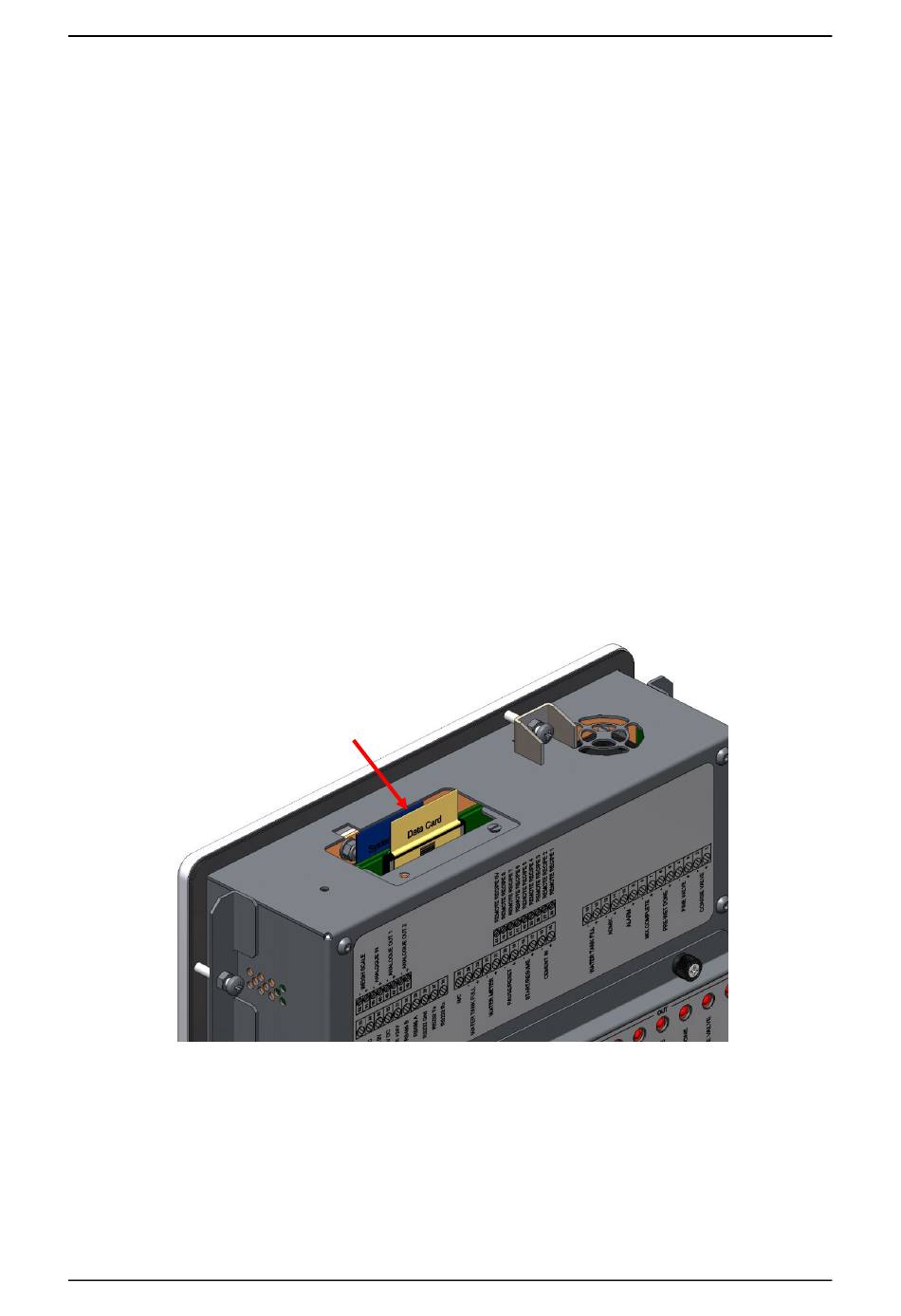

Abbildung 7: Die Speicherkartensteckplätze mit Blick auf die Etiketten der Karten
Wie in Abbildung 7 gezeigt, werden die Speicherkarten so gesteckt, dass sich die Systemkarte
näher an der Vorderseite und die Datenkarte näher an der Rückseite des Geräts befindet. Beide
Karten sind eindeutig beschriftet. Die Systemkarte ist blau und die Datenkarte beige.
Die Speicherkarten sollten immer so eingesteckt werden, dass das Hydronix-Logo zur Rückseite
des Geräts weist. Die Systemkarte sollte nie zwischen verschiedenen Geräten ausgetauscht werden.
Falls nötig, kann die Systemkarte über die Hydronix-Artikelnummer 0176 ersetzt werden. Die
Austauschkarte muss die gleiche Farbe wie die werksseitig ursprünglich mitgelieferte
Originalkarte aufweisen.
Speicherkarten
(Abbildung
5).
Die
SSD-Festplatte
Hydro-Control VI Installationsleitfaden HD0455de Vers 1.9.0 19
