Kapitel 1

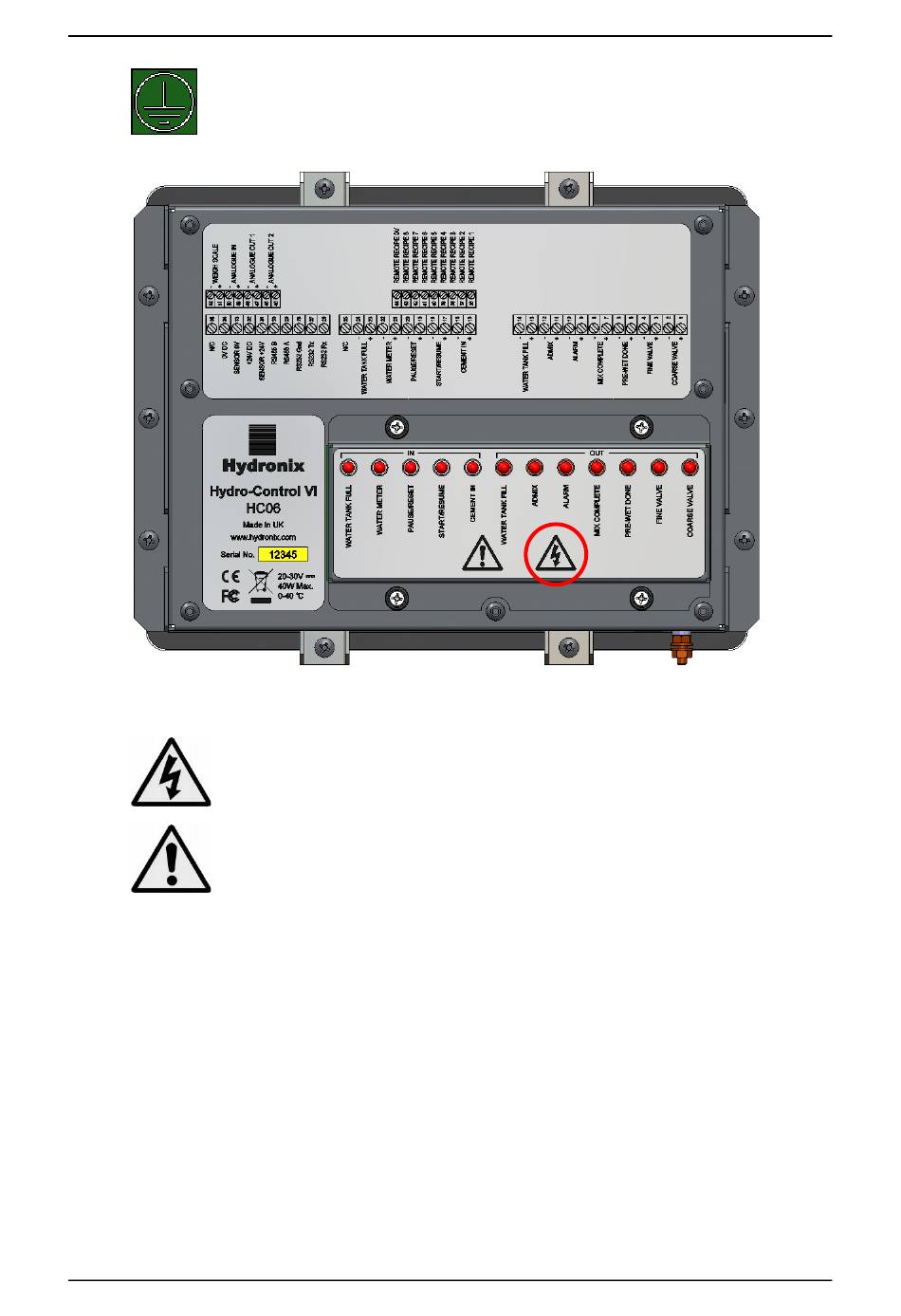

Abbildung 3: Die Rückseite des Hydro-Control mit dem Symbol
Abstände
3.3
Es ist wichtig sicherzustellen, dass der Hydro-Control ausreichende Abstände für Belüftung
und Zugänglichkeit einhält. Die seitlichen und oberen Belüftungsschlitze sollten nicht verdeckt
werden, und die obere Zugangsplatte für die CompactFlash Karten sollte leicht zugänglich
sein.
Der einzuhaltende Mindestabstand zum Gehäuse beträgt nach oben und zu den Seiten
100 mm. Es ist möglicherweise notwendig, nach oben hin mehr Platz zu lassen, um mit einem
Schraubenzieher auf die obere Zugangsplatte zugreifen zu können.
IP-Schutzklasse
3.4
Wenn in einem geeigneten Gehäuse untergebracht, sind die Frontblende und der Touchscreen
auf die IP-Schutzklasse IP66 ausgelegt. Das amerikanische Äquivalent hierzu ist NEMA 4.
Diese IP/NEMA-Einstufung gilt nur, wenn das Gerät entsprechend den in Kapitel 2 dieses
Installationsleitfadens beschriebenen mechanischen Installationsverfahren installiert wurde.
Das Symbol für Schutzerde zeigt an, dass der Anschluss der Masse an
diesem Punkt erfolgen muss.
für elektrische Sicherheit im roten Kreis
Vorsicht – Gefahr eines elektrischen Schlags.
Vorsicht – Begleitdokumente beachten.
Hydro-Control VI Installationsleitfaden HD0455de Vers 1.9.0 15
