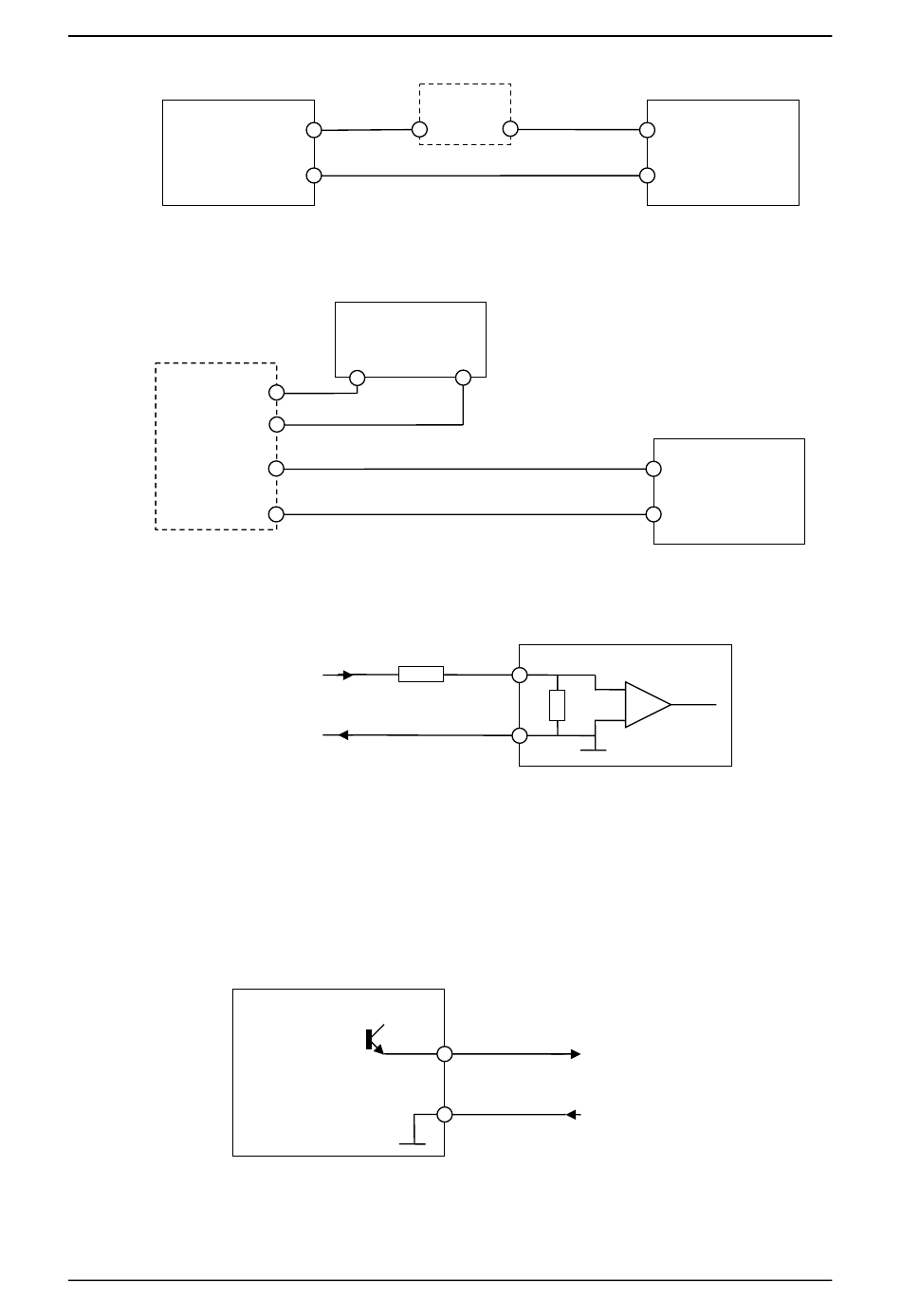

Abbildung 13: Anschließen eines Geräts, das durch die Schleife mit Strom versorgt wird
Abbildung 13 zeigt den Schaltplan für den Anschluss eines Analoggeräts, das über keine
eigene Stromquelle verfügt. Diese Sensoren werden auch „Zweileitersensoren" genannt.
Gerät
Strom-
ausgang
Abbildung 14: Anschließen der Stromschleife eines Geräts mit externer Stromquelle
Abbildung 14 zeigt den Schaltplan für den Anschluss eines Analoggeräts mit einer separaten
Stromquelle, die die Stromschleife mit Strom versorgt.
Spannungssignal
0–10 V
Abbildung 15: Anschließen eines Spannungssignals an den Analogeingang
Abbildung 15 zeigt eine Methode zum Anschließen eines 0–10 V-Signals an den Hydro-
Control. Hierzu wird ein Vorwiderstand mit 375 Ω benötigt. Dies kann durch eine
Parallelschaltung von zwei Widerständen mit jeweils 750 Ω erreicht werden. Es empfiehlt
sich, Widerstände mit einer Toleranz von ±0,1 % zu verwenden.
Verdrahten analoger Ausgänge
6.4
Die Analogausgänge des Hydro-Control sind als konstante Stromquelle konzipiert.
Abbildung 16: Schaltplan für einen analogen Ausgang
Sie sind für eine zukünftige Verwendung reserviert.
Beachten Sie, dass sämtliche Minusverbindungen (-) an den analogen Ein- und
Ausgängen an eine gemeinsame analoge Erdung angeschlossen sind.
+
-
