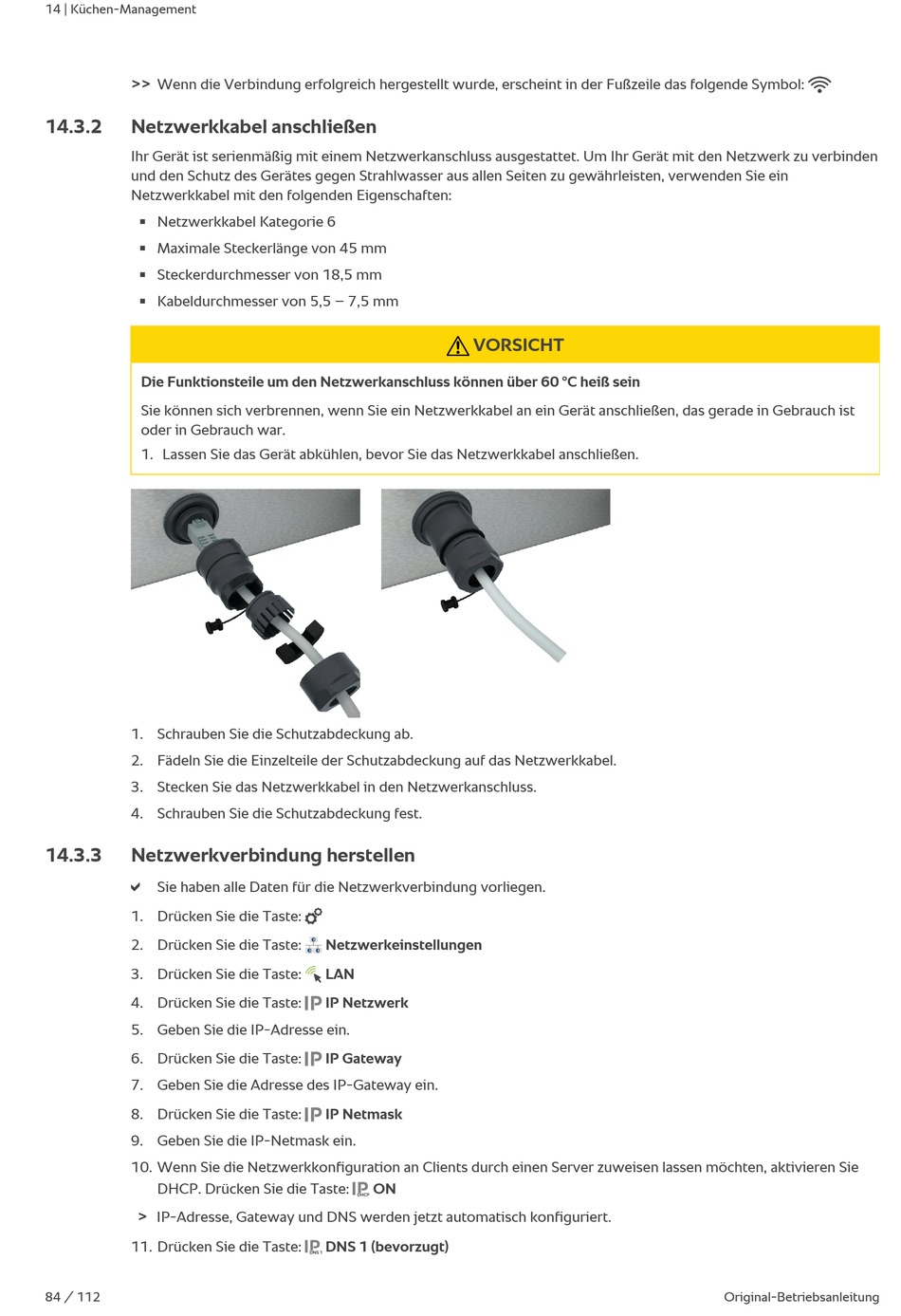

Netzwerkkabel Anschließen; Netzwerkverbindung Herstellen - Rational iCombi Pro Originalbetriebsanleitung

14 | Küchen-Management
>>
Wenn die Verbindung erfolgreich hergestellt wurde, erscheint in der Fußzeile das folgende Symbol:
14.3.2 Netzwerkkabel anschließen
Ihr Gerät ist serienmäßig mit einem Netzwerkanschluss ausgestattet. Um Ihr Gerät mit den Netzwerk zu verbinden
und den Schutz des Gerätes gegen Strahlwasser aus allen Seiten zu gewährleisten, verwenden Sie ein
Netzwerkkabel mit den folgenden Eigenschaften:
Netzwerkkabel Kategorie 6
n
Maximale Steckerlänge von 45 mm
n
Steckerdurchmesser von 18,5 mm
n
Kabeldurchmesser von 5,5 – 7,5 mm
n
Die Funktionsteile um den Netzwerkanschluss können über 60 °C heiß sein
Sie können sich verbrennen, wenn Sie ein Netzwerkkabel an ein Gerät anschließen, das gerade in Gebrauch ist
oder in Gebrauch war.
1. Lassen Sie das Gerät abkühlen, bevor Sie das Netzwerkkabel anschließen.
1. Schrauben Sie die Schutzabdeckung ab.
2. Fädeln Sie die Einzelteile der Schutzabdeckung auf das Netzwerkkabel.
3. Stecken Sie das Netzwerkkabel in den Netzwerkanschluss.
4. Schrauben Sie die Schutzabdeckung fest.
14.3.3

Netzwerkverbindung herstellen

a
Sie haben alle Daten für die Netzwerkverbindung vorliegen.
1. Drücken Sie die Taste:
2. Drücken Sie die Taste:
3. Drücken Sie die Taste:
4. Drücken Sie die Taste:
5. Geben Sie die IP-Adresse ein.
6. Drücken Sie die Taste:
7. Geben Sie die Adresse des IP-Gateway ein.
8. Drücken Sie die Taste:
9. Geben Sie die IP-Netmask ein.
10. Wenn Sie die Netzwerkkonfiguration an Clients durch einen Server zuweisen lassen möchten, aktivieren Sie
DHCP. Drücken Sie die Taste:
>
IP-Adresse, Gateway und DNS werden jetzt automatisch konfiguriert.
11. Drücken Sie die Taste:
84 / 112
VORSICHT
Netzwerkeinstellungen
LAN
IP Netzwerk
IP Gateway
IP Netmask
ON
DNS 1 (bevorzugt)
