4 Montage der mechanischen Teile
4.5.5

Umlenkrollen-Baugruppe befestigen

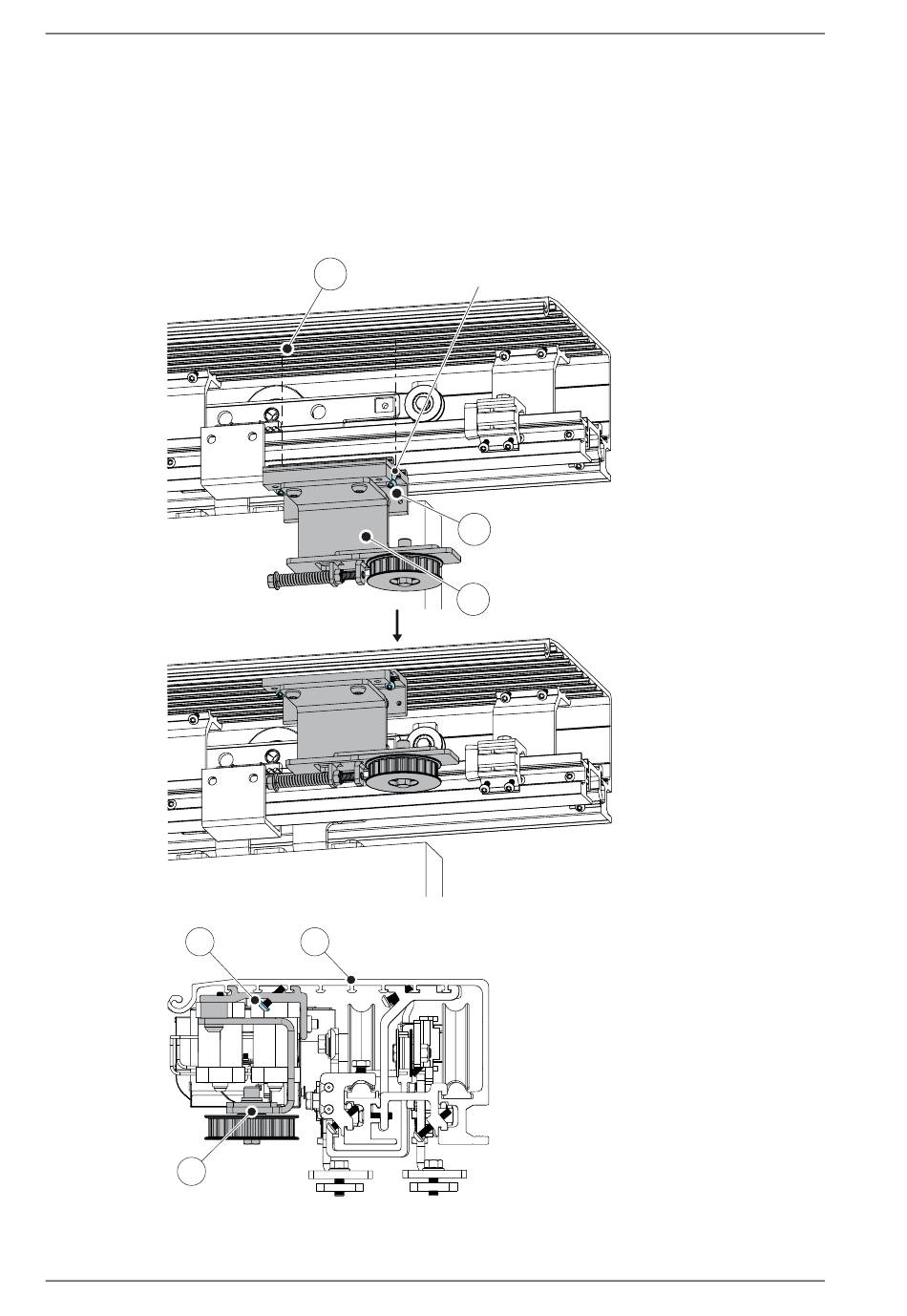

a Die Umlenkrollen-Baugruppe (15) mit den Schrauben (9) am Träger (2) befestigen, die
Schrauben (9) aber noch nicht festziehen, sodass sich die Baugruppe im Träger (2) verschieben
lässt.
b Die Position der Umlenkrolleneinheit (15) sollte so nahe wie möglich an der Antriebseinheit
liegen. Die Baugruppe darf aber bei vollständig geöffneter Tür nicht mit dem Laufwagen in
Konflikt geraten.
9
15
128
ISO 7045 (MRT-TT)
2
M4x16 (2x)
9
15
2
Ausgabe vom 2020-03-12
2 Träger
9 Schraube: ISO 7045 (MRT-TT) M4x16
15 Umlenkrad-Baugruppe
