4 Montage der mechanischen Teile
4.1.2

Installation von I/O-Board und Akku

Hinweis: Bei bistabiler Verriegelung I/O-Board wählen.

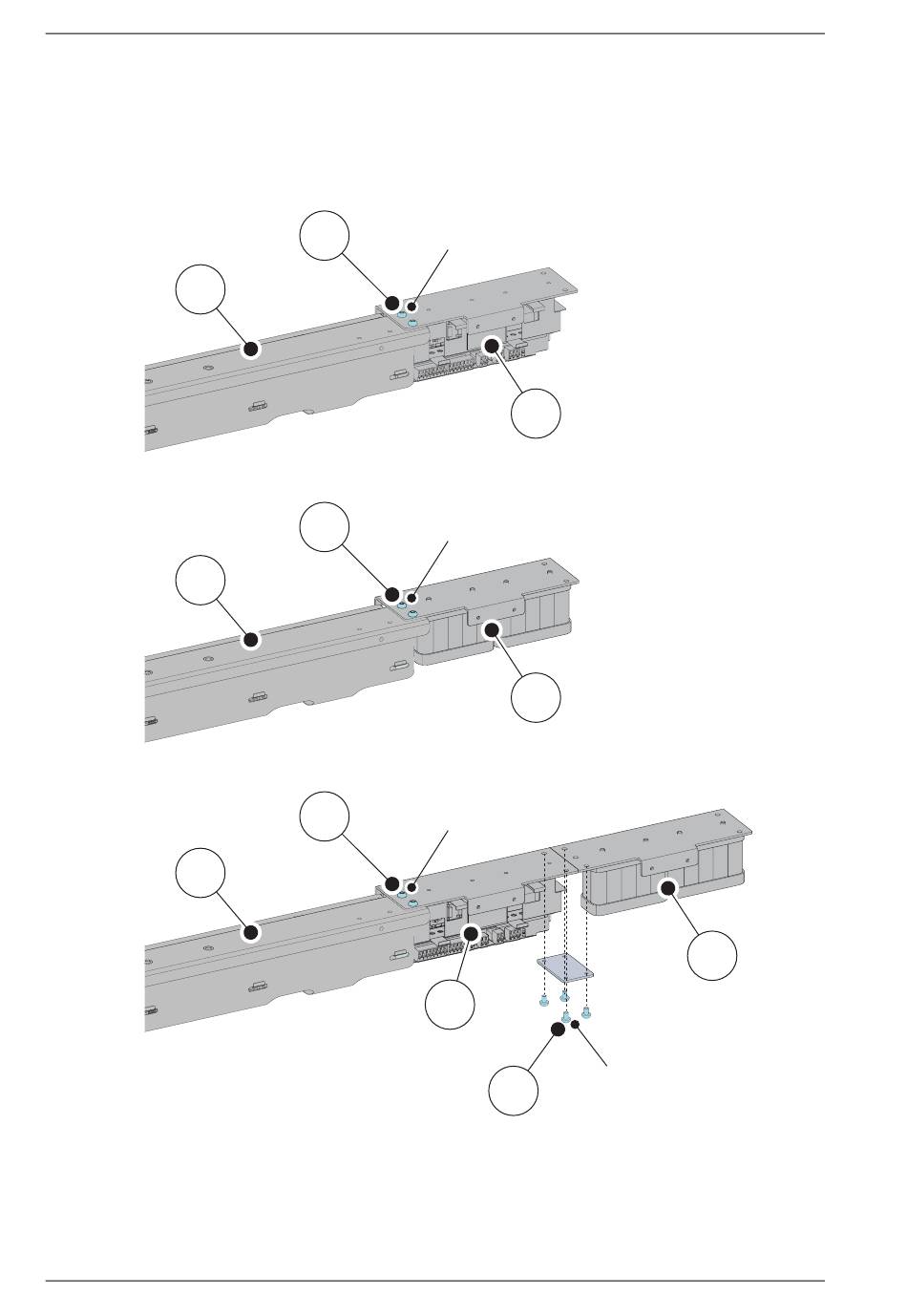

Das I/O-Board (7) und den Akku (8) mit den Schrauben (9) an der vormontierten Baugruppe (12)
befestigen.
12
12
12
18
ISO 14583 (MRT)
9
M4x6 (2x)
ISO 14583 (MRT)
9
M4x6 (2x)
ISO 14583 (MRT)
9
M4x6 (2x)
7
Ausgabe vom 2020-03-12
7
8
ISO 14583 (MRT)
9
M4x6 (4x)
7 I/O-Board
8 Akku
9 Schraube: ISO 14583 (MRT) M4x6
12 vormontierte Baugruppe
8
1018482-EMde-DE-3.0
