4 Montage der mechanischen Teile
4.3.10

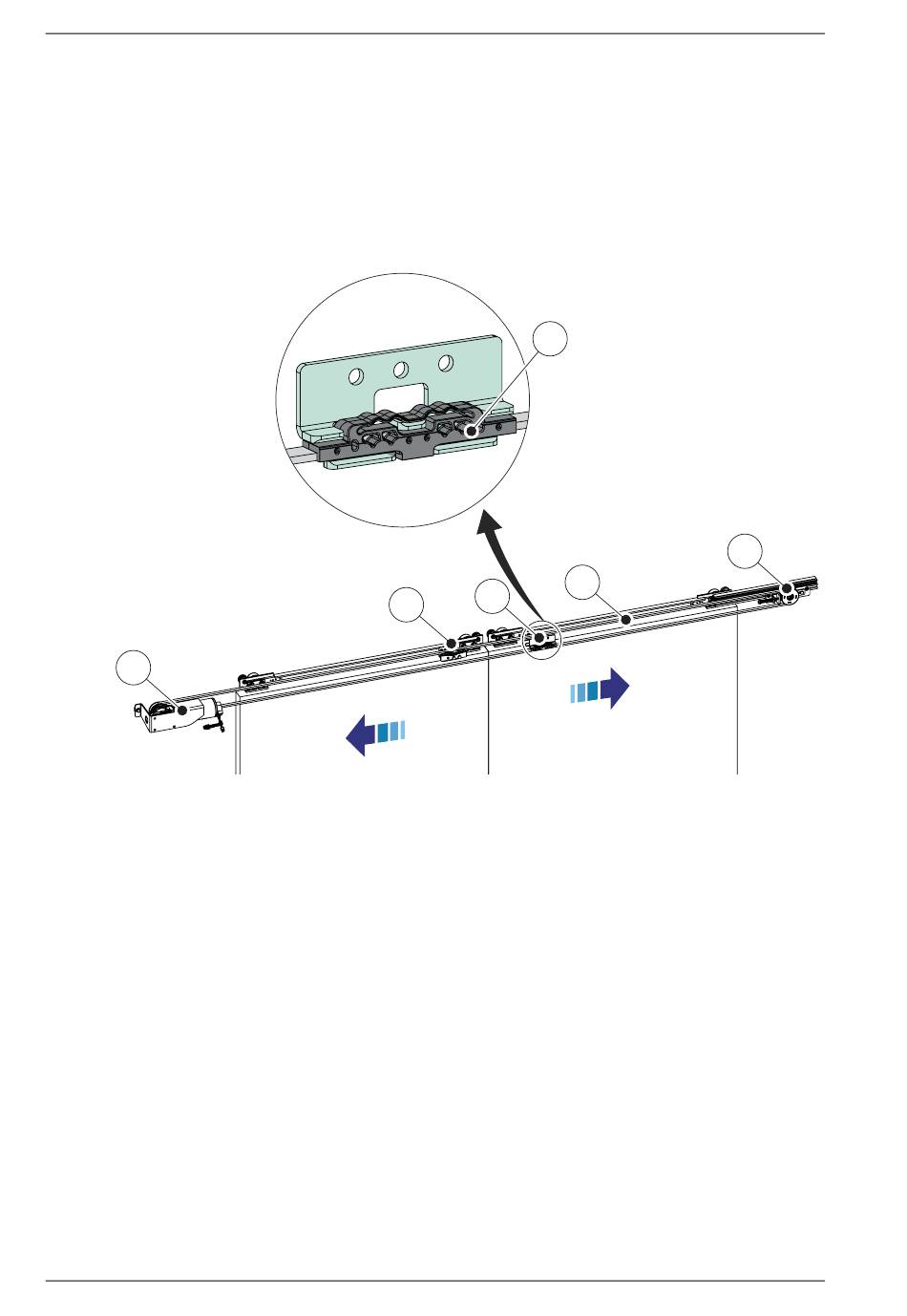

Zahnriemen befestigen

a Den Zahnriemen (18), wenn nötig, auf die korrekte Länge zuschneiden. Den Zahnriemen (18)
um die Riemenscheibe (19) des Motors und um die Umlenkrolle (15) führen.
b Bei zweiflügeligen Türen werden die Riemenenden mit der Riemenklemme (20) am unteren
Teil des Zahnriemens (18) verbunden.
c Die Riemenklemme (20) an ihrem Platz einrasten lassen.
Hinweis: Parameter P12 nicht einstellen!
19
106
16
16
15 Umlenkrad-Baugruppe
16

Zahnriemenhalter

18

Zahnriemen

19 Antriebsmodul Riemenscheibe
20

Zahnriemenklemme

Ausgabe vom 2020-03-12
20
18
1018482-EMde-DE-3.0
